Антидроновая сетка: выбор защиты для здания, склада и НПЗ

Антидроновая сетка создает физический барьер между беспилотным аппаратом и защищаемым объектом. Однако рулон полотна сам по себе не становится системой защиты. Результат зависит от каркаса, креплений, расстояния до здания и расчета нагрузок. Поэтому выбор начинается не с вопроса "пластик или металл", а с назначения объекта, предполагаемой угрозы и условий площадки.

Для первичного подбора полотна сравнивают пластиковые сетки, квадратные пластиковые сетки, шпалерные сетки, рабицу и сварные сетки в рулонах. Они различаются массой, размером ячейки, жесткостью, пожарными свойствами и требованиями к каркасу. Отдельно рассмотрим специализированные полиамидные сетки, которые применяют в легких тросовых системах. Для склада, трассы, АЗС, НПЗ, резервуара и подстанции пригодность конкретного полотна подтверждают проектом.

Как работает антидроновая сетка и от чего она защищает

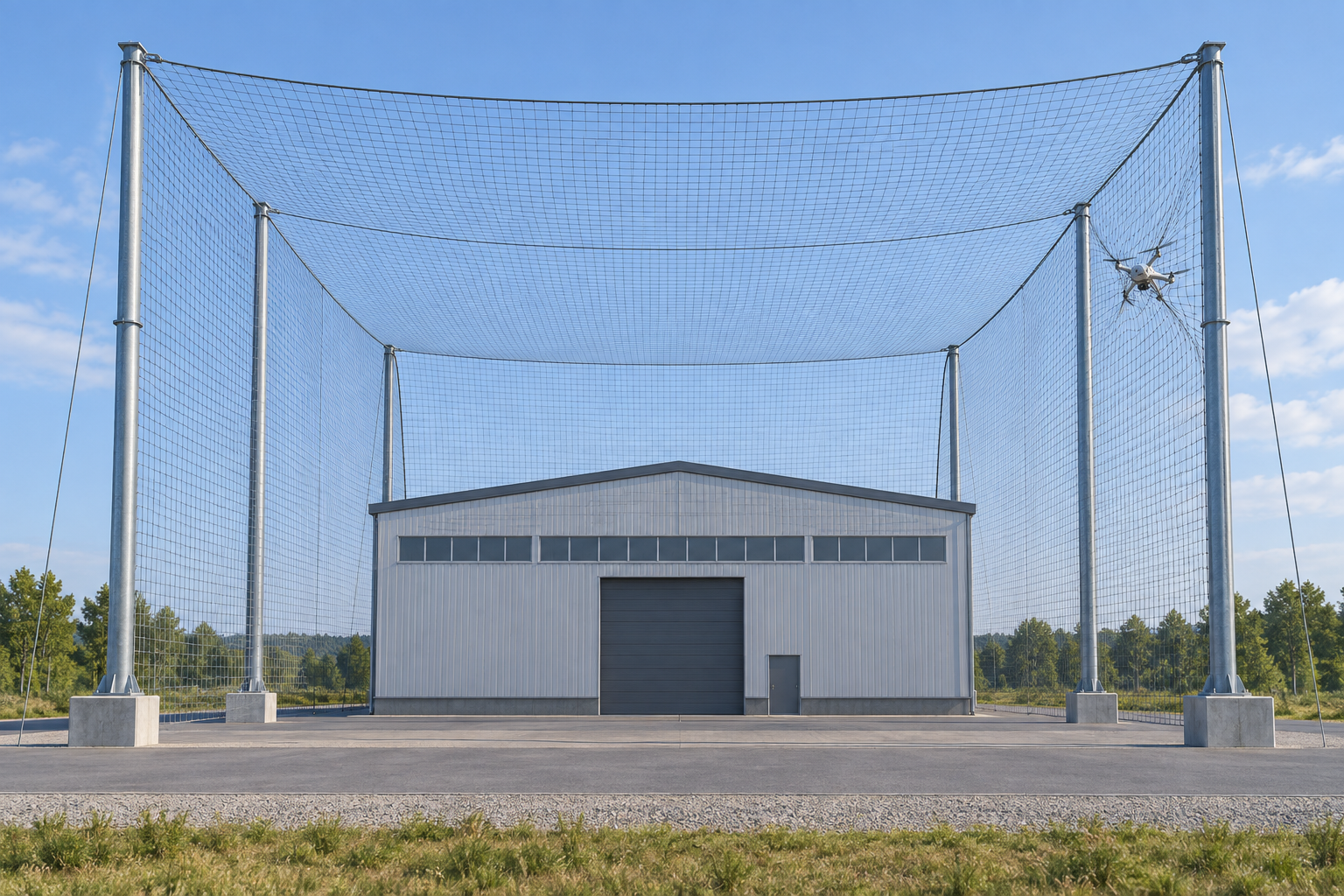

Сетка должна не дать БПЛА или переносимому им грузу соприкоснуться с кровлей, фасадом либо оборудованием. При контакте полотно воспринимает удар, деформируется и передает усилие на крайние узлы, балки, стойки и фундаменты. Если один из этих элементов слабее остальных, вся конструкция теряет расчетную функцию, даже когда само полотно кажется прочным.

СП 542.1325800.2024 называет такие решения защитными ограждающими конструкциями. Документ предусматривает защитные и дополнительные сетки, ограждения из стальных канатов, опоры, растяжки и противоосколочные элементы. Набор зависит от уровня защиты и задания на проектирование. Строительная сетка может стать одним элементом этой схемы, если ее несущая способность подтверждена для расчетных воздействий. Перед проектированием проверяют действующую редакцию СП и применимые изменения.

Какую сетку от БПЛА выбрать для разных объектов

Материал выбирают по двум группам требований. Для перехвата учитывают размер ячейки, прочность нити или проволоки, деформативность и способ крепления полотна к несущему контуру. При эксплуатации оценивают массу, коррозию, пожарную опасность, обледенение, ремонт отдельных секций и нагрузку на каркас. По одному названию товара эти свойства подтвердить нельзя, поэтому в проект передают паспорт и результаты испытаний конкретного полотна.

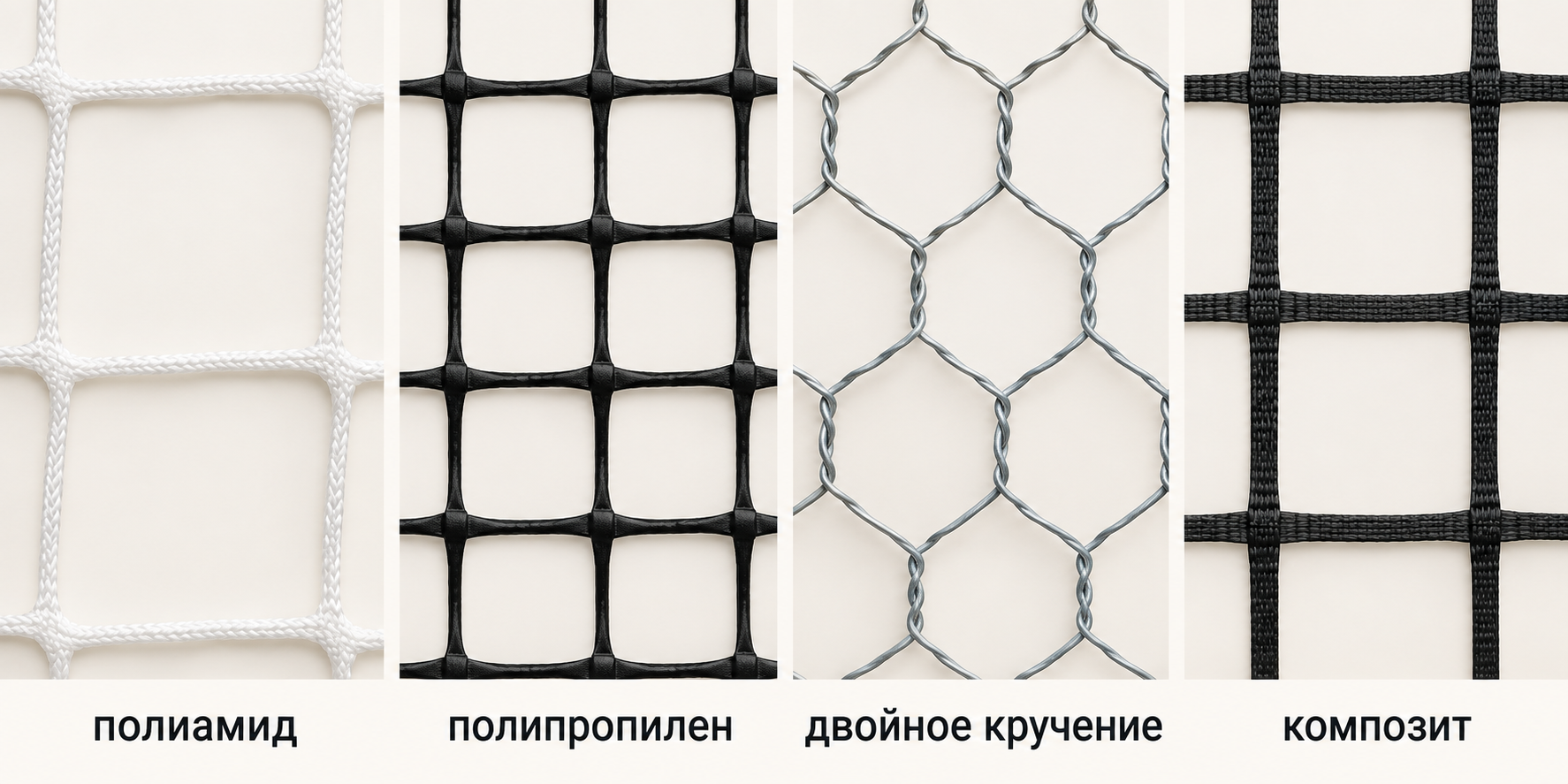

В специализированных решениях чаще встречаются полиамидные и полипропиленовые полотна, композитные сетки и стальные сетки двойного кручения. Рабицу и сварные рулоны строительного назначения оценивают отдельно, поскольку их карточки не содержат данных о работе при ударе БПЛА. Оцинкованную рабицу 50x50x1,6 мм и сварную сетку 50x50x1,6 мм можно включить в перечень исходных материалов для проектной проверки, если доступны паспорта изделий. Для специализированных полиамидных сеток с ячейкой 50x50 и 100x100 мм также обязательны паспортные характеристики и результаты испытаний. Масса, провис и тип окантовки меняют требования к канатам, мачтам и фундаментам.

Новая линейка с артикулами HA- расширяет выбор форматов для первичного расчета. Например, белая шпалерная сетка 100x100 мм шириной 1 м и прозрачная сетка 100x100 мм выпускаются длинными рулонами, а зеленое полотно 120x120 мм имеет ширину 2,4 м. Для более мелкой ячейки можно сравнить квадратную пластиковую сетку 20x20 мм. В карточках шпалерных изделий указаны садовое назначение, УФ-стабилизация и срок службы 2-4 года, а у квадратных сеток - оградительные и садовые работы. Эти характеристики помогают рассчитать раскрой, но не подтверждают работу при ударе: для защитного контура нужны паспорт материала, расчет и испытания конкретного решения.

Какая противодроновая защита подойдет для дома, склада и дороги

Для дома или небольшого склада сначала закрывают наиболее уязвимую зону, а не весь участок без разбора. Это могут быть окна, ворота, кровельное оборудование или локальная площадка хранения. Легкое полимерное полотно уменьшает массу каркаса, но применять его можно только там, где пожарные требования и подтвержденная прочность допускают такой материал. Шпалерную сетку нельзя называть противодроновой лишь потому, что у нее крупная ячейка и низкая цена.

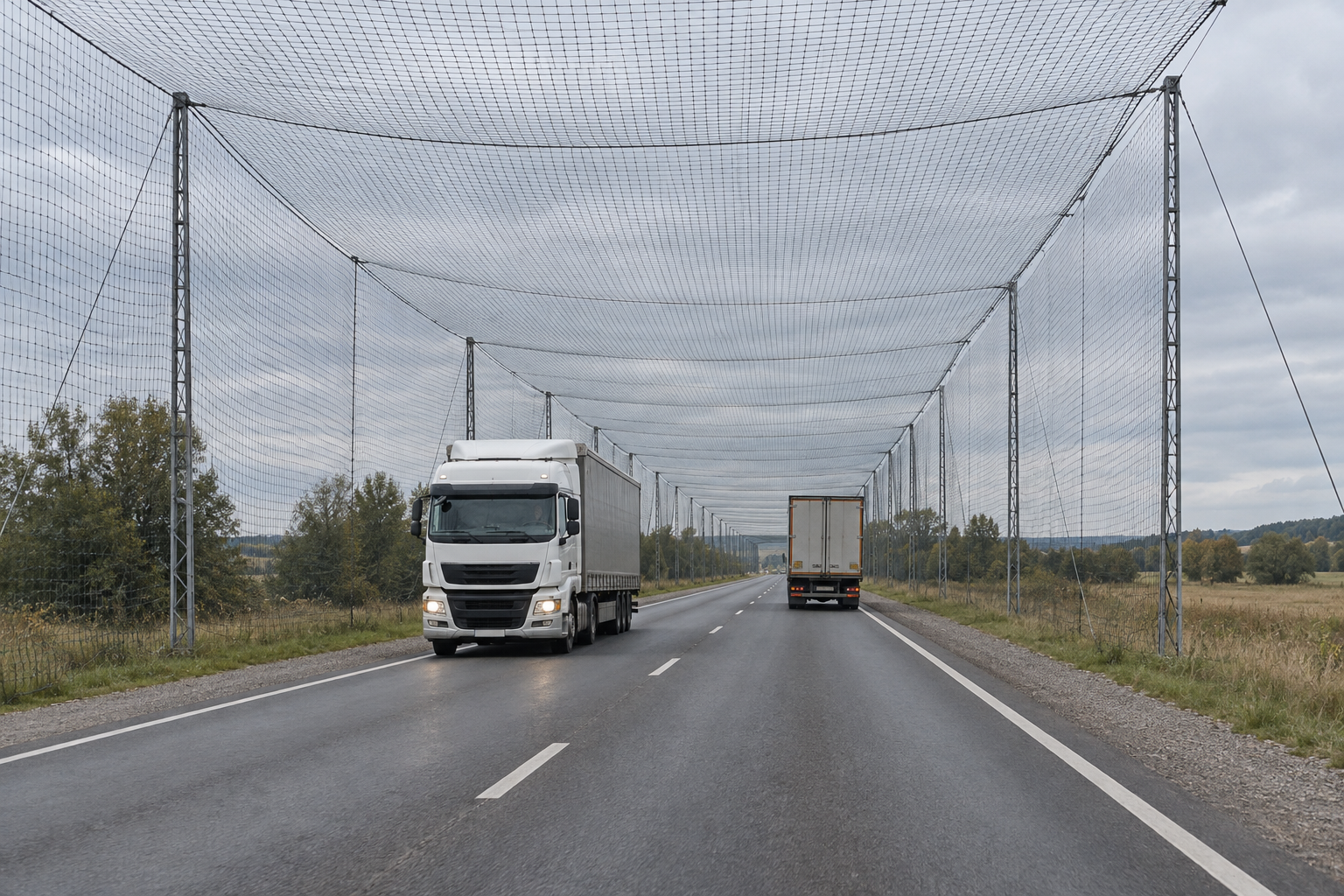

На загородной трассе сетчатый коридор должен сохранять габарит для встречных фур, обочины, обзорность и доступ дорожной техники. Реальные решения не обязательно состоят из частых прямоугольных рам. Гибкое верхнее полотно и боковые экраны подвешивают к продольным и поперечным несущим канатам, а расчетные мачты ставят вдоль обочин. Длинный участок делят на заменяемые карты, чтобы повреждение одной секции не передавалось дальше. Схему опор, высоту, ветер, гололед, водоотвод и безопасность движения рассчитывают для конкретного участка.

Почему антидроновую защиту НПЗ, АЗС и резервуаров проектируют отдельно

На взрывопожароопасном объекте обычная пластиковая или шпалерная сетка не подходит. Пункт 9.2.3 СП 542.1325800.2024 запрещает использовать горючие сетки на таких площадках. Пожарные характеристики полимерного покрытия стальной сетки проверяют отдельно: металлическая основа сама по себе не подтверждает соответствие всего изделия требованиям объекта. Для НПЗ, АЗС, резервуарного парка и части складов выбор начинают с требований промышленной и пожарной безопасности.

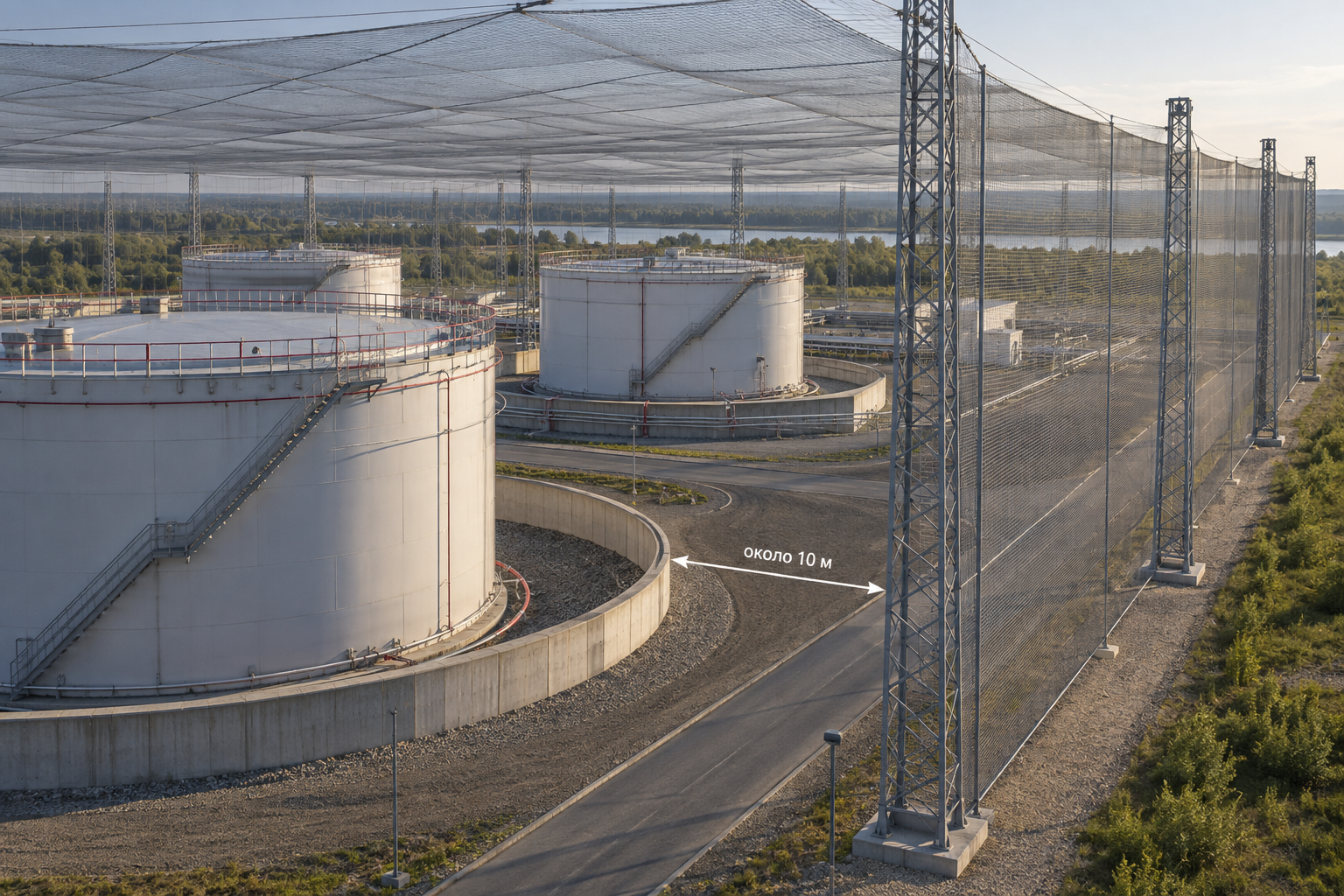

Проектировщик задает уровень защиты, тип улавливающей конструкции и допустимое воздействие на объект. Затем считает собственный вес, ветер, снег, гололед, удар БПЛА, прогиб полотна и воздействие воздушной ударной волны при подрыве заряда на расстоянии от объекта. СП 542 не задает одинаковый отступ для всех площадок. Минимальное расстояние определяют с учетом массы заряда, допустимых повреждений и прогиба сетки. Для резервуаров, топливных установок и других легко воспламеняющихся зон в исходной компоновке можно проверить широкий отступ около 10 м, но переносить эту цифру в проект без расчета нельзя.

Эксплуатация влияет на конструкцию не меньше удара. Сетка не должна перекрывать лестницы, люки, арматуру, молниезащиту, пожарные проезды и маршруты ремонта. Поврежденную секцию нужно заменить без демонтажа соседних участков. Если полотно расположено над резервуаром, доступ к крыше и технологическим патрубкам сохраняют в проекте. Для независимой опорной схемы стойки устанавливают на отдельные расчетные основания.

Какая ячейка и ширина рулона нужны для здания

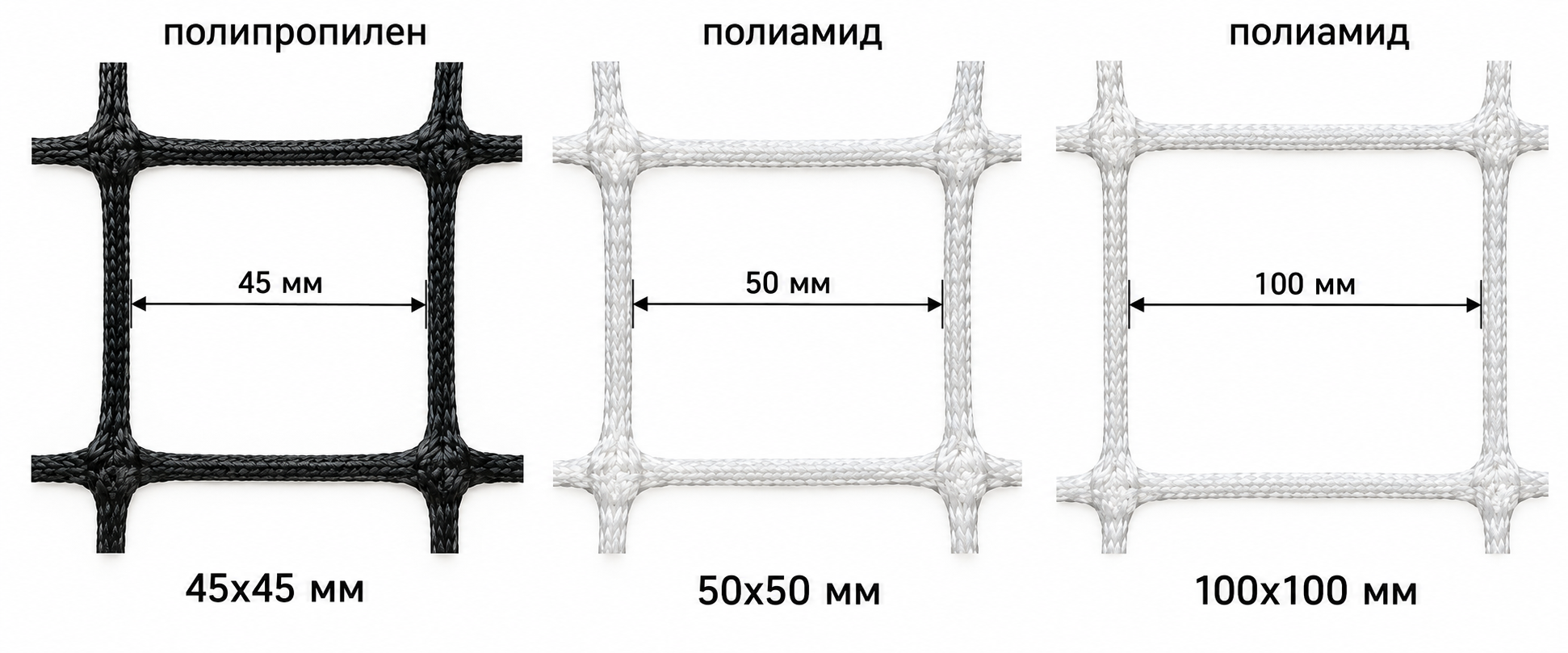

Ячейка 100x100 мм действительно часто встречается у специализированных полиамидных и металлических противодроновых сеток, особенно для дорожных коридоров и больших пролетов. Для малых аппаратов применяют также 40x40 и 50x50 мм. СП 542 не назначает один типоразмер для всех случаев. Проект учитывает расчетный аппарат, возможный груз, деформацию полотна и обледенение. Поэтому окончательную ячейку подтверждают расчетом или испытанием, а не популярностью размера.

СП 542 требует, чтобы проницаемость улавливающей сетчатой конструкции при расчетной толщине гололеда оставалась не ниже 75%. Это условие связывает размер ячейки с толщиной проволоки и климатом площадки. Для каталожного сравнения полезно смотреть сразу четыре параметра: ячейку, материал, диаметр проволоки и ширину рулона. Например, рабица 25x25x1,4 мм имеет мелкую ячейку, а сварная сетка 50x50x2,2 мм использует более толстую проволоку и жесткую геометрию.

Как рассчитать площадь сетки и стоимость системы

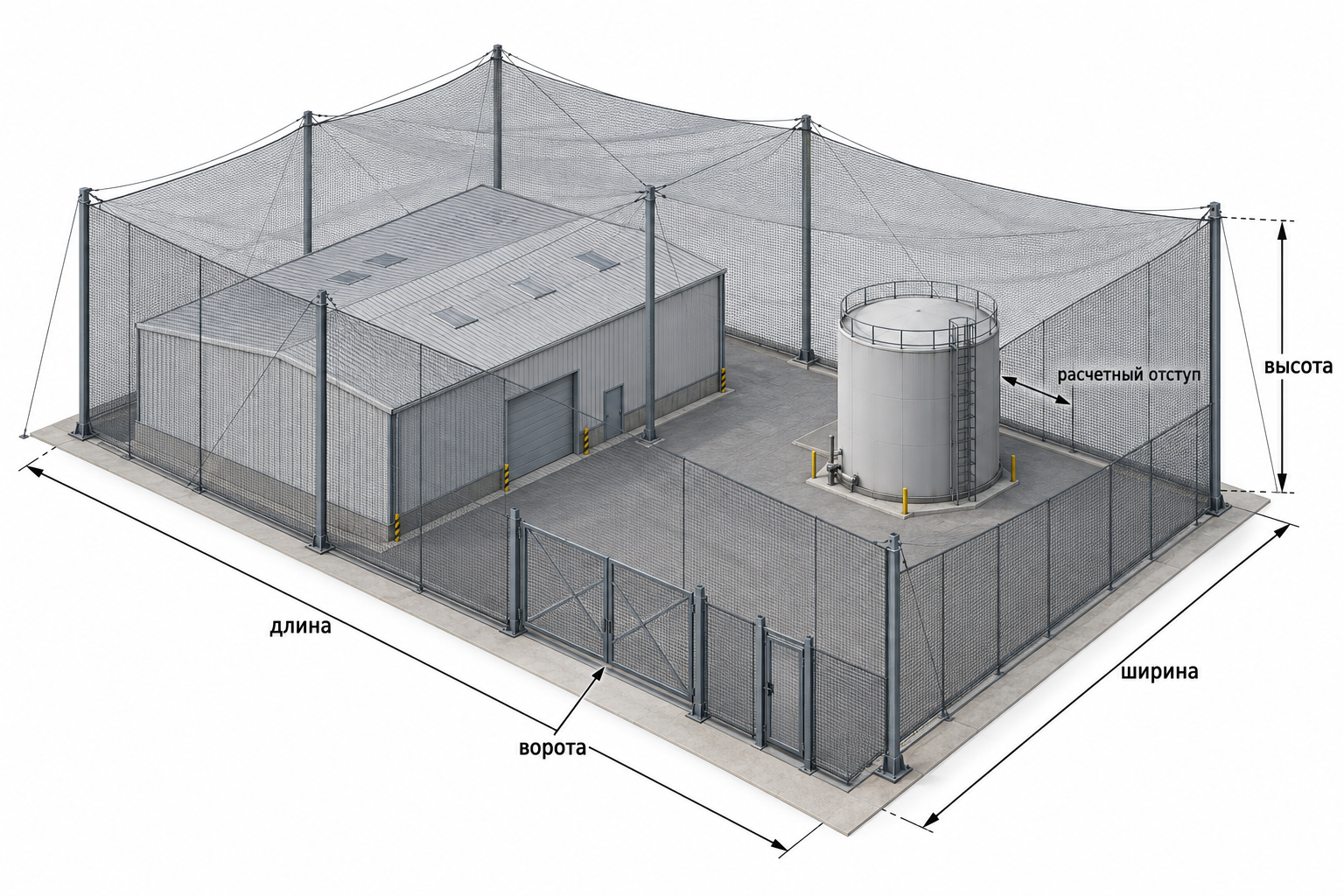

Площадь полотна считают по каждой плоскости отдельно. Для прямоугольного контура верх равен длине, умноженной на ширину, а боковые экраны считают по периметру и высоте. Из результата вычитают только те проемы, которые действительно останутся открытыми по проекту. К раскрою добавляют стыки, крепежные кромки и ремонтный резерв, но процент запаса назначают после схемы секций, а не заранее.

1. Снимите габариты защищаемого оборудования, кровли или участка проезда.
2. Добавьте расчетный отступ и получите внутренний размер защитного контура.
3. Разделите верх и боковые экраны на секции с учетом ширины доступных рулонов.
4. Посчитайте площадь каждой секции и длину всех стыков отдельно.
5. Учтите ворота, ремонтные проемы, узлы натяжения и заменяемые участки.
6. Передайте схему проектировщику для расчета каркаса, оснований и креплений.

Цена антидроновой сетки как полотна составляет лишь часть бюджета. В смету входят стойки, балки или тросовый контур, фундаменты, анкеры, зажимы, ворота, подъемные механизмы, монтаж и обследование существующих конструкций. На действующем предприятии учитывают оформление нарядов-допусков, ограждение зоны работ и сохранение технологических проходов. Поэтому сравнивать предложения корректно только по одинаковому заданию и одинаковому уровню защиты.

Как выполняют монтаж антидроновой сетки

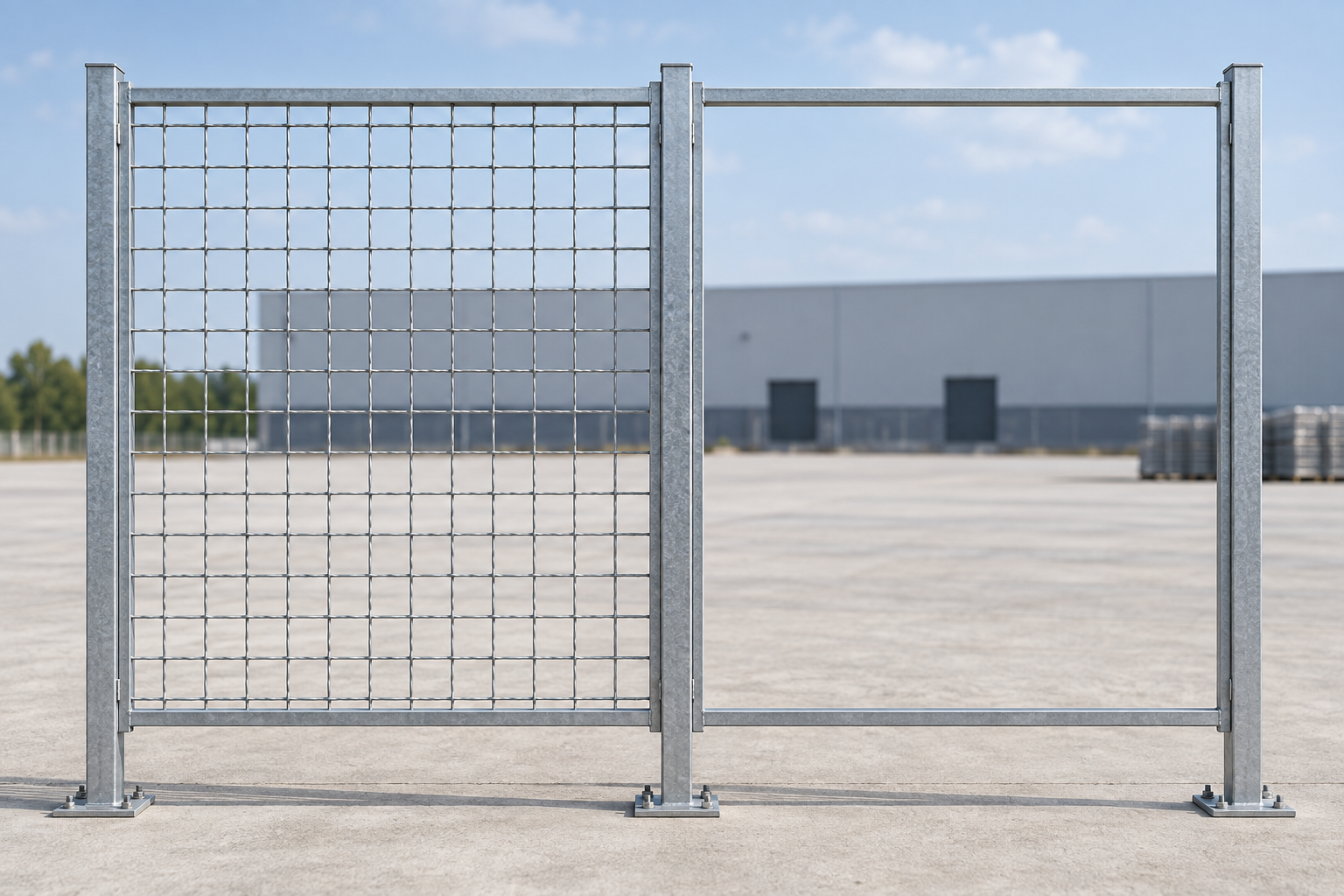

Монтаж начинают после обследования, проекта и подготовки расчетных оснований либо узлов крепления. Полотно устанавливают после того, как опоры, несущие канаты, рамы и соединения приняты по проекту. Для канатной системы СП 542 прямо называет инвентарные талрепы, зажимы для стального каната и коуши, подобранные по расчетной нагрузке. Гибкое полотно соединяют с несущим контуром по рабочей документации, а сварную сетку можно монтировать отдельными рамными секциями, если такую схему подтвердил расчет.

1. Разбивают оси опор и проверяют подземные коммуникации в местах оснований.
2. Монтируют фундаменты или расчетные анкеры, затем выдерживают требуемую технологическую паузу.
3. Монтируют опоры, растяжки, несущие канаты или рамы секций и контролируют их геометрию.
4. В канатной схеме ставят расчетные коуши, зажимы, скобы и талрепы, а не случайные заборные крепления.
5. Гибкое полотно раскраивают по карте секций и выполняют предусмотренную проектом окантовку; сварные карты готовят по размерам рам.
6. Гибкую сетку соединяют с несущим контуром и сохраняют проектный провис либо устанавливают готовые рамные секции.
7. Проводят приемку крепежа, зазоров, молниезащиты и доступа к оборудованию.

После монтажа конструкцию регулярно осматривают. Проверяют ослабление зажимов, коррозию, обрыв проволоки, остаточную деформацию, провис и состояние оснований. Внеочередной осмотр проводят после сильного ветра, обледенения или удара. Периодичность и критерии замены задают в эксплуатационной документации, потому что условия открытой дороги, склада и промышленной площадки различаются.

Что указать в заявке на расчет противодроновой защиты

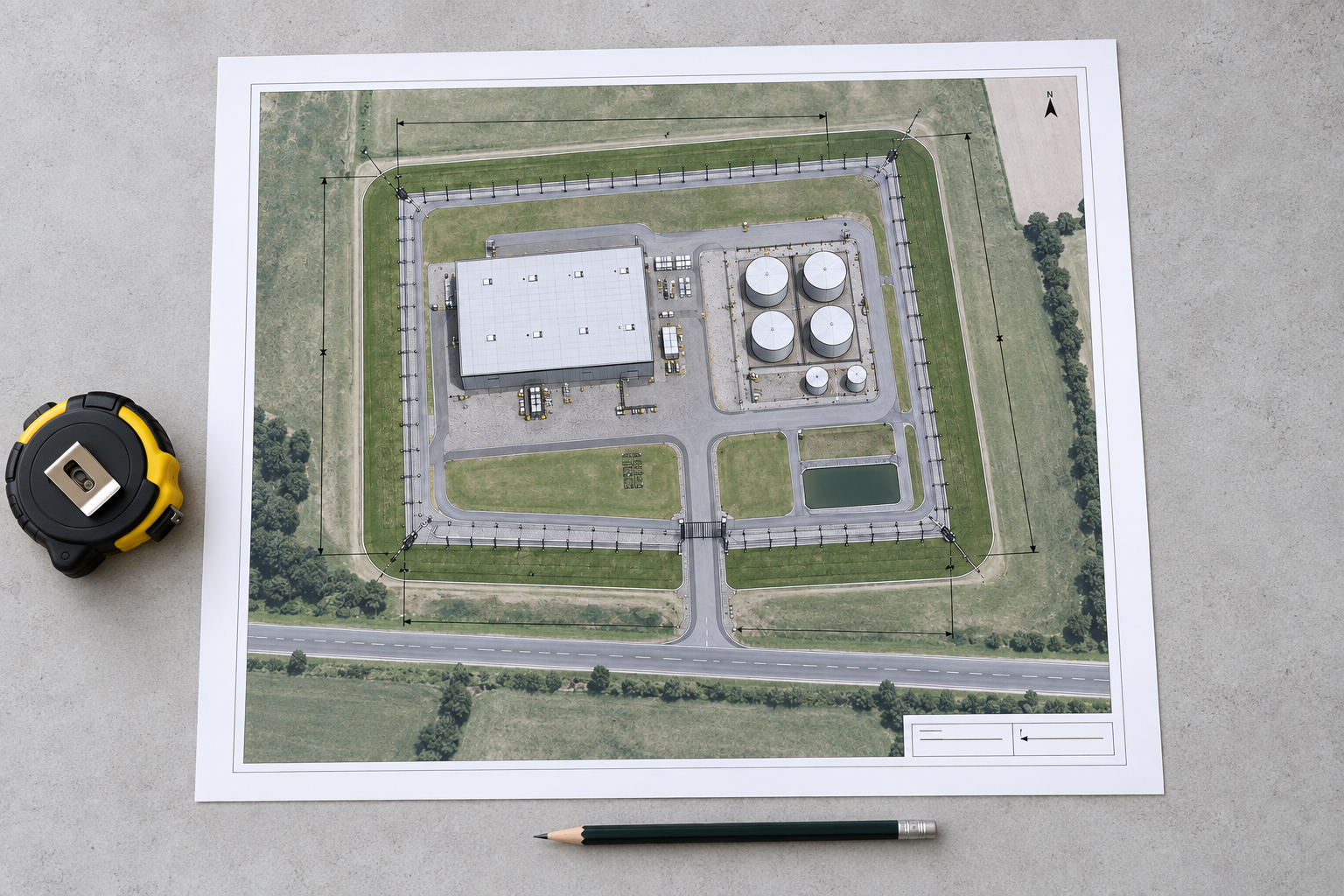

Хорошая заявка сокращает число предположений и помогает быстрее сравнить варианты полотна. Нужны не только длина и ширина здания, но также назначение объекта, фотографии подходов, высота оборудования, состояние оснований и ограничения по монтажу. Для промышленной площадки добавляют категорию помещений и зон, требования службы безопасности, доступ к технологическим узлам и документы по расчетной угрозе.

• Адрес площадки и назначение защищаемого объекта.
• План, фасады, высотные отметки и фотографии со всех сторон.
• Размеры кровли, проездов, ворот и критичного оборудования.
• Материал существующих стен, кровли, плит и доступных оснований.
• Требуемый уровень защиты и исходные данные по расчетному БПЛА.
• Пожарные, технологические и режимные ограничения.
• Плановые сроки поставки и предусмотренное проектом окно монтажа.

Передайте размеры, назначение объекта и требования проекта. Менеджер поможет подобрать позиции каталога, рассчитать количество рулонов и подготовить предложение для Ростовской области, Краснодарского края, Крыма, ЛНР, ДНР, Запорожской и Херсонской областей и других регионов России.
