Арматура А500С для фундамента: диаметры, вес и расход

Перед заливкой фундамента в опалубку укладывают стальные стержни - арматуру. Бетон отлично работает на сжатие, но трескается на растяжении, и без металлического каркаса любая нагруженная конструкция со временем расходится по швам. Сталь, наоборот, легко тянется и не лопается. В паре они дают железобетон, на котором держится вся современная стройка - от ленточного фундамента частного дома до многоэтажного монолита. Ниже разбираем, какую арматуру брать под ленту, плиту и перекрытие, чем отличаются классы А240, А400 и А500С, сколько весит метр прутка и зачем нужны фиксаторы со стульчиками.

Что такое арматура и зачем она в бетоне

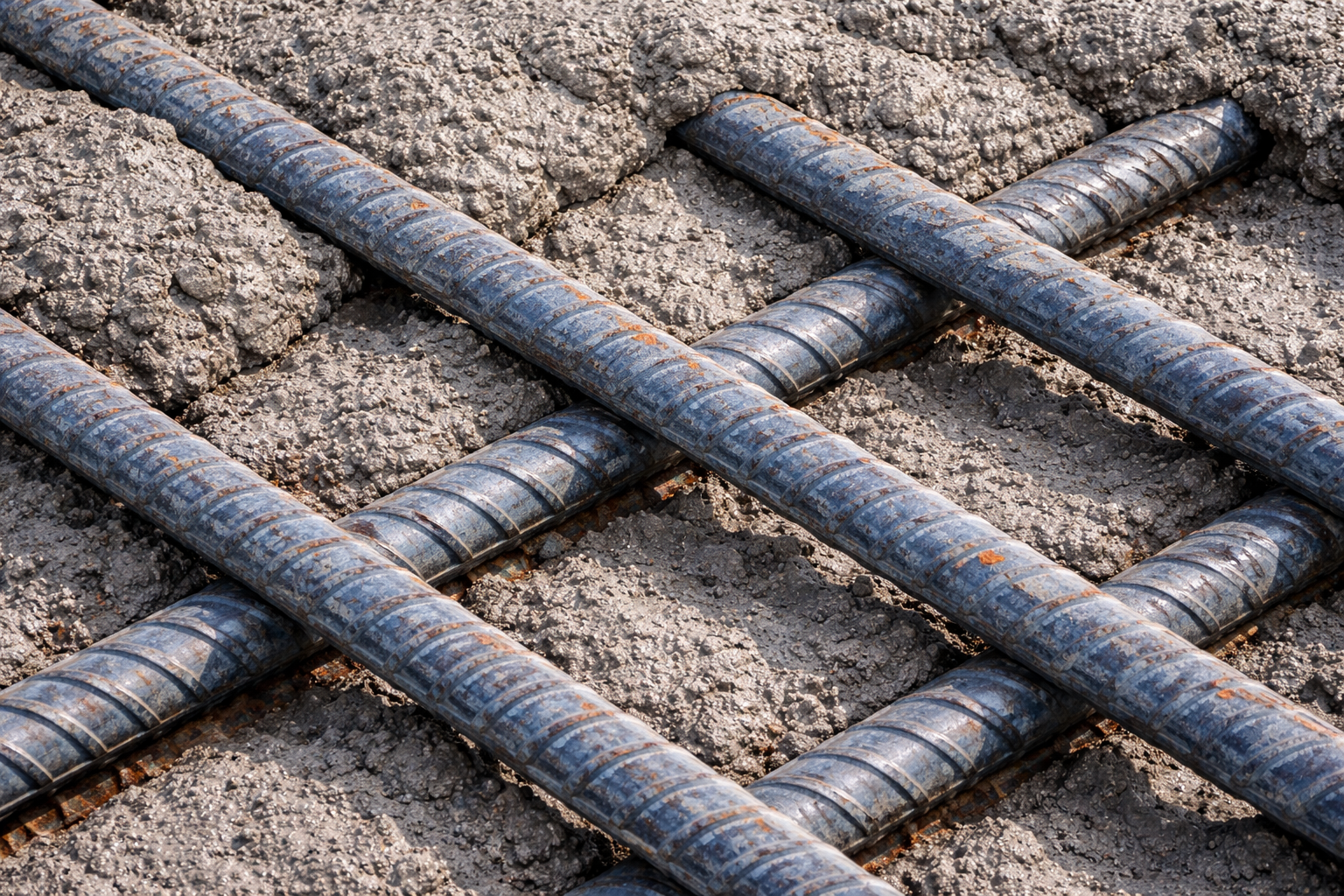

Арматура - это стальной стержень круглого сечения, который укладывают в опалубку до заливки. После схватывания бетон обнимает рифление и работает с прутком как одно целое. На любую балку, плиту или ленту в работе действуют две силы: сверху давит вес стен и снега, снизу подпирает грунт. Бетон сжимается и держит. А по нижней грани он тянется, и тут без металла начинают расти трещины через пару зим.

Поэтому в любой нагруженной железобетонной конструкции арматура идет двумя поясами по горизонтали (рабочая, в направлении растяжения) и хомутами по вертикали (поперечная, держит каркас в форме и берет на себя срез). Без арматуры бетон трещит уже на этапе осадки дома. С арматурой - служит 50 лет и больше.

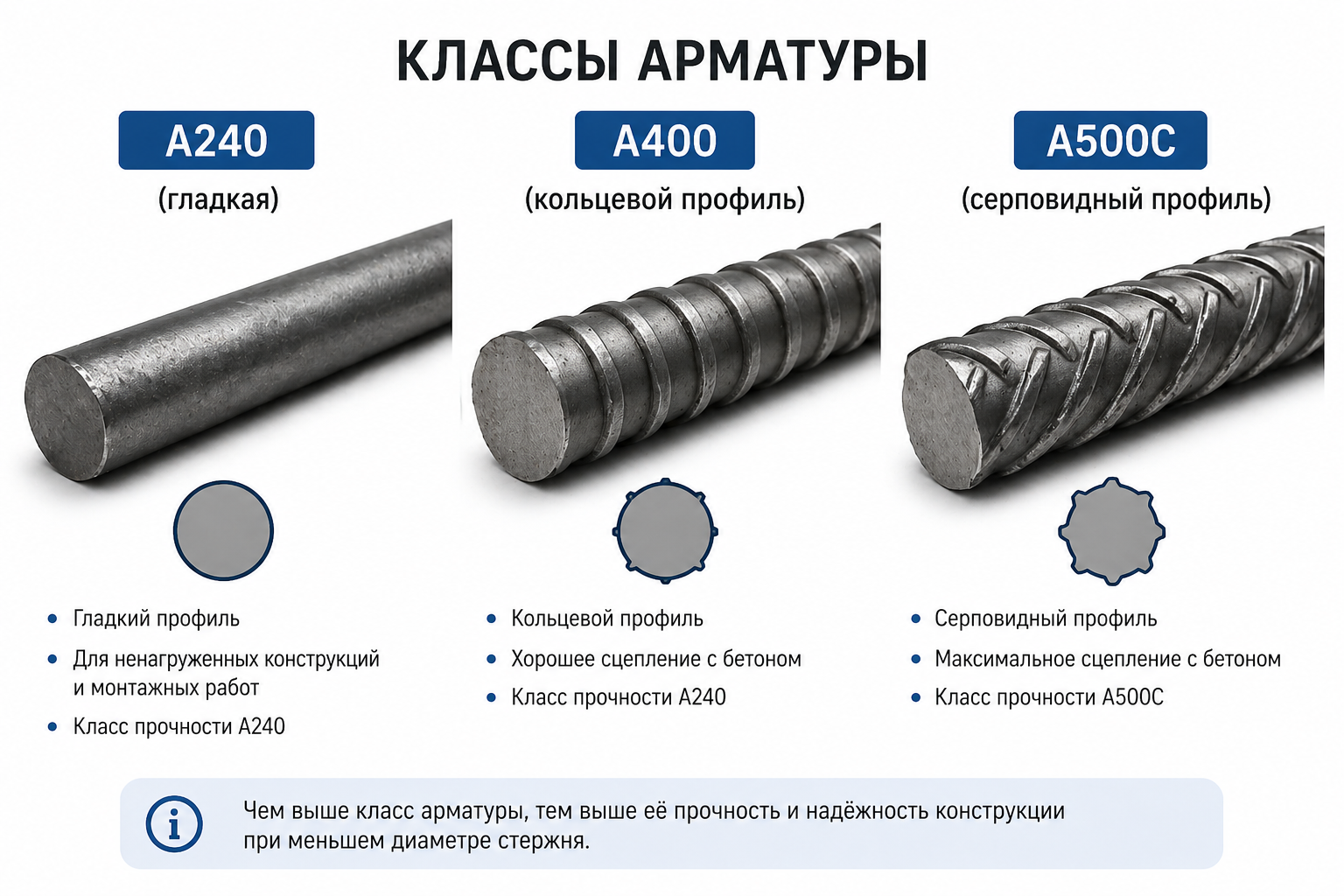

Классы А240, А400 и А500С: чем отличаются

В частном строительстве встречаются три класса. А240 (старое обозначение А-I) - гладкий пруток без рифления. Применяется для хомутов, монтажных петель и связей. На основной нагрузке не используется: гладкая поверхность плохо сцепляется с бетоном, и каркас работает заметно слабее.

А400 (старое А-III) - первая рифлёная арматура с кольцевым профилем. Предел текучести 400 МПа. Без индекса "С" штатно не варится по ГОСТ 14098 - марка стали 35ГС или 25Г2С даёт трещины в зоне сварного шва. Если нужны сварные соединения, берут А400С или А500С - те же прочностные параметры, но с проверенным химическим составом под сварку. Для большинства частных фундаментов А400 до сих пор подходит, но проектировщики всё чаще переходят на А500С.

А500С - современный класс, нормирован ГОСТ 34028-2016. Серповидный профиль, предел текучести 500 МПа, индекс "С" означает свариваемая. Сцепление с бетоном лучше, расход на ту же нагрузку ниже на 10-15 процентов. Сегодня это рабочий стандарт монолитного и частного домостроения.

Старый ГОСТ 5781-82 еще встречается в проектах и сертификатах, но с 2017 года основным считается ГОСТ 34028-2016. На прутке маркировку наносят на бирку партии, а не на сам стержень - визуально А400 от А500С отличишь только по форме рифления.

Какой диаметр взять под фундамент

Под ленту малоэтажного дома берут продольную (рабочую) арматуру d10-d14, под плиту d12-d14, под перекрытие или ростверк d14-d16. Поперечные хомуты и перевязка - d6-d8 А240 или А500С. Для тяжёлых объектов на пучинистых грунтах диаметры растут до d20-d25. Конкретный диаметр зависит от типа фундамента, нагрузок и грунта.

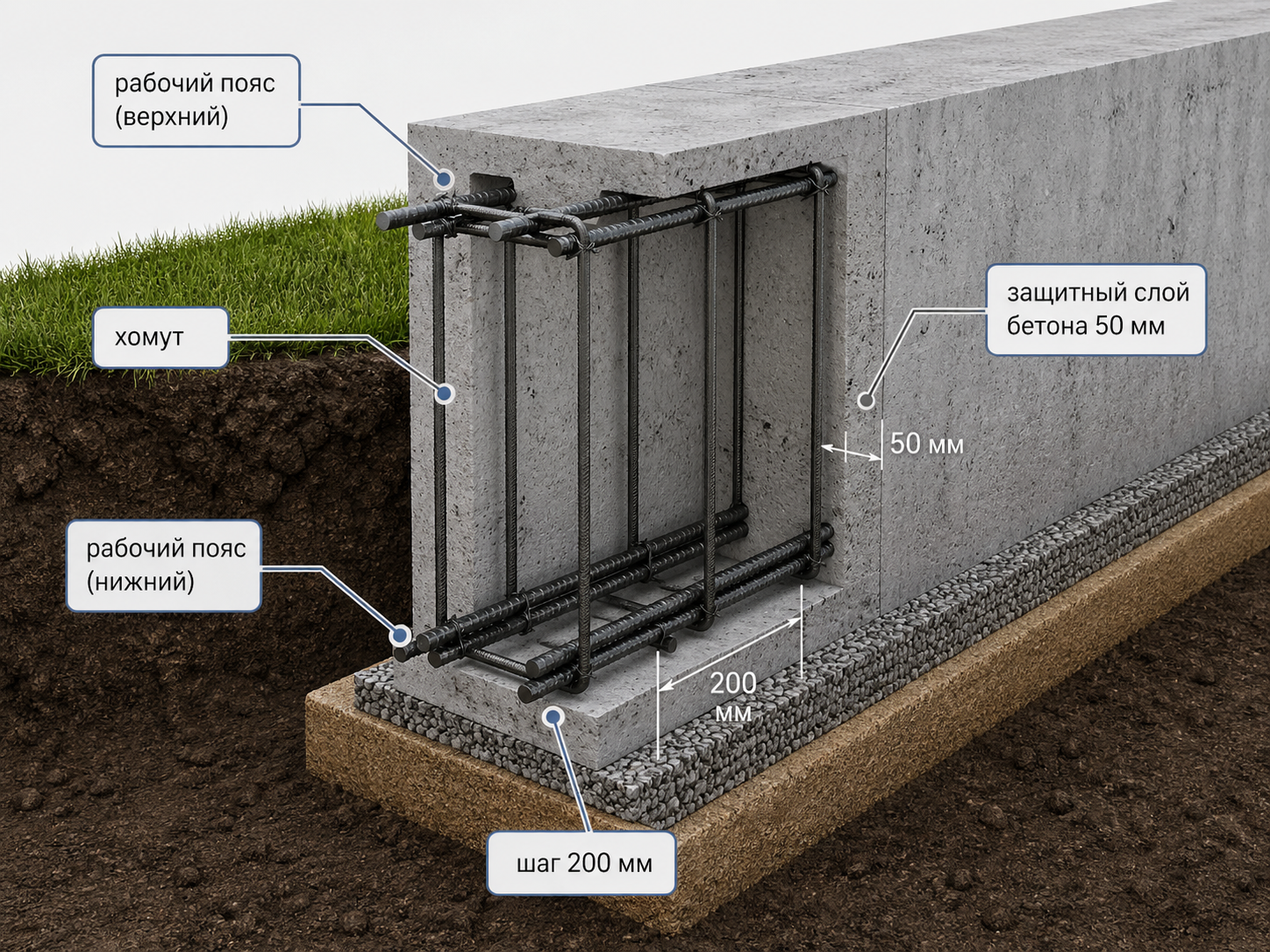

Лента под одно- и двухэтажный дом

Стандартная мелкозаглубленная лента шириной 400 мм и высотой 600 мм армируется двумя поясами по 4 стержня d12 А500С с шагом 200 мм. Поперечные хомуты - d8 А500С или гладкая А240 d6, шаг 300 мм по СП 63.13330. Нахлёст рабочих стержней при стыковке - 30-50 диаметров (для d12 это 360-600 мм), точное значение зависит от класса бетона и положения стержня. Стыки разносят по длине, не более половины рабочих стержней в одном сечении. Если дом одноэтажный из газобетона на хороших грунтах - можно сэкономить и взять рабочую d10. Если двухэтажный кирпичный или участок с пучинистыми суглинками - закладывают d14.

Плита и УШП

Плитный фундамент армируется двумя сетками - нижней и верхней. Для дома до 200 квадратов в нижней сетке вяжут d12 А500С с ячейкой 200 на 200 мм, в верхней - d10 с такой же ячейкой. На утеплённой шведской плите (УШП) под лёгкие каркасные дома обычно ставят две сетки тоньше - d10 в нижней и d8 в верхней. Защитный слой бетона снизу по СП 63.13330.2018 - не меньше 40 мм при бетонной подготовке (тощий слой 50-100 мм) и 70 мм без подготовки. Иначе арматура подходит к грунту и начинает ржаветь от капиллярной влаги.

Перекрытия, колонны и тяжелый монолит

Монолитное перекрытие 200 мм армируется по проекту: нижняя сетка обычно d12 шаг 200, верхняя d10 шаг 200, плюс дополнительные стержни в зонах опор. Колонны малоэтажки - 4-6 продольных стержней d16-d20 А500С плюс хомуты d8. На пром-объектах и в высотках идут диаметры от d22 до d36. Для частного строительства d28 и выше нужен редко - разве что под массивный камин или бассейн с обвязкой плиты.

Сколько нужно арматуры: расход и расчет

По СНиП минимальная площадь продольной арматуры в железобетонной конструкции - не меньше 0,1 процента от поперечного сечения. На практике расход считают в килограммах на кубометр бетона: чем нагруженнее объект, тем больше стали.

• Ленточный мелкозаглубленный фундамент дома: 40-80 кг арматуры на куб бетона. Рабочая d12-d14, хомуты d6-d8 шаг 300 мм.
• Плитный фундамент 300 мм для дома до 200 м2: 80-120 кг/м3. Две сетки d12, шаг 200 мм.
• Монолитное перекрытие 200 мм: 90-130 кг/м3. Нижняя d12, верхняя d10, шаг 200 мм.
• Колонна каркасного здания: 180-300 кг/м3. Продольная d16-d20, хомуты d8 шаг 200 мм.
• Армопояс под перекрытие в газобетоне: 40-60 кг/м3. Четыре d10-d12, хомуты d6 шаг 300 мм.

Пришлите чертёж или хотя бы габариты фундамента - менеджер поможет с расчётом, подскажет диаметры под нагрузку и подберёт мерную или немерную длину под ваш объём.

Сколько весит метр и сколько метров в тонне

Метр арматуры d6 весит 0,222 кг, d12 - 0,888 кг, d16 - 1,58 кг, d25 - 3,85 кг. В тонне арматуры d12 получается 1126 метров, d16 - 633 метра. Опт считают тоннами, розницу - метрами или штуками. Чтобы не ошибиться при заказе, держите под рукой таблицу: вес погонного метра и сколько метров выйдет из тонны для каждого диаметра по ГОСТ 34028-2016.

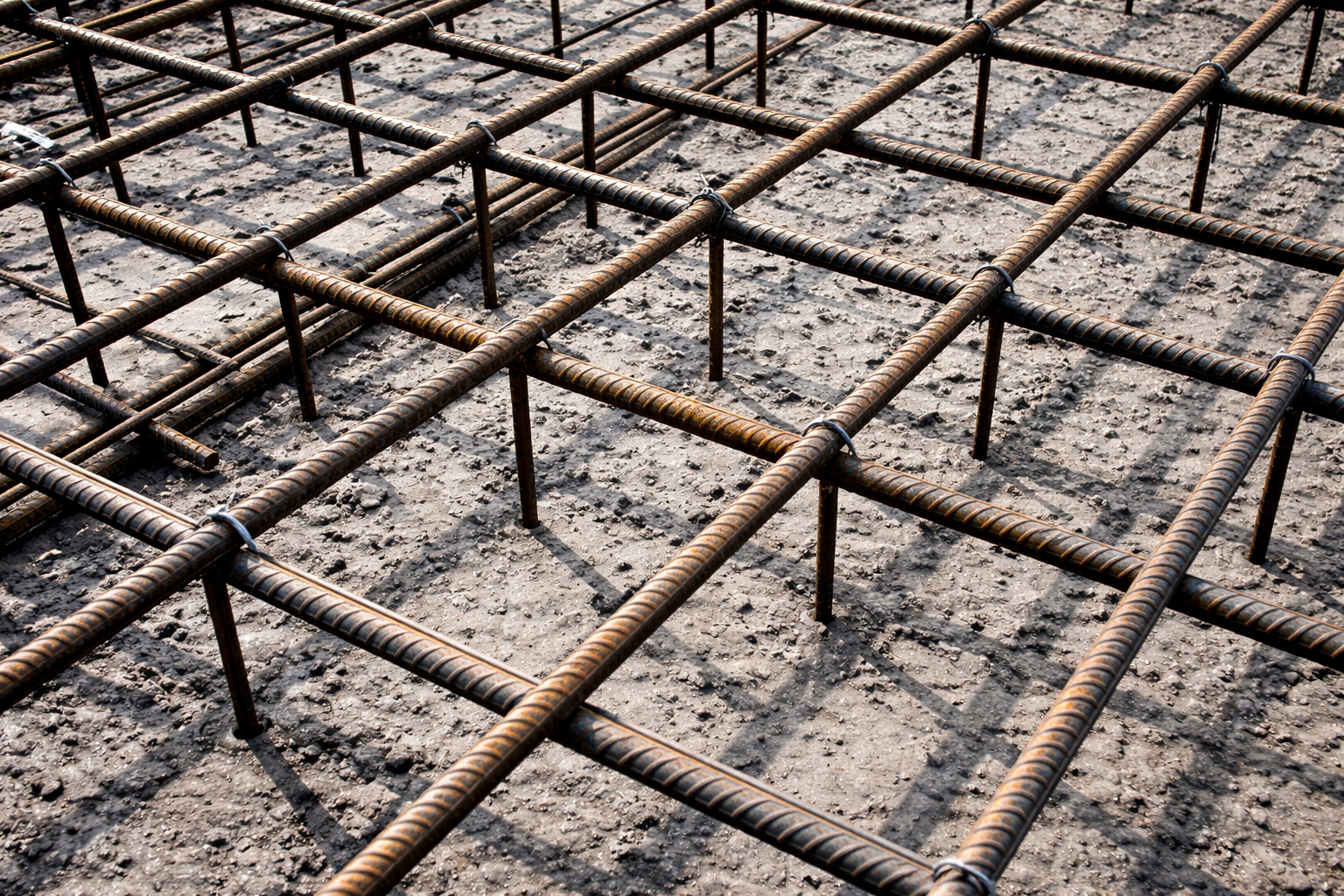

Как правильно вязать арматуру

Продольные и поперечные стержни в каркасе соединяют не сваркой, а вязкой - тонкой стальной проволокой через узел на пересечении. Сварка А400 без индекса С по ГОСТ 14098 не допускается: марка стали даёт трещины в шве. А500С варить можно (контактная, точечная, ручная дуговая), но на стройплощадке это всё равно делают редко - вязка быстрее, дешевле и не ослабляет металл термообработкой.

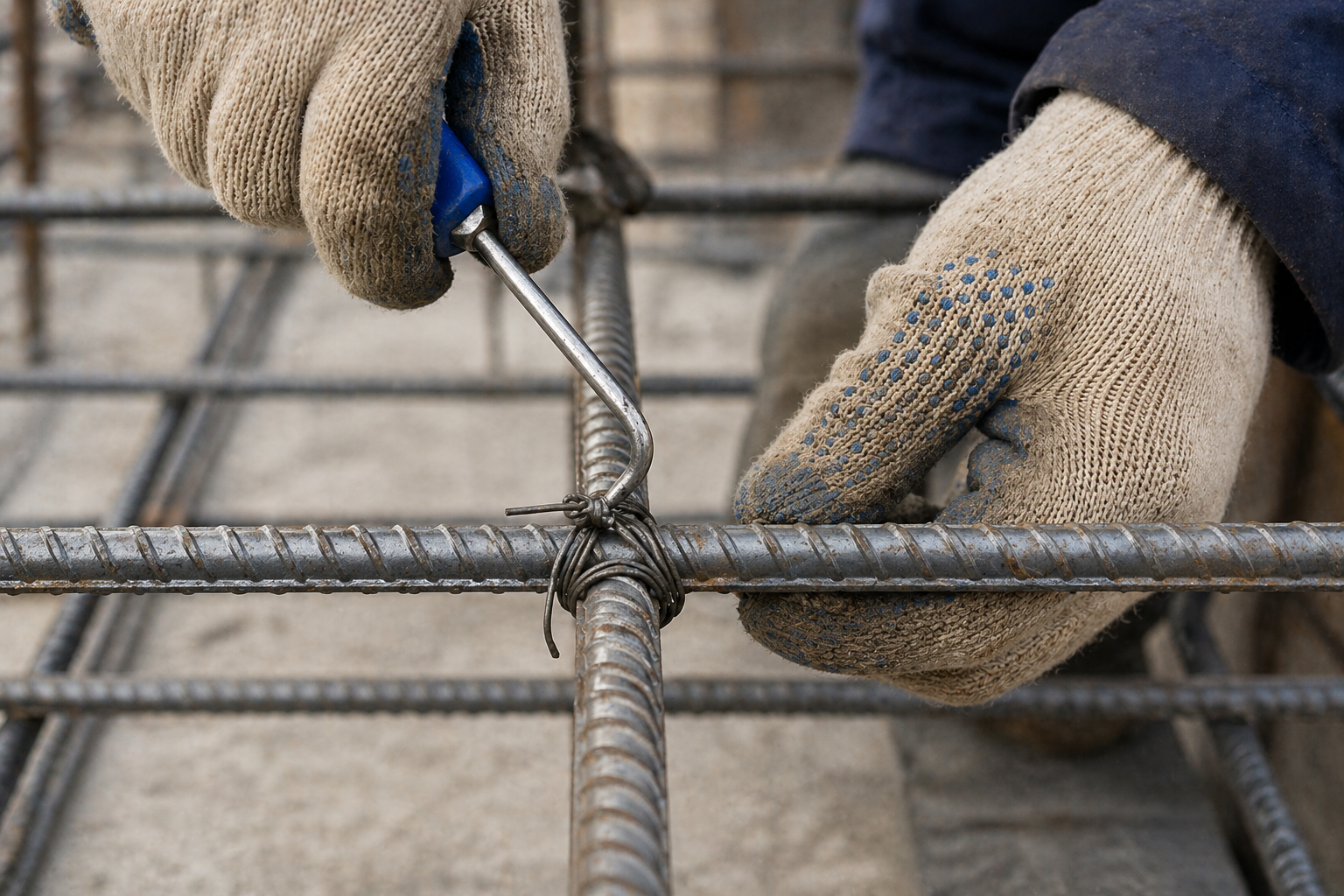

Узел вяжут на каждом втором пересечении в шахматном порядке - так каркас держит геометрию и не разваливается при заливке. На углах и в зонах нахлеста стержней - на каждом пересечении. Кончики проволоки загибают внутрь, чтобы не торчали в защитный слой.

• Крючок ручной - дешевле всего, но руки устают через час. Подходит для лент до 30 кубов.
• Шуруповерт с насадкой-крутилкой - в 3-4 раза быстрее ручного, цена насадки от 500 рублей.
• Аккумуляторный пистолет для вязки - вяжет узел за секунду, но стоит 30-60 тысяч. Окупается на объектах от 100 тонн арматуры в год.

Под вязку идет специальная отожженная мягкая проволока. Жесткую техническую брать не нужно: она ломается на узле и плохо тянется. На тонну арматуры в среднем уходит 8-12 кг вязальной проволоки d1,2-1,6 мм, на тяжелый каркас d20+ - до 20 кг. Для уличных конструкций (фундамент, отмостка) выбирайте оцинкованную - она не ржавеет в защитном слое и не оставляет ржавых пятен на поверхности бетона.

Защитный слой бетона и фиксаторы

Между арматурой и наружной поверхностью бетона должен остаться защитный слой. По СП 63.13330.2018 минимум - 20-30 мм для перекрытий и стен внутри здания, 40 мм для фундаментов с бетонной подготовкой и 70 мм для фундаментов без подготовки (когда каркас лежит прямо на грунте или щебне). Толщина слоя не меньше диаметра рабочего стержня. Без защитного слоя арматура ржавеет, расширяется и отрывает кусок бетона - на стенах появляются рыжие потёки, на плите трещины по линии сетки.

Чтобы каркас не лежал на дне опалубки, под него ставят фиксаторы со "стульчиками" - пластиковые или бетонные подставки нужной высоты. Шаг 800-1000 мм для тонкой арматуры, 500-700 мм для тяжелого каркаса. На плитном фундаменте без фиксаторов нижний пояс уйдет в грунт под весом верхнего.

Сетка кладочная как готовая альтернатива каркасу

Сварная кладочная сетка из А500С (или В500С - холоднотянутая, той же прочности) - готовый плоский каркас, который не нужно вязать. Карта 2 на 6 метров, ячейка 100 на 100, 150 на 150 или 200 на 200 мм, диаметр прутка d6-d10. Сетка быстро закрывает стяжку пола, отмостку, армопояс газобетонной кладки и лёгкие плиты. Минус - под полноценный фундамент дома сетка не годится: нет второго пояса и хомутов, не работает на двухпоясное армирование.

Мерная, немерная и порезка под размер

Стандартная мерная длина прутка (на стройке его называют хлыстом) - 11,7 м для диаметров от d10 и 6 м для d6-d8. Тонкую арматуру d6-d10 поставляют ещё в бухтах по 100-300 кг. Немерная длина - случайные куски от 2 до 12 метров, дешевле мерной на 5-15 процентов. Для частного фундамента на участке 6 на 8 метров немерная подходит, если в проекте нет жёстких требований к нахлёстам. Для перекрытия и колонн лучше мерная: меньше обрезков, легче считать стыки и анкеровку.

Если стержень нужен короче 11,7 м - на нашем складе режут по размеру. Цена порезки идёт отдельной строкой и зависит от диаметра: на тонкие диаметры обходится недорого, на толстые ощутимо растёт. Объём партии для бесплатной порезки уточняйте у менеджера: на тонну и больше обычно идёт в стоимости.
