Биметаллические радиаторы: расчет секций, размеры и выбор

Биметаллические радиаторы выбирают по параметрам системы отопления, требуемой мощности и месту установки. Количество секций само по себе не показывает, насколько теплой будет комната, поскольку теплоотдача одного прибора меняется вместе с температурным режимом системы. Поэтому перед покупкой нужно сопоставить теплопотери комнаты с характеристиками конкретной серии.

В разделе биметаллических радиаторов представлены отдельные секции, готовые горизонтальные приборы, низкие модели и вертикальные исполнения. При выборе сравнивают их мощность, полные размеры и способ подключения, а для расчета заказа передают параметры комнаты и системы отопления.

Алюминиевый или биметаллический радиатор: какой лучше для квартиры

Биметаллический радиатор подходит для квартиры, если его допустимые рабочее давление и температура, а также требования к теплоносителю соответствуют системе дома. Алюминиевую модель оценивают по тем же условиям. Выбирать материал только по этажности или совету соседей недостаточно, поскольку параметры отопления и требования производителей различаются.

У биметаллических приборов алюминиевый корпус передает тепло воздуху, а внутри находятся стальные элементы. Устройство каналов для теплоносителя зависит от серии. В полностью биметаллической конструкции теплоноситель контактирует со сталью, но распространять это свойство на любой товар с обозначением "биметалл" нельзя.

При замене радиатора в квартире сначала выясняют параметры системы у обслуживающей организации. Важно знать рабочее давление и давление при испытаниях системы. Разрушающее давление показывает предел прочности испытанного образца, поэтому подменять им допустимое рабочее значение при выборе нельзя.

Для автономного отопления выбор часто шире, поскольку параметры задает проект системы. Если условия допускают алюминиевые радиаторы, их имеет смысл сравнить с биметаллическими по мощности при одинаковом режиме, размерам и итоговой стоимости. Доплата за другой материал должна решать конкретную задачу.

Сколько секций биметаллического радиатора нужно для комнаты

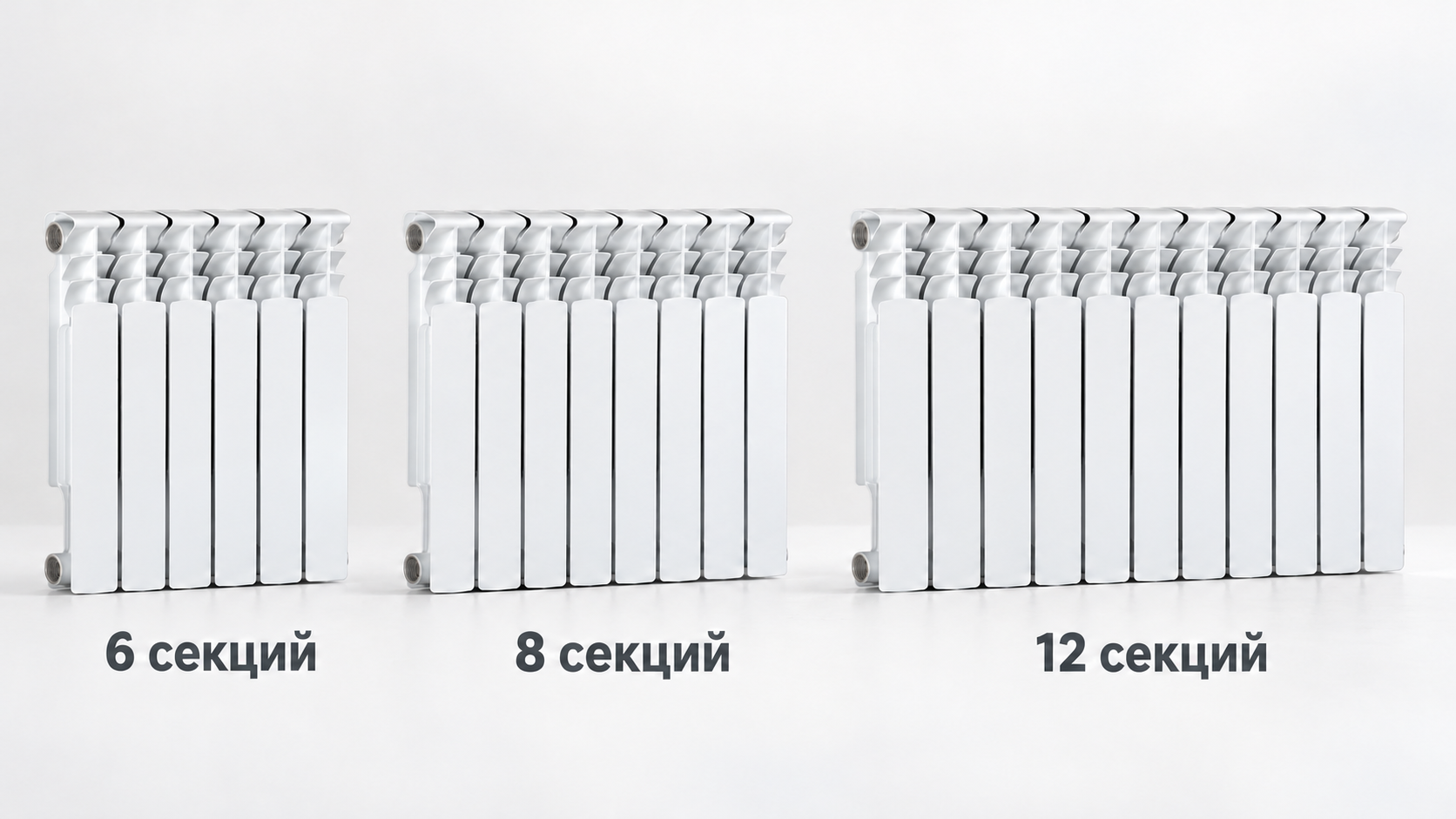

Число секций получают делением требуемой мощности отопительного прибора на теплоотдачу одной секции при расчетных температурах. Результат округляют вверх, затем выбирают доступный заводской размер. Если мощность указана для всего радиатора, повторно умножать ее на количество секций не нужно.

Требуемую мощность определяют по теплопотерям комнаты. На них влияют наружные стены, окна, утепление, высота помещения и климат. Площадь 20 м² сама по себе не дает точного ответа, хватит ли десяти секций. Поэтому условные нормы на квадратный метр годятся лишь для предварительной оценки, а окончательный подбор выполняют по расчету.

Допустим, расчет показал теплопотери 1400 Вт, а одна секция выбранной модели при расчетном температурном напоре отдает 140 Вт. Тогда требуется 1400 Вт / 140 Вт = 10 секций. Если в тех же условиях секция отдает 100 Вт, понадобится уже 14 секций. Это пример вычисления с заданными величинами, а не готовая рекомендация для любой комнаты.

Особенно внимательно проверяют температурный напор. Он равен разнице между средней температурой теплоносителя в приборе и температурой воздуха. Например, при подаче 75 °C, обратке 65 °C и воздухе 20 °C средняя температура теплоносителя равна 70 °C, а температурный напор равен 50 °C. Паспортную мощность при напоре 70 °C к этим условиям напрямую применять нельзя.

Если рассматриваете RIFAR SUPReMO 500 на 10 секций, сопоставляйте с теплопотерями мощность всего прибора при вашем режиме. В подборке ниже собраны горизонтальные модели с межосевым расстоянием 500 мм, включая отдельные секции. Перед сравнением стоимости проверьте единицу продажи.

Биметаллический радиатор 500 или 350: проверьте размеры под окном

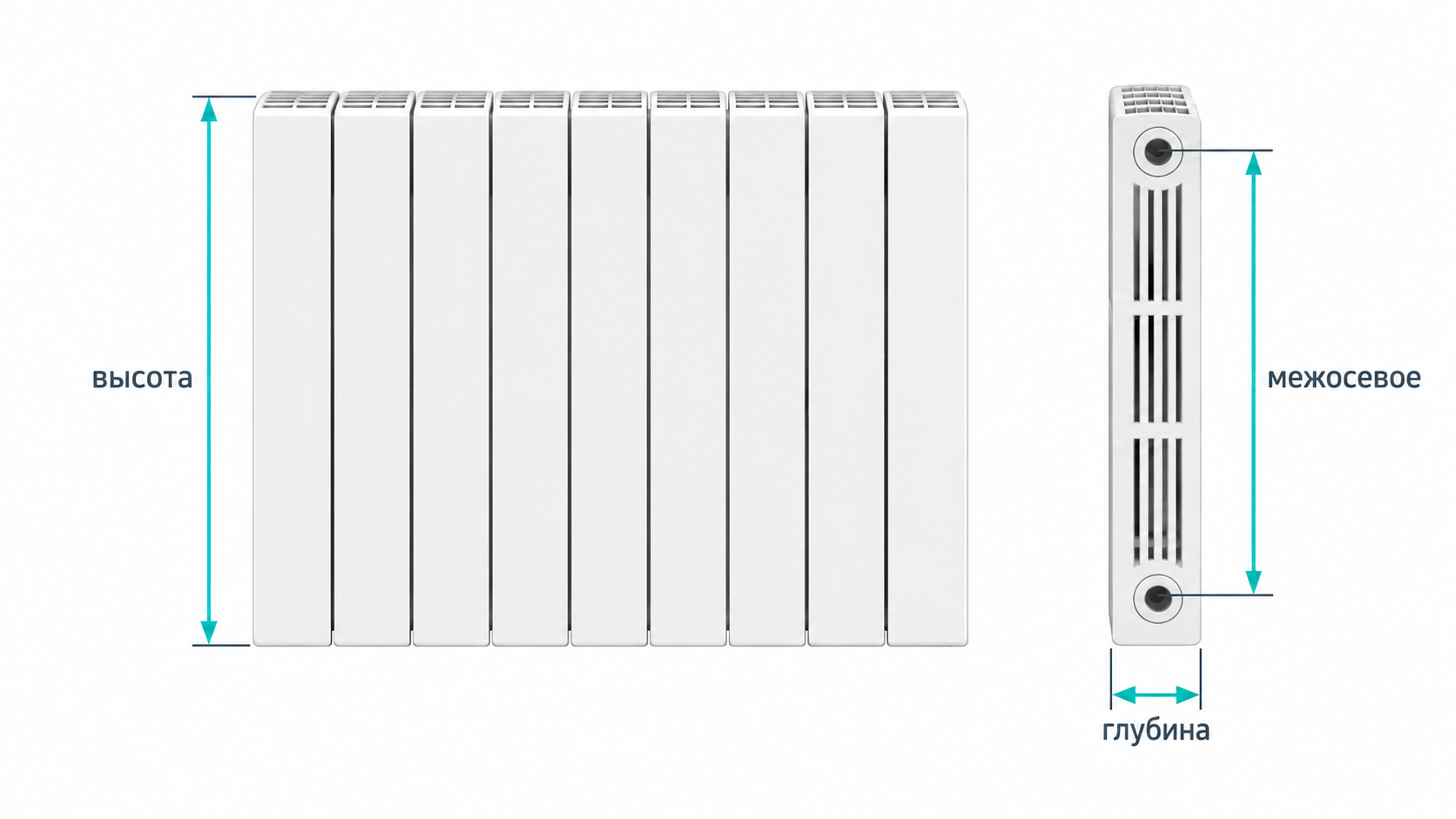

Числа 500 и 350 в названии обычно обозначают межосевое расстояние между присоединительными отверстиями, а не полную высоту корпуса. Для установки под окном проверяют оба параметра: межосевое расстояние и полную высоту. Кроме того, учитывают предусмотренные изготовителем расстояния до пола, стены и подоконника, чтобы сохранить требуемые монтажные зазоры.

Сначала измеряют доступную высоту от пола до подоконника, затем свободную ширину стены и положение существующих подводок. Если трубы сохраняют, важны расстояние между осями подводок и расстояние от поверхности стены до оси подключения. Длина нового радиатора должна позволять разместить арматуру и выполнить соединения без перекоса.

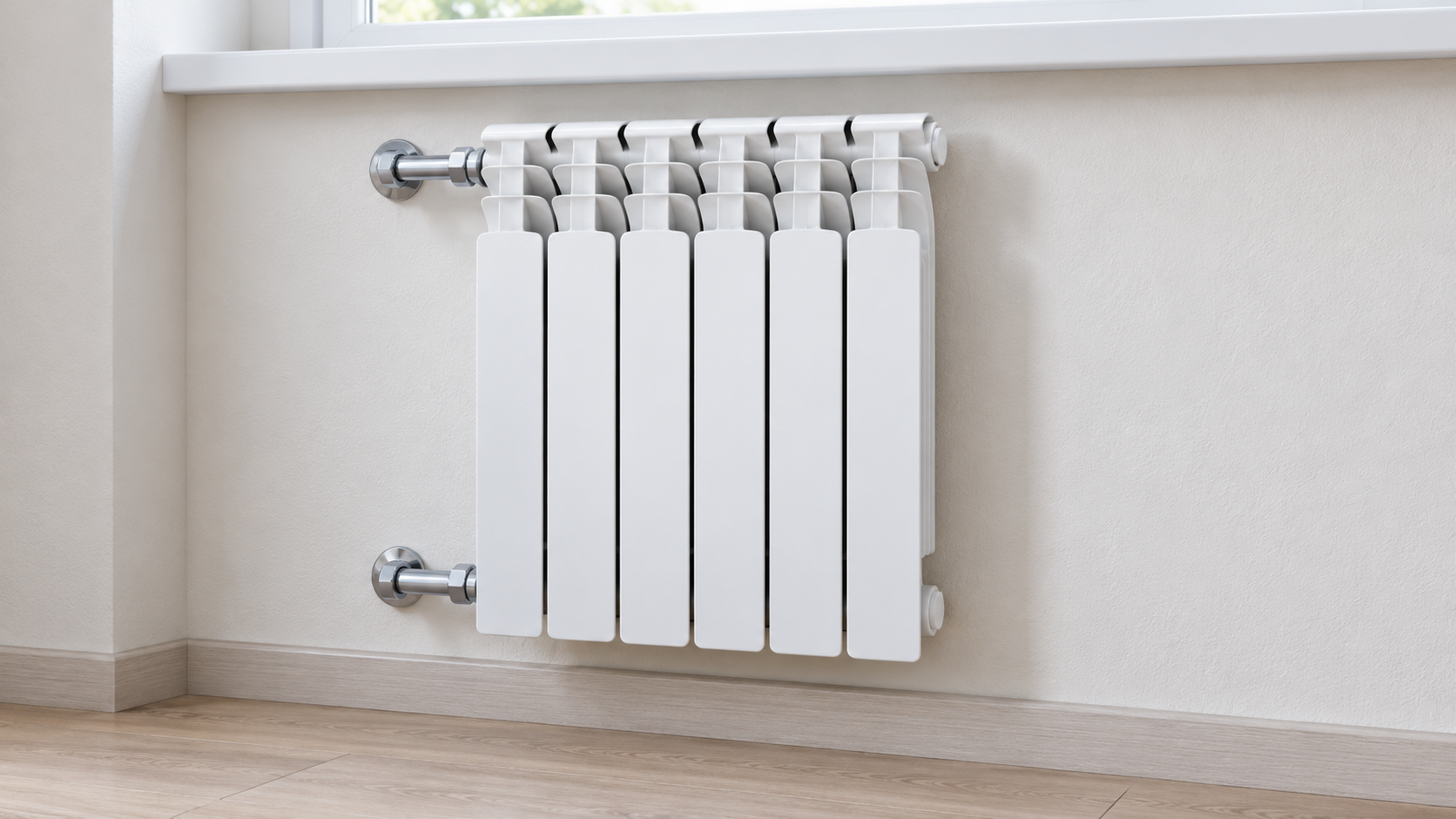

Например, SUPReMO 500 на 10 секций имеет по документации изготовителя высоту 575 мм, длину 800 мм и глубину 90 мм. Межосевое расстояние при этом составляет 500 мм. Эти значения относятся к указанной модели; переносить их на SUNNY HEATER, ROMMER или другой прибор с числом 500 в названии нельзя.

Для невысокого подоконника рассматривают горизонтальные модели с межосевым расстоянием 200, 300 или 350 мм. У низкой модели теплоотдача одной секции может отличаться, поэтому для той же комнаты иногда требуется больше секций. Сначала проверяют теплоотдачу при расчетном режиме, затем убеждаются, что прибор нужной длины поместится на стене.

• Сверьте полную высоту выбранной модели с доступным местом и монтажными зазорами.
• Измерьте свободную ширину с учетом будущей арматуры.
• Проверьте глубину корпуса вместе с расстоянием до стены.
• Сопоставьте оси подводок с заводскими присоединениями и передайте замеры монтажнику.

Какие биметаллические радиаторы лучше: сравниваем серии

Подходящая серия соответствует параметрам системы и дает нужную мощность в доступном месте. Среди совместимых моделей сравнивают конструкцию, теплоотдачу, вариант подключения и условия эксплуатации. Рейтинг только по бренду не заменяет эту проверку, ведь у одного производителя могут быть разные по устройству и размерам серии.

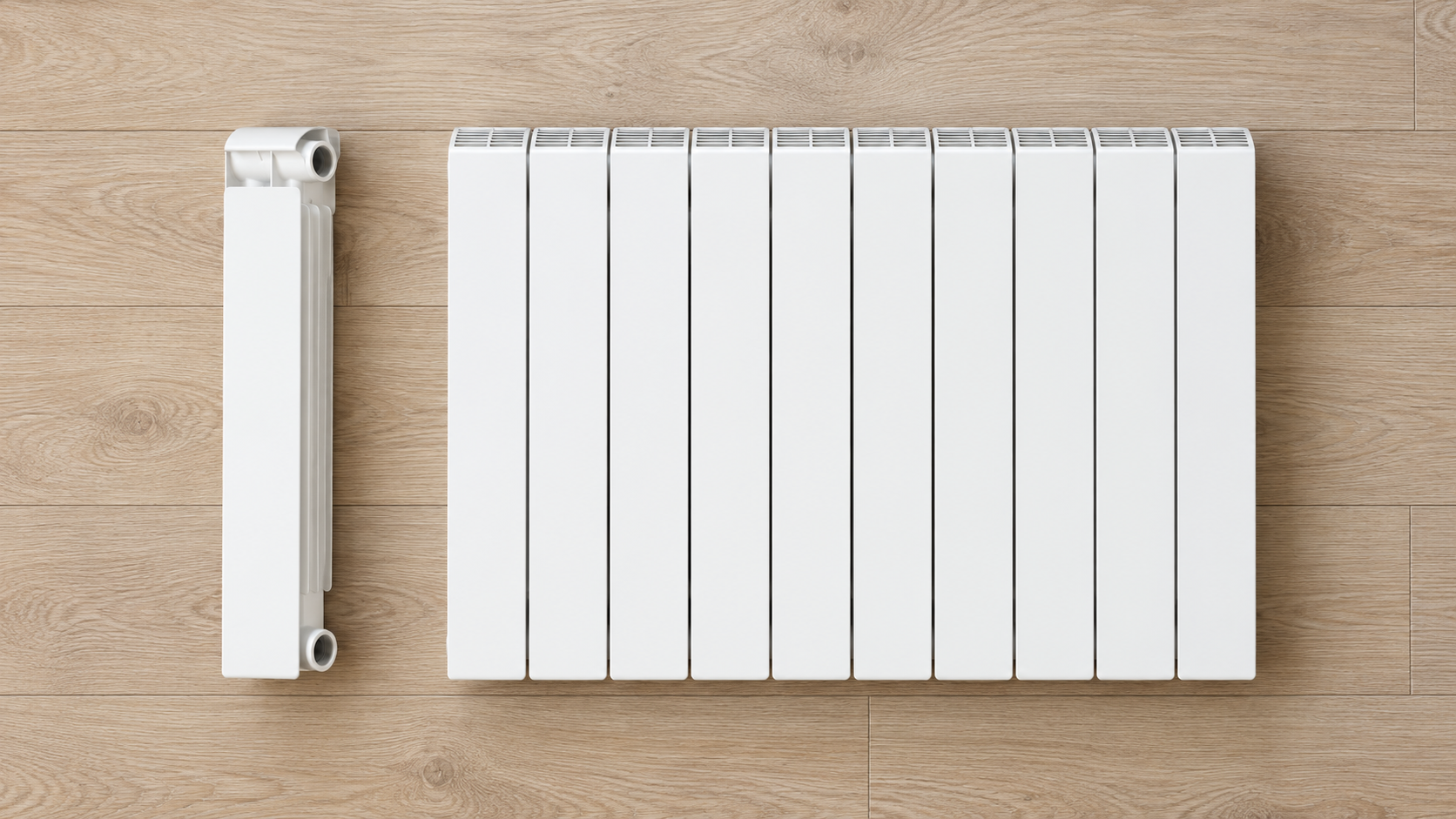

У RIFAR SUPReMO внутренний стальной блок имеет неразборную сварную конструкцию. Прибор покупают в нужном заводском размере, а добавление секций на объекте для него не предусматривают. У секционных моделей возможность изменения сборки проверяют отдельно, поскольку совпадения межосевого расстояния для совместимости секций недостаточно.

Сравнение цены также требует одинаковых условий. Стоимость одной секции нельзя сопоставлять со стоимостью готового радиатора на десять секций. Если для установки нужны дополнительные элементы, их включают в расчет заказа отдельно. Это позволяет сравнить два решения, которые действительно выполняют одну задачу.

У одного бренда одинаковое межосевое расстояние не означает одинакового устройства. RIFAR Base VENTIL проверяют как специальное нижнее исполнение, а SUPReMO выбирают в нужном заводском размере как неразборный прибор. Аналогично у Royal Thermo различают Biliner, Vittoria и PianoForte. Чтобы получить подходящую модель, в заказе указывают точную серию, количество секций, цвет и тип подключения.

После выбора конструкции можно вернуться к ограничению по высоте. В следующей подборке представлены низкие горизонтальные модели с межосевыми расстояниями 200, 300 и 350 мм. Вертикальные Tower в нее не входят, поскольку у них другое расположение секций и другая геометрия.

Как подключить биметаллический радиатор: сбоку или снизу

Боковое или нижнее подключение выбирают по заводскому исполнению радиатора и схеме отопления. Наличие отверстий на корпусе не означает, что направление подачи и обратки можно менять произвольно. Для выбранной серии монтажник проверяет разрешенную схему, направление потока, расположение присоединений и необходимую арматуру.

При замене радиатора в квартире сначала выясняют, можно ли сохранить существующие подводки. Если их положение не совпадает с присоединениями нового прибора, решение согласуют до покупки. Нельзя силой подтягивать трубы к радиатору или рассчитывать, что переходники исправят любое несовпадение размеров. Соединения должны собираться без механического напряжения.

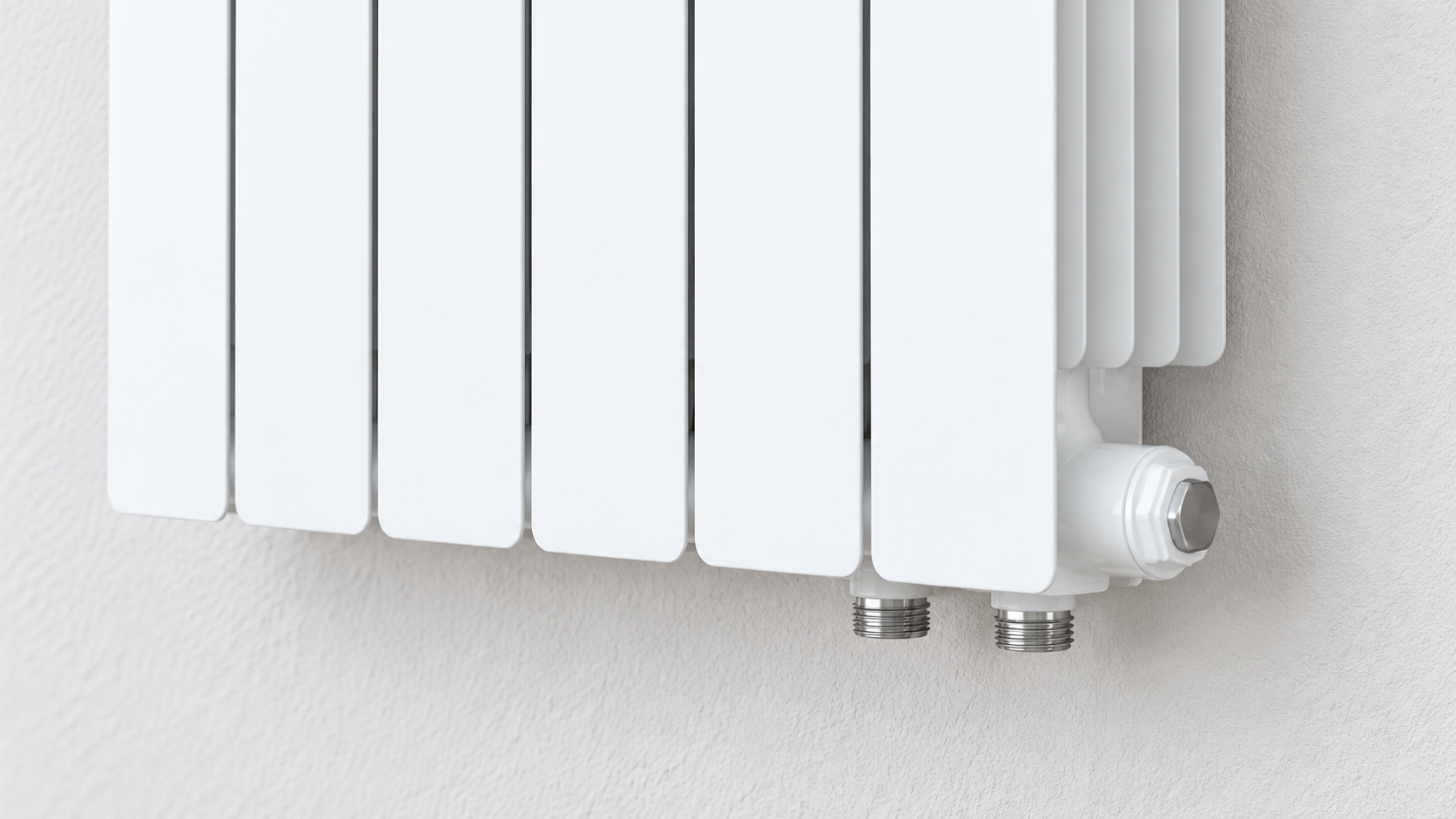

Для нижней подводки в ассортименте есть RIFAR BASE VENTIL 500 BVR на 6 секций с нижним правым подключением. Производитель выделяет VENTIL как специальное исполнение для нижнего подключения. Один переходник не превращает обычный радиатор с боковыми присоединениями в аналог этой модели.

Расположение подводок и тип системы указывают отдельно. Нижнее подключение само по себе не означает, что система двухтрубная, а боковое подключение не подтверждает однотрубную схему. Для управления теплоотдачей подбирают клапан с подходящими характеристиками. Если проект предусматривает замыкающий участок, заменять его произвольным соединением нельзя. До заказа специалисту передают фотографии существующего прибора и труб вместе с замерами. По ним он уточнит исполнение и перечень элементов, а окончательное решение примет с учетом устройства всей системы.

Работы на общедомовой системе отопления согласуют с организацией, которая обслуживает дом. У нее уточняют условия замены и проверки системы после монтажа. Схему байпаса, типы клапанов и способ балансировки определяет специалист по конкретной системе.

Как выбрать вертикальный или цветной биметаллический радиатор

Вертикальный радиатор рассматривают, когда на стене мало места по ширине, но достаточно по высоте. Цветной горизонтальный прибор выбирают после проверки мощности и подключения. При этом декоративное исполнение не отменяет технический расчет. Внешний вид не показывает, сколько тепла получит комната.

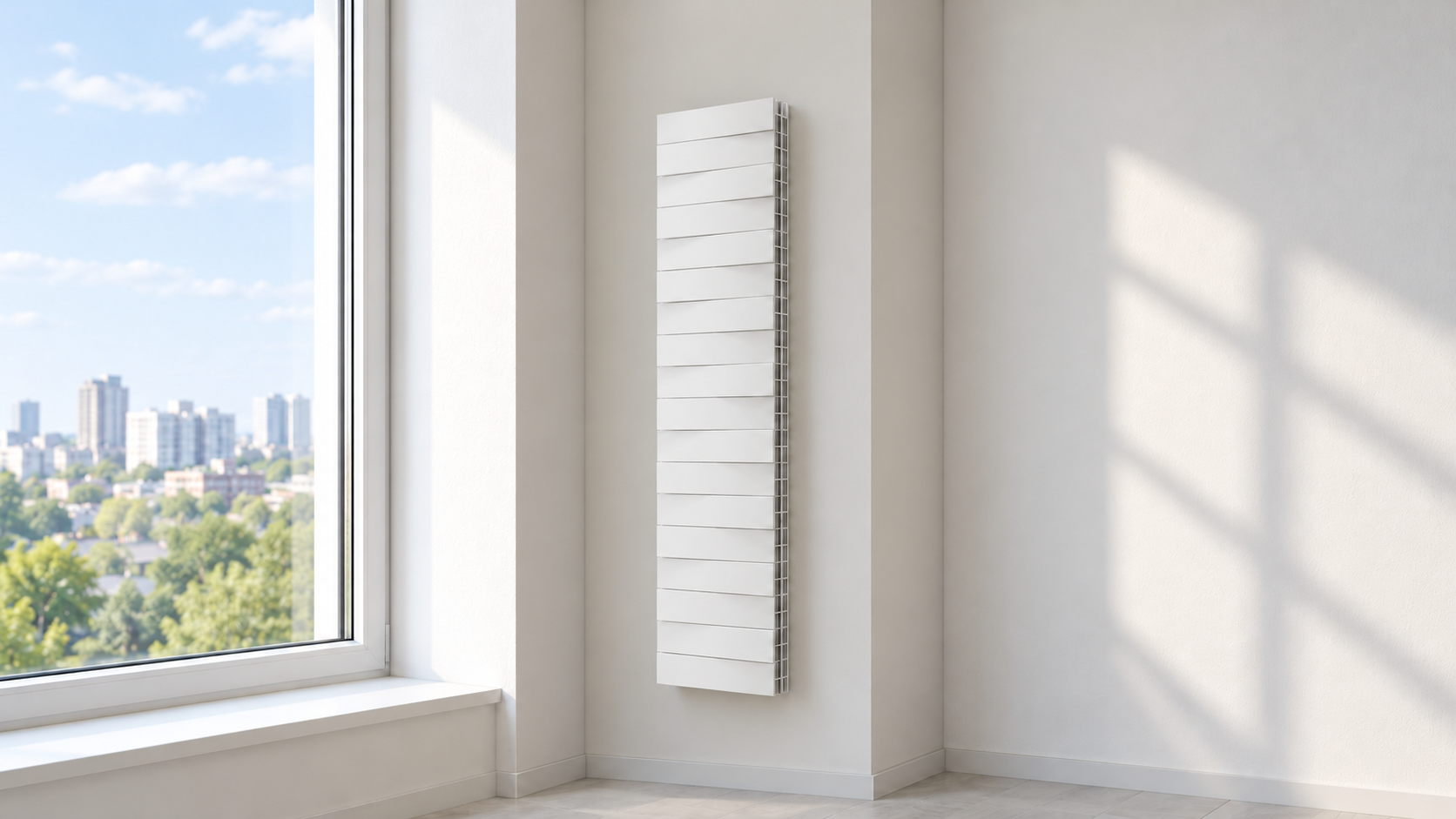

Для PianoForte Tower 200 на 18 секций официальный каталог указывает габариты 1440 × 280 × 100 мм. Это высокий узкий прибор, хотя в названии присутствует число 200. Оно обозначает межосевое расстояние и не позволяет отнести Tower к низким горизонтальным моделям. Для прибора заранее проверяют свободную высоту простенка и возможность подключения.

Заводскую вертикальную модель нельзя заменять обычным радиатором, повернутым на стене. Его внутреннее устройство и разрешенная ориентация могут не соответствовать такой установке. Сравнивая варианты для узкого участка стены, учитывают доступ к арматуре и возможность закрепить прибор с учетом его массы вместе с теплоносителем.

Для цветных серий сверяют технические данные именно выбранного исполнения. Например, черный Biliner на 10 секций нужно сравнивать с другими вариантами по подтвержденной мощности при одинаковом температурном режиме. Делать вывод о превосходстве любого черного радиатора над белым по одному цвету покрытия нельзя.

Внешние ограничения тоже учитывают заранее. Плотная штора или декоративный экран могут мешать свободной передаче тепла и искажать показания датчика термоголовки. Поэтому место радиатора и термоголовки выбирают вместе с планировкой помещения. Ниже собраны заводские вертикальные Tower разных размеров и отделок.

Нужна ли термоголовка для радиатора и что заказать вместе

Термоголовка автоматически регулирует теплоотдачу радиатора через совместимый термостатический клапан. Она реагирует на температуру у датчика и изменяет степень открытия клапана. Однако термоголовка не повышает мощность недостаточного радиатора и не исправляет ошибку в расчете отопления.

Сначала выбирают радиаторные клапаны и вентили под схему системы, а затем совместимую головку. Проверяют присоединение клапана к трубе, тип крепления термоголовки и условия установки датчика. Подходящую термоголовку для радиатора нельзя определить по одному внешнему сходству.

Если шторы, экран или мебель закрывают чувствительный элемент, он может измерять температуру воздуха в ограниченном пространстве рядом с радиатором. Возможность применения выносного датчика и место его установки проверяют по инструкции регулятора. Вместе с арматурой подбирают комплектующие для радиаторов, учитывая материал стены и состав поставки прибора.

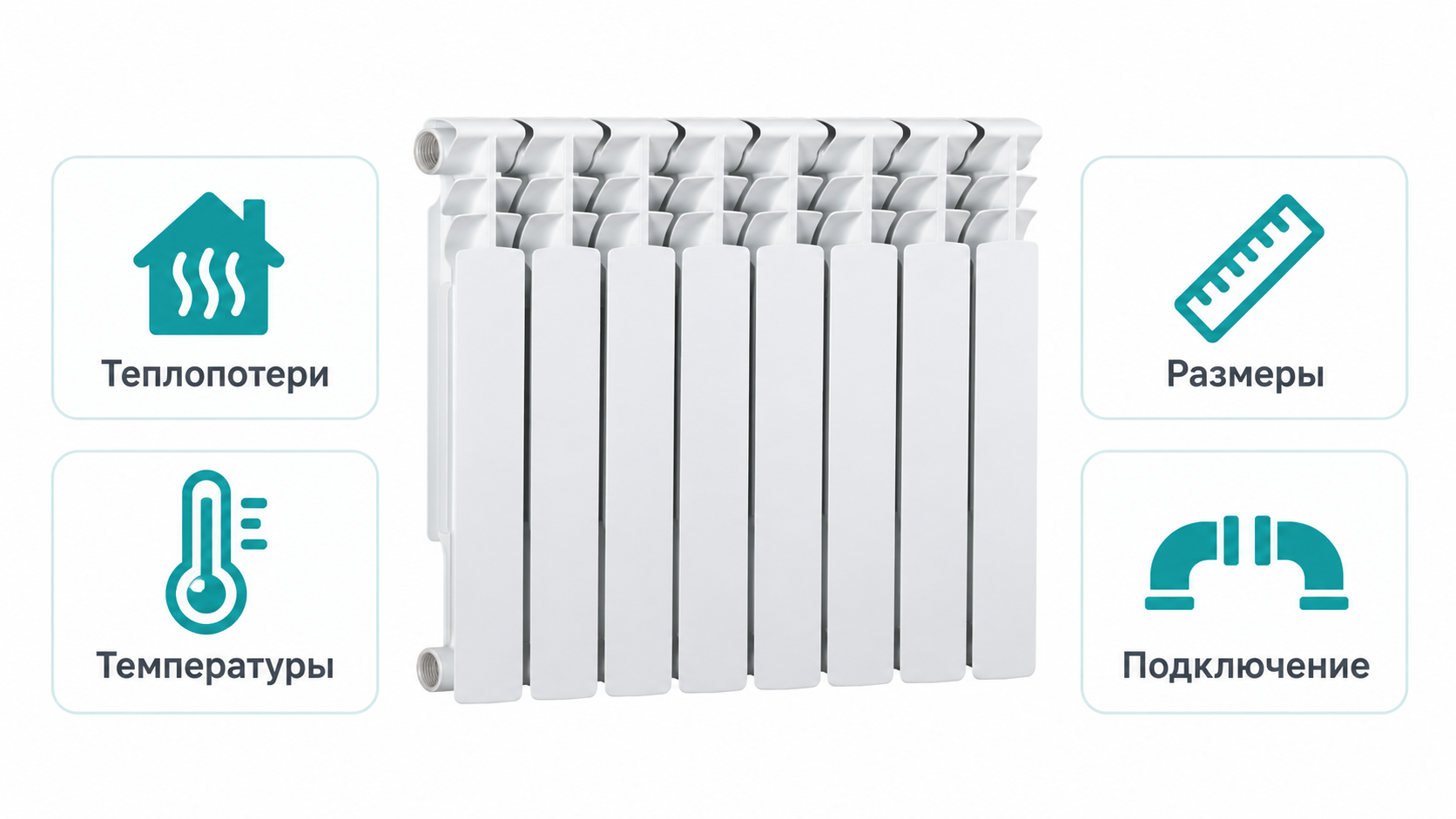

• Передайте расчетные теплопотери комнаты и температуры подачи, обратки и воздуха.
• Укажите полное название радиатора, количество секций и выбранный цвет.
• Приложите замеры места установки и опишите положение существующих подводок.
• Уточните схему отопления, требования к арматуре и перечень элементов, которые уже есть на объекте.

По этим данным проще согласовать радиатор, совместимую арматуру и крепление одним заказом. Если часть сведений неизвестна, их уточняют у монтажника или обслуживающей организации до окончательного выбора. Так не придется менять уже купленный прибор из-за неподходящего подключения или нехватки места.

Передайте менеджеру расчетные параметры, размеры места установки и сведения о подводках. Он поможет подобрать модель и согласовать нужные принадлежности.
