Дверной замок: подбор размеров и механизма для замены

Для замены дверного замка сначала определяют, нужен ли весь корпус, личинка или защелка. Затем сверяют посадочные размеры и выбирают запирание на ключ, внутренний фиксатор либо механизм без запирания. Такой порядок помогает сохранить существующую врезку и подобрать совместимые ручки и ответную часть.

В разделе дверных замков и защелок есть механизмы для межкомнатных, входных, раздвижных и стеклянных дверей. Они решают разные задачи, поэтому похожая отделка или одинаковое слово "замок" в названии еще не означают взаимозаменяемость.

Менять дверной замок целиком или только личинку?

Если цилиндровый замок исправен, а заменить нужно ключи, часто достаточно новой личинки подходящего размера и типа. Корпус меняют при его неисправности или переходе на другой механизм. При заедании только на закрытой двери сначала проверяют положение полотна и ответной планки, поскольку новый замок не устранит перекос коробки.

Личинкой называют цилиндровый механизм, в который вставляют ключ. Он передает движение запорному механизму внутри корпуса. Защелка удерживает прикрытую дверь язычком, но сама по себе не обязательно запирает помещение. Поэтому для проходной комнаты, ванной и входной двери потребуются разные варианты.

Для замены только личинки переходят в раздел цилиндров и накладок. При подборе корпуса старую модель желательно определить по маркировке и сопоставить с размерным чертежом новой. Фото торца двери помогает найти семейство механизма, но без замеров не подтверждает совместимость.

Какие размеры замка измерить перед покупкой

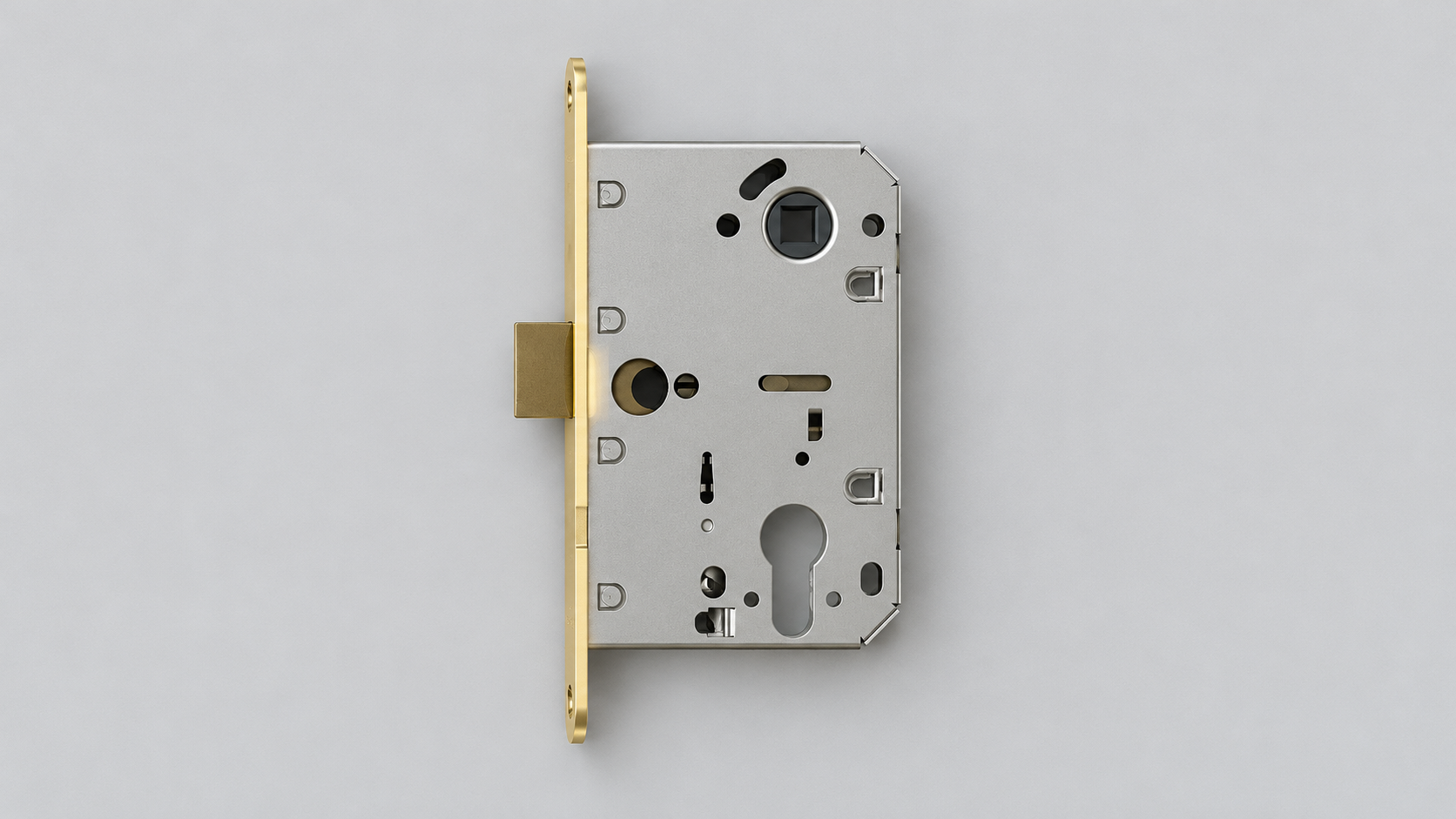

Перед покупкой врезного замка сравнивают бэксет, межосевое расстояние, размеры корпуса и торцевой планки. Дополнительно проверяют крепежные отверстия и положение язычка или ригелей. Совпадение одного размера не означает, что новый механизм встанет в старую выборку.

Бэксет, или дорнмасс, задает удаление рабочей оси от лицевой поверхности торцевой планки. У защелки без цилиндра ориентируются на центр квадрата ручки, у цилиндрового корпуса сверяют обозначение оси на чертеже производителя. Измеряют до центра отверстия, а не до его края и не от задней стенки корпуса.

Межосевое расстояние у корпуса под цилиндр измеряют между центром квадрата ручки и центром цилиндра. У WC-механизма нижней точкой служит центр привода фиксатора. Эти расстояния определяют положение фурнитуры на полотне; их нельзя заменять расстоянием между крепежными винтами ручки.

• Сопоставьте высоту, глубину и толщину металлического корпуса с имеющейся выборкой в полотне.
• Измерьте длину и ширину торцевой планки, проверьте скругления и положение крепежных отверстий.
• Запишите бэксет и межосевое расстояние в миллиметрах с указанием точек измерения.
• Сверьте квадрат ручки, привод фиксатора либо профиль цилиндра с выбранной фурнитурой.
• Проверьте сторону открывания и возможность перестановки язычка по инструкции конкретной модели.
• Сопоставьте положение ответной части с высотой язычка и ригелей, а для входной двери учтите дополнительные тяги, если они предусмотрены.

Например, у двух защелок может совпадать лицевая планка, но отличаться положение квадрата. В таком случае существующие ручки не совместятся с новым корпусом. Возможна и обратная ситуация, когда квадрат подходит, а более глубокий корпус требует новой выборки. Оба несоответствия нужно выявить до покупки.

Магнитная или механическая защелка для межкомнатной двери?

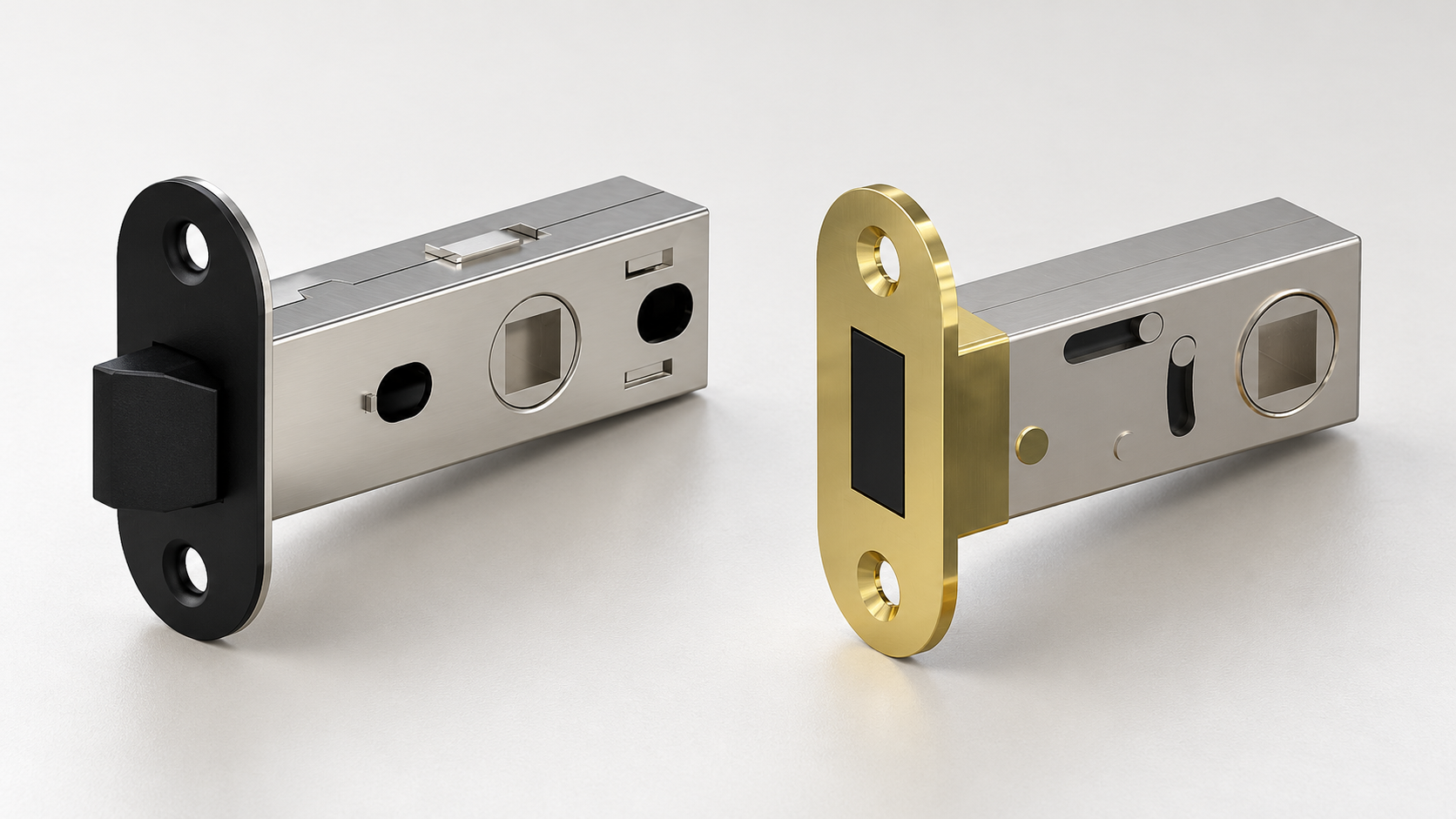

Для межкомнатной двери без запирания выбирают защелку с пружинным язычком, магнитным механизмом или шариком. Принцип действия и материал язычка проверяют отдельно, поскольку магнитный механизм тоже может иметь пластиковый язычок. Затем сравнивают удобство закрывания и совместимость с коробкой. Надпись "магнитная" не гарантирует полной тишины, поскольку звук зависит и от механизма, и от установки двери.

У пружинной защелки скошенный язычок выступает из торца и уходит внутрь при нажатии на ручку. Когда дверь закрывают, он проходит по ответной планке и удерживает полотно. В Защелке LP-1 SBlack применяется пластиковый язычок; корпус и форма ответной части должны соответствовать существующей врезке.

В магнитном механизме язычок взаимодействует с ответной частью при сближении двери с коробкой. Например, Защелка магнитная Bravo M-1 G Золото относится к исполнениям без запирания. Такой вариант не обеспечивает приватность ванной, потому что для нее потребуется отдельная функция запирания.

Шариковые ЗШ2 выделяют в отдельный вариант удержания двери, а не в замену любому замку с ручкой. В финских корпусах назначение запирания зависит от совместимой фурнитуры. Поэтому Замок Фин 214 PB Золото (без отв.планки) и Замок стальной язычок Фин 114 C Хром (отв.планка 0045) подбирают по своей системе, отдельно проверяя ответную планку.

Чем закрывать дверь ванной и спальни изнутри

Чтобы закрывать ванную или спальню изнутри, нужен механизм с функцией WC и совместимый поворотный фиксатор. Для ванной проверьте возможность предусмотренного производителем аварийного отпирания снаружи. Обычная защелка без запирания такой функции не добавляет, даже если внешняя ручка выглядит одинаково.

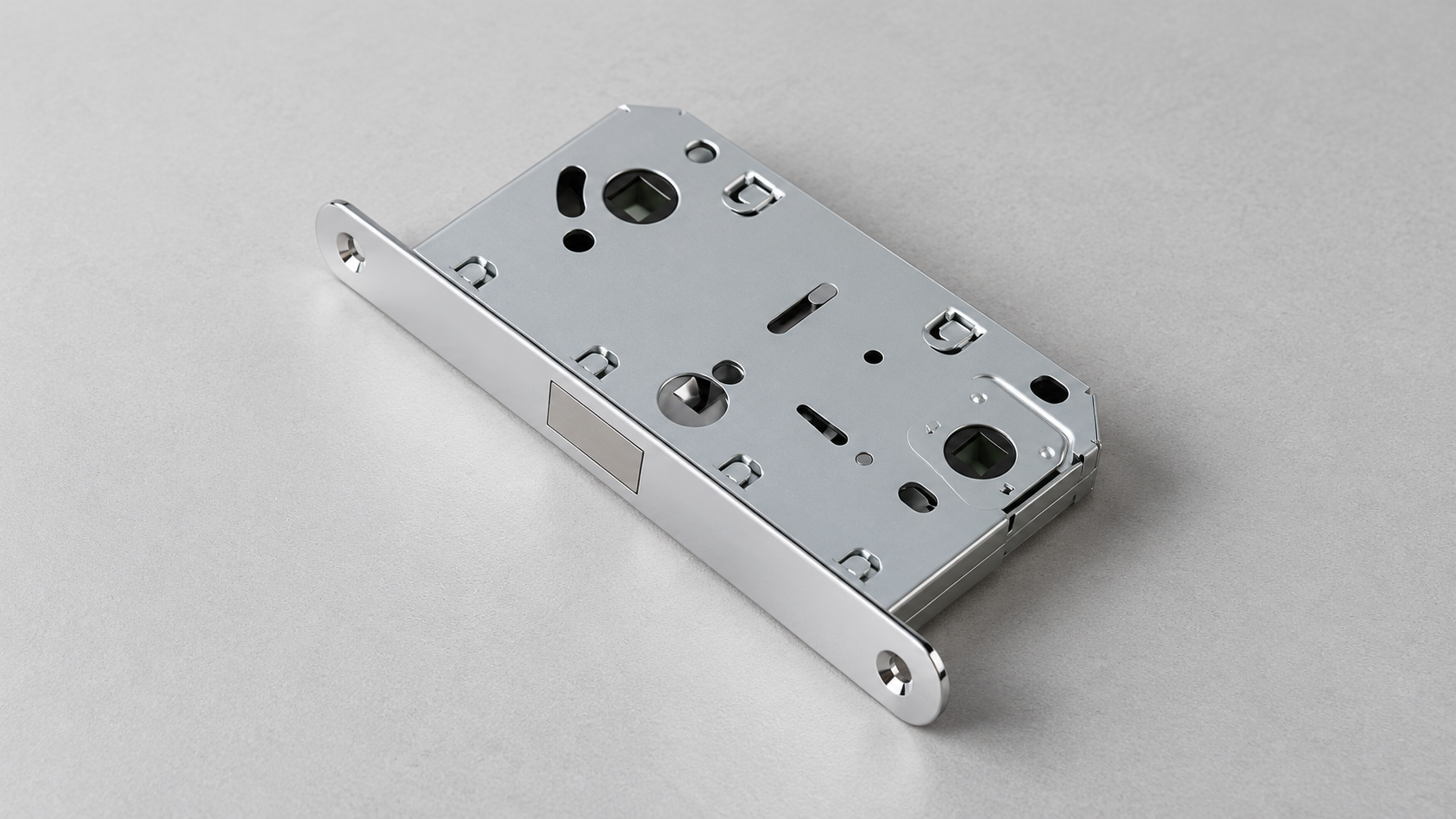

Магнитные LM-3-WC и механические LP-3-WC решают одну задачу приватности, но отличаются устройством язычка. Защелка LM-3-WC Chrome подойдет только при совпадении посадочных размеров и привода фиксатора с фурнитурой вашей двери. Одинаковый цвет ручки и корпуса этого совпадения не подтверждает.

Фиксатор, или завертка, устанавливается на полотне и управляет механизмом через свой привод. Его не следует путать с цилиндром ключ-фиксатор, у которого с другой стороны предусмотрено управление ключом. Перед заказом уточняют, какие наружная и внутренняя детали уже есть, чтобы не купить лишние накладки и не оставить дверь без нужного управления.

Если в квартире меняют сразу несколько дверей, удобнее заранее записать функцию каждой: проходная, закрывающаяся изнутри или запираемая на ключ. Тогда одинаковые по отделке ручки можно подобрать к разным механизмам. На санузел не попадет проходная защелка, а для гостиной не придется заказывать ненужный цилиндр.

Дверная ручка с замком: проверьте цилиндр и крепеж

Для межкомнатной двери с ключом выбирают корпус под цилиндр либо готовый набор с ручками и механизмом запирания. В первом случае состав заказа проверяют по отдельным деталям. Во втором все равно сверяют посадку и допустимую толщину полотна, поскольку готовая поставка не делает замок подходящим к любой двери.

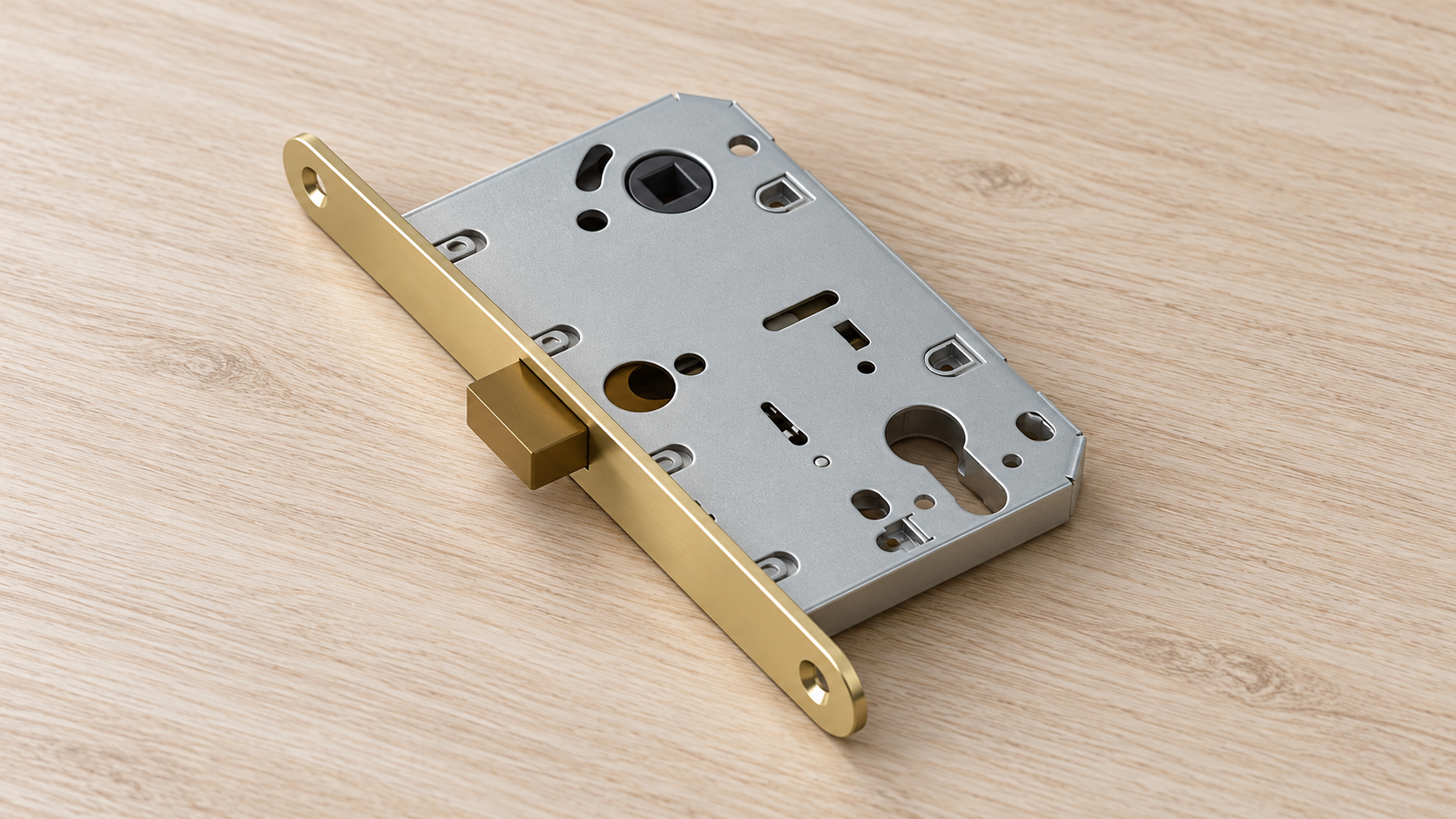

Замок пластиковый язычок Bravo P-3-CL G Золото относится к межкомнатным корпусам CL. Название корпуса не подтверждает наличие цилиндра и ключей в поставке. Для такого заказа заранее согласуют цилиндр нужной длины и исполнения, ручки и накладки, а также крепеж, который предусмотрен производителем.

Готовую поставку можно рассмотреть на примере изделия Замок цилиндровый 0823/60-C AB Бронза (фикс., с ручкой, 5 ключей). В разделе также есть другие исполнения 0823/60-C и 0827/60-C. В исследованных исполнениях указана толщина двери до 36 мм. Поэтому перед покупкой сверяют толщину полотна с документацией именно выбранного набора и длиной его соединительных деталей.

• Для корпуса CL проверьте, включен ли цилиндр с ключами в поставку, и при необходимости подберите его отдельно.
• У ручек на общей планке сопоставьте межосевое расстояние с корпусом и крепежными отверстиями полотна.
• Для раздельных ручек и накладок проверьте, не мешают ли друг другу крепеж и корпус замка.
• У готового набора сверяйте комплектацию и толщину двери, а не только количество ключей.

Ручки можно подобрать в разделе дверных ручек, а внутренние завертки и похожую фурнитуру искать в разделе ручек-защелок и фиксаторов. Сначала согласуют механизм и посадку, затем отделку. Даже близкие оттенки хрома или золота стоит сопоставлять по конкретным сериям.

Как подобрать врезной замок для входной двери

Для входной двери подбирают замок по точной модели старого корпуса, посадочным размерам и предусмотренной защите двери. Межкомнатный механизм не заменяет входной только потому, что подходит по отверстию под ручку. У стальной двери особенно важно сохранить совместимость с ригелями, ответными отверстиями и дополнительными тягами.

У цилиндрового замка секретная часть выполнена отдельным цилиндром, а у сувальдного находится в корпусе и управляется соответствующим ключом. В двухсистемной модели эти системы объединены. Но само наличие двух систем не доказывает, что конкретная сборка защищает лучше любых двух отдельных замков, поскольку результат зависит от исполнения и всей двери.

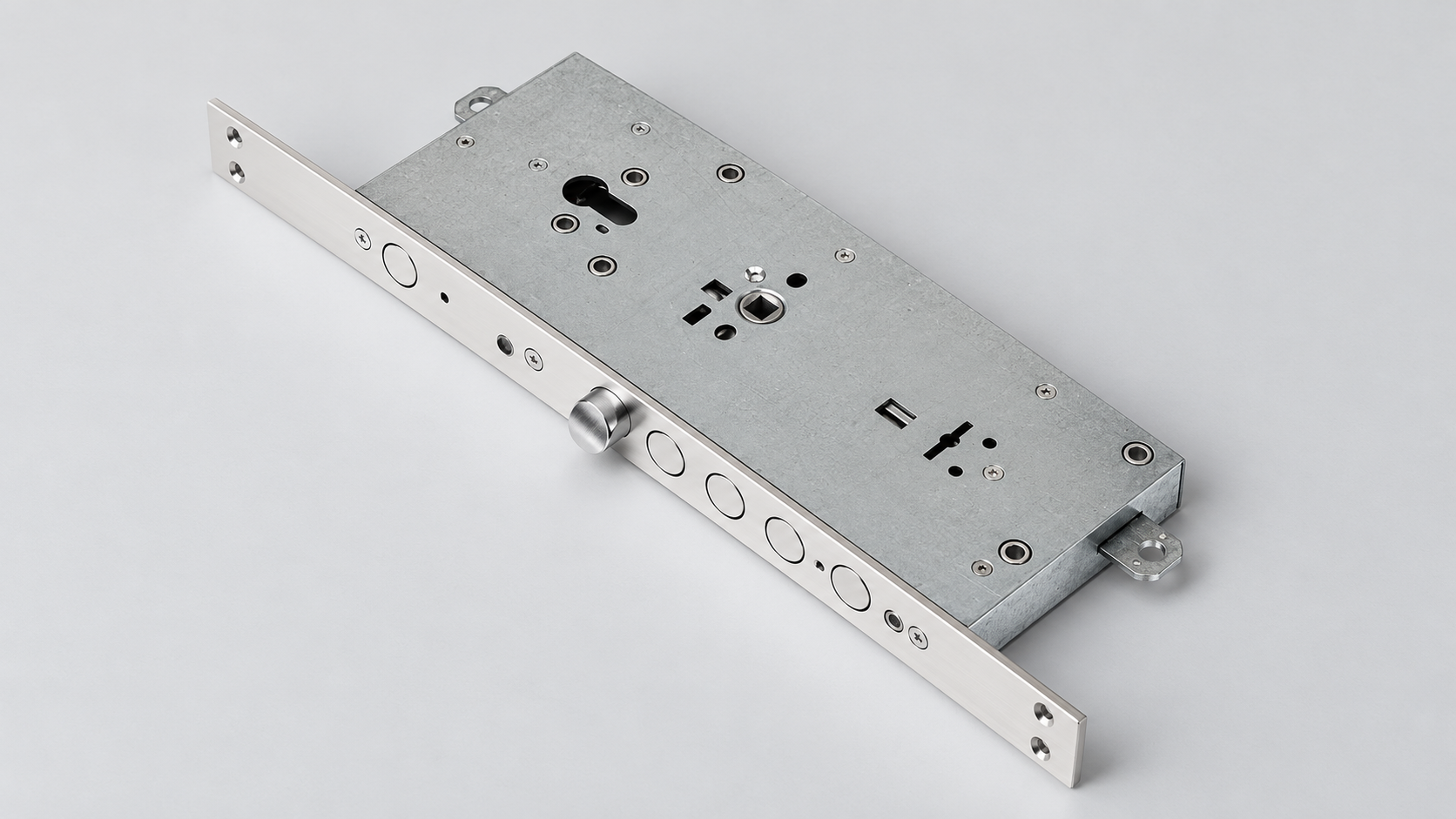

Замок двухсистемный перекодируемый Kale 476 LR (ЗВ13, 4 класс, 5+1 ключей 75 мм) входит в эту отдельную группу. В обозначении указана длина ключа, а не бэксет корпуса. Порядок перекодировки и требования к защите сверяют с паспортом модели, поэтому переносить приемы от другого замка на нее нельзя.

Если корпус имеет тяги дополнительного запирания, их положение и ход включают в проверку замены. Также выясняют, можно ли обслужить механизм без доработки полотна. Если подходящего корпуса с прежней посадкой нет, изменение врезки согласуют с установщиком двери. Это позволяет оценить не только размеры механизма, но и возможность закрепить его в существующем полотне.

Для купе и стеклянных дверей нужен другой механизм

Для купе выбирают механизм, предназначенный для раздвижной двери, а для стеклянного полотна проверяют специальное крепление и подготовку стекла. Корпус обычного распашного деревянного блока не заменяет эти изделия. При подборе замены требуется совпадение не только функции, но и формы посадочных мест.

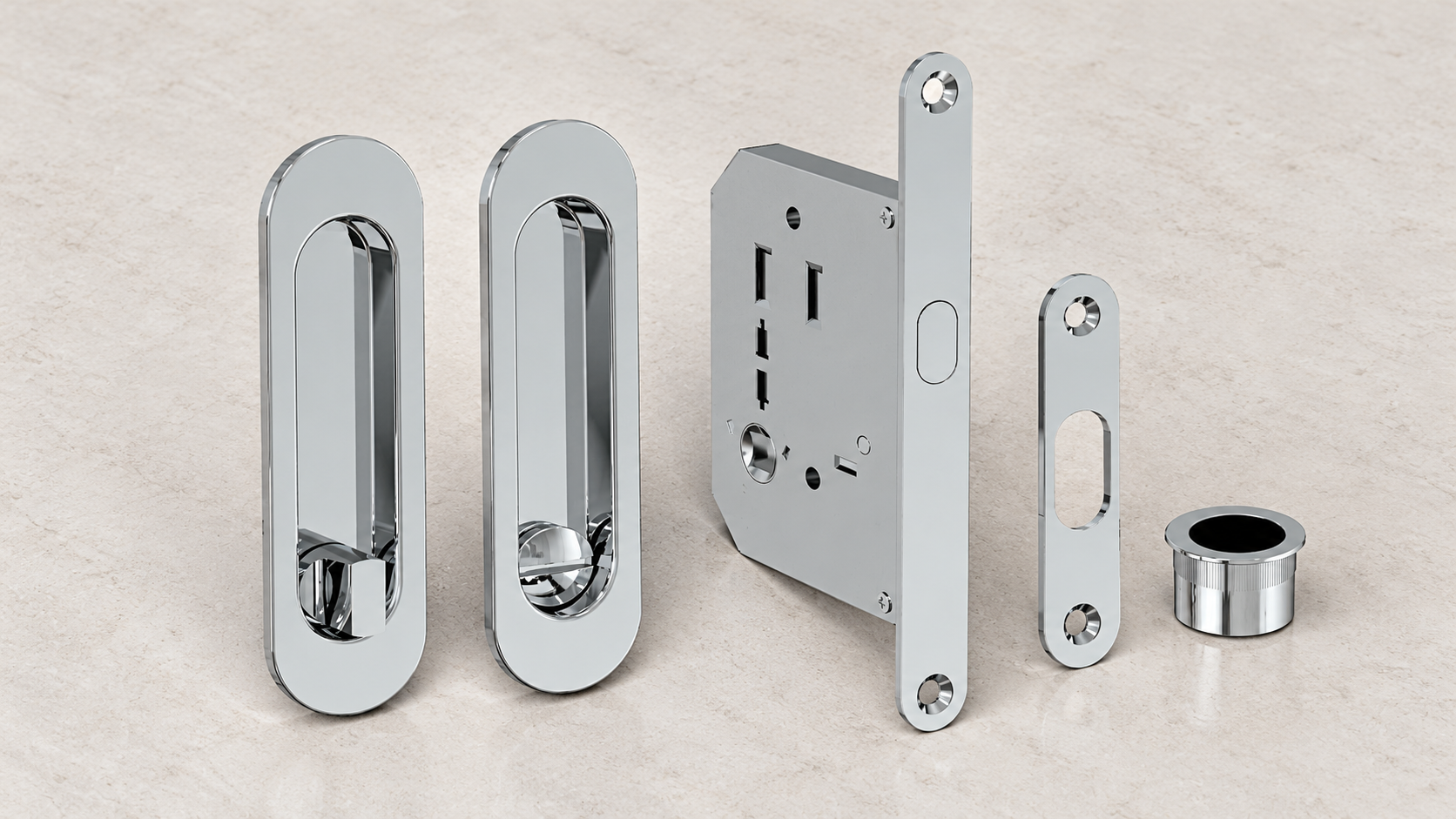

Замок Купе Bravo SL-2 C Хром (фикс., с ручкой) объединяет запирающий механизм с предназначенными для купе ручками. В эту же группу входят защелки SLZ-2-WC для раздвижных и складных дверей. Нельзя считать их взаимозаменяемыми только по обозначению WC, поэтому отдельно сравнивают размеры корпуса, способ управления и ответную часть.

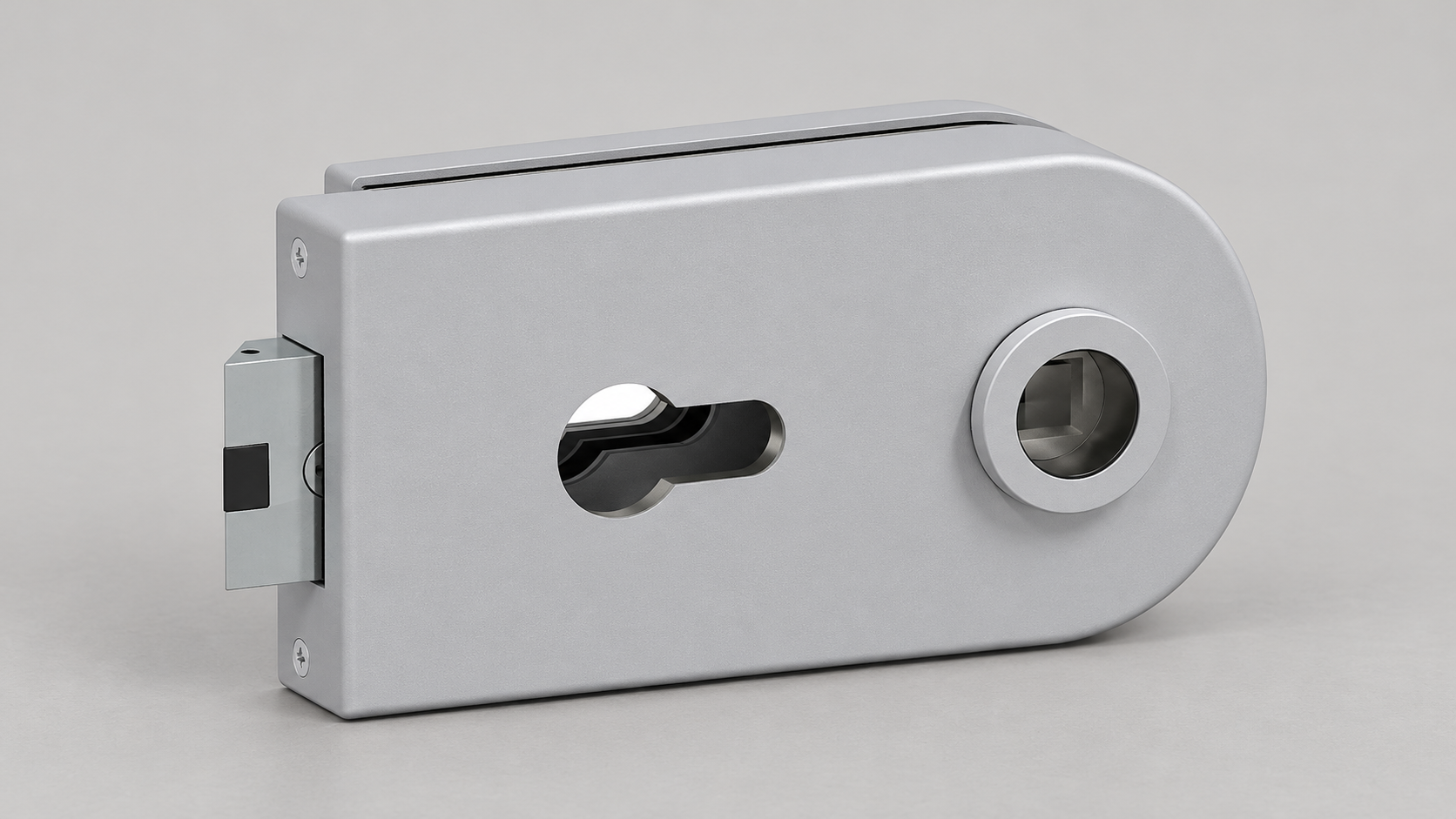

Для стеклянной двери в разделе есть Замок метал.-пласт. язычок Bravo CT MP-600-CL AL Алюминий и исполнения MP-600-00 без запирания. Суффикс относится к функции механизма, а не к толщине стекла. До заказа проверяют предусмотренные отверстия и вырезы, толщину полотна, подходящую ручку и ответную часть.

Замок под цилиндр и защелку без запирания не заменяют друг другом без проверки всей фурнитуры. У дверей с двумя стеклянными полотнами особенно важна ответная часть на соседнем полотне. Если существующая подготовка стекла не совпадает с чертежом изделия, решение принимает изготовитель или установщик двери; корпус не подбирают с расчетом на случайную подгонку.

Подберите ответную планку, ручку и остальные детали

Ответную планку подбирают к конкретному язычку или ригелю, положению коробки и способу крепления. Лицевая планка находится на торце полотна, а ответная часть принимает запирающий элемент со стороны коробки либо второго полотна. Это разные детали, поэтому их названия нужно уточнить перед заказом.

Для финской системы в разделе есть ответные планки FIN 0045 и FIN 0068, а также отдельно продаваемые лицевые FF-3 разных отделок. Их сравнивают по назначению и чертежу, не выбирая только по цвету. Ответная часть для дверей СТ 500SBL ANB Алюминий относится к стеклянным дверям и не является заменой планке деревянной коробки.

Перед окончательным выбором запишите состав поставки по каждой двери: корпус, ответная часть, ручки, механизм запирания и предусмотренный крепеж. Если часть фурнитуры остается старой, отметьте ее размеры и состояние. Менеджеру будет проще сопоставить новый механизм с существующей дверью, когда есть маркировка, замеры и фотографии обеих сторон полотна.
