Гибкая черепица для крыши: серии, монтаж и комплектующие

Гибкая черепица собирается из штучных листов с фигурными лепестками - их называют гонтами. Каждый гонт прибивается оцинкованными гвоздями к сплошному основанию из ОСП или фанеры, а нижний самоклеящийся слой подплавляется на солнце и склеивает гонты между собой. Получается герметичный ковер, который повторяет геометрию крыши без щелей и нахлёстов в полволны, как у профнастила. Ниже разберём, чем отличаются серии, какой битум брать в холодный регион и что обязательно докупать к самим гонтам, иначе через пару лет пойдут протечки в ендовах.

Что такое гибкая черепица и из чего состоит гонт

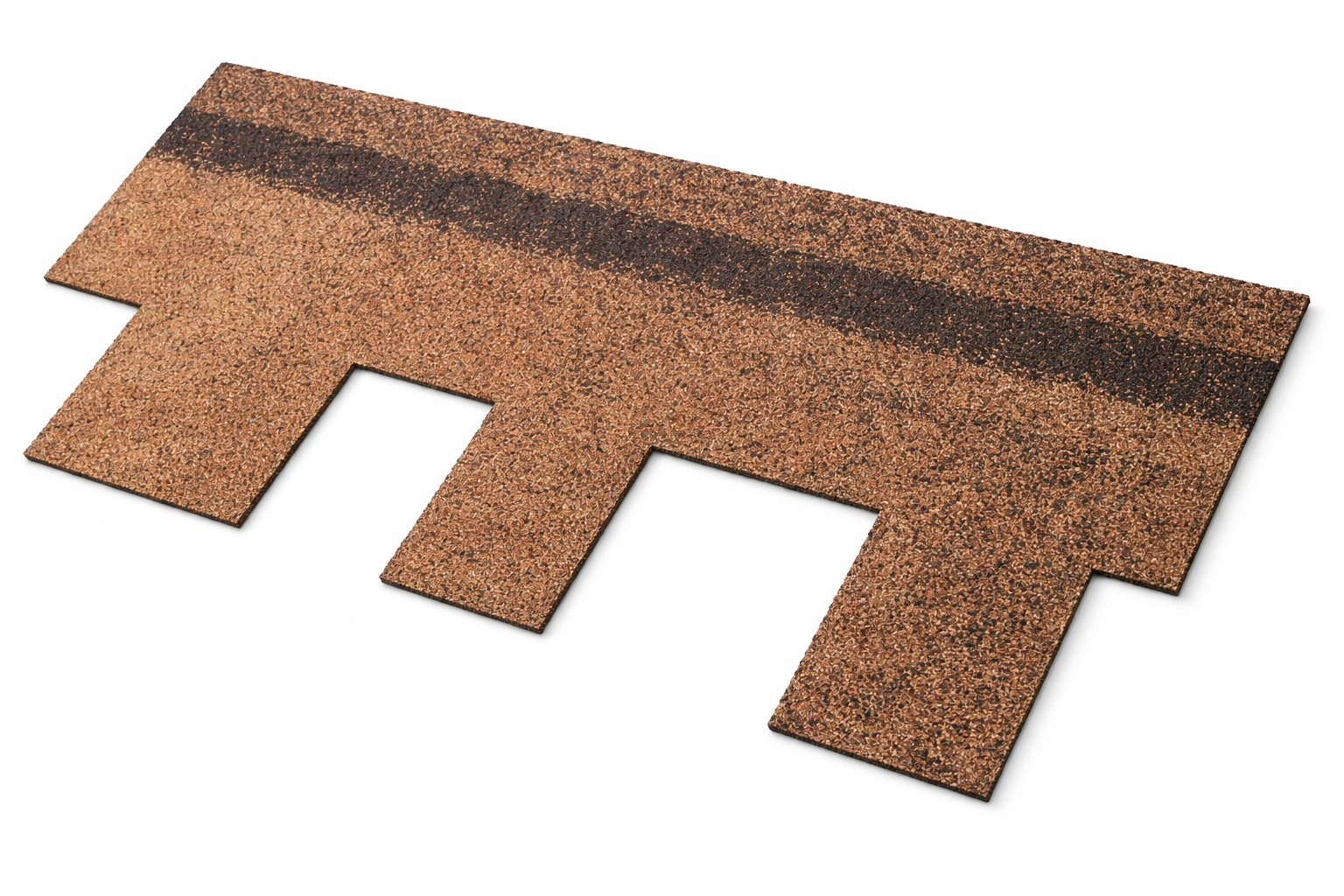

Гонт - это лист длиной около 1000 мм и шириной 317-391 мм с фигурно вырезанным нижним краем. Нижний край называют лепестками, и именно от их формы зависит рисунок готовой кровли. В упаковке производитель кладёт от 14 до 22 гонтов, что покрывает 2-3,1 м2 крыши с учётом нахлёстов.

Если разрезать гонт поперёк, видно слоистую структуру. Снизу вверх:

• Защитная плёнка - её снимают перед монтажом, чтобы открыть самоклеящийся слой.
• Самоклеящаяся битумная полоса - схватывается с подкладочным ковром или с нижележащим рядом черепицы при нагреве солнцем.
• Стеклохолст плотностью 80-110 г/м2 - армирующая основа, которая держит размер гонта и не даёт битуму растягиваться.
• Битум модифицированный или окисленный - основная масса, на неё приходится около 80% веса гонта.
• Базальтовый гранулят - крупная цветная посыпка, которая защищает битум от ультрафиолета и одновременно даёт декоративный эффект.

У многослойной черепицы добавляется ещё один или два слоя стеклохолста и битума, склеенных со смещением. За счёт этого нижний край выглядит объёмным, а сама плитка тяжелее и устойчивее к ветру. Подробности про слойность - в следующем разделе.

Однослойная или двухслойная: какая гибкая черепица лучше

По числу слоёв стеклохолста гибкая черепица делится на три группы. Однослойная - самая лёгкая и дешёвая, её обычно берут на хозпостройки, гаражи и дачные домики. Двухслойная (ламинированная) - основной выбор для жилого дома: тяжелее, объёмный рисунок и срок службы заметно дольше. Трёхслойная относится к премиум-сегменту, имитирует натуральный сланец и встречается в частном строительстве редко.

SBS или окисленный битум - как выбрать под климат

Битум в гонте бывает двух типов, и это важнее формы лепестков. Окисленный битум дешевле в производстве, но при морозе ниже -15 С° теряет эластичность и трескается на сгибах. Его кладут на бюджетные серии: Shinglas Оптима и Финская, Docke BASIC и STANDART. Для южных регионов и для хозпостроек окисленный нормально работает, для средней полосы и севернее - уже рискованно.

SBS-модифицированный битум содержит добавку стирол-бутадиен-стирола. Это резиноподобный полимер, который сохраняет гибкость до -35 С° и при этом не плавится в +90 С° на солнцепёке. SBS ставят на премиум-серии: Shinglas Кантри, Комфорт, Классик и Ультра, а также на всю линейку Docke PREMIUM (Цюрих, Женева, Шеффилд, Dragon). Если дом стоит в регионе, где зимой бывает -25 С° и ниже, выбор только в пользу SBS - окисленный отслужит 5-7 лет вместо заявленных двадцати.

Формы нарезки гонтов: драконий зуб, дранка, кирпич, гексагон

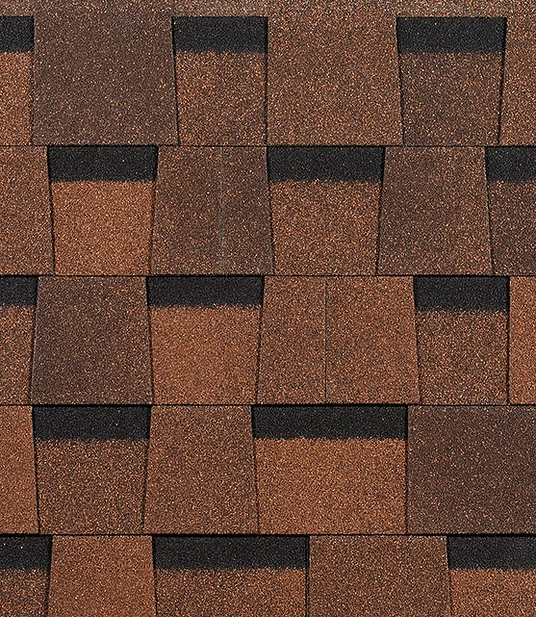

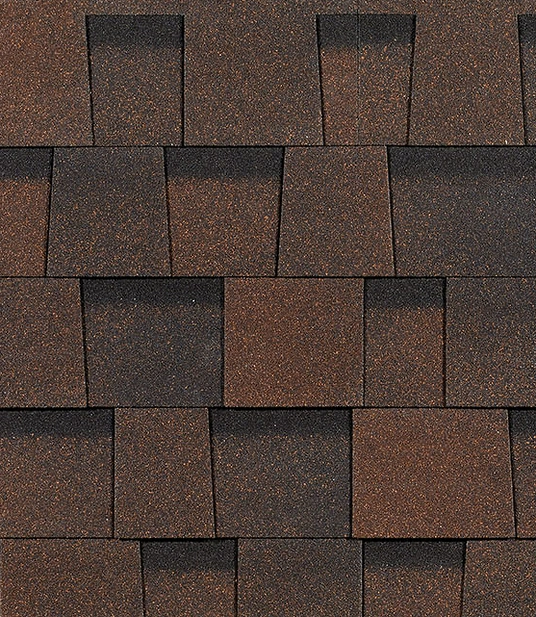

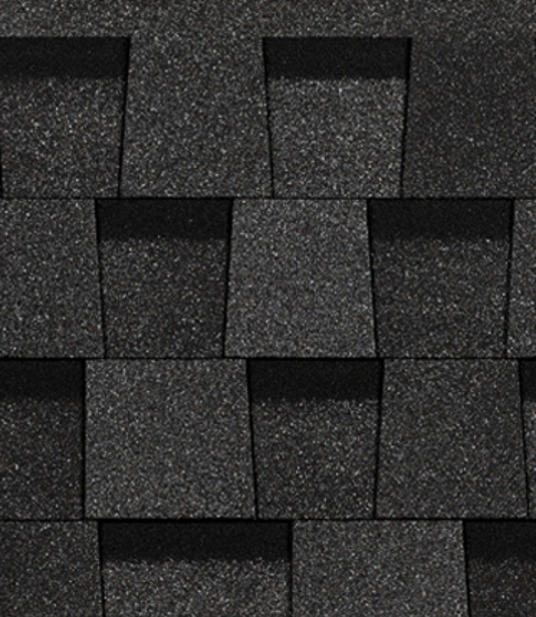

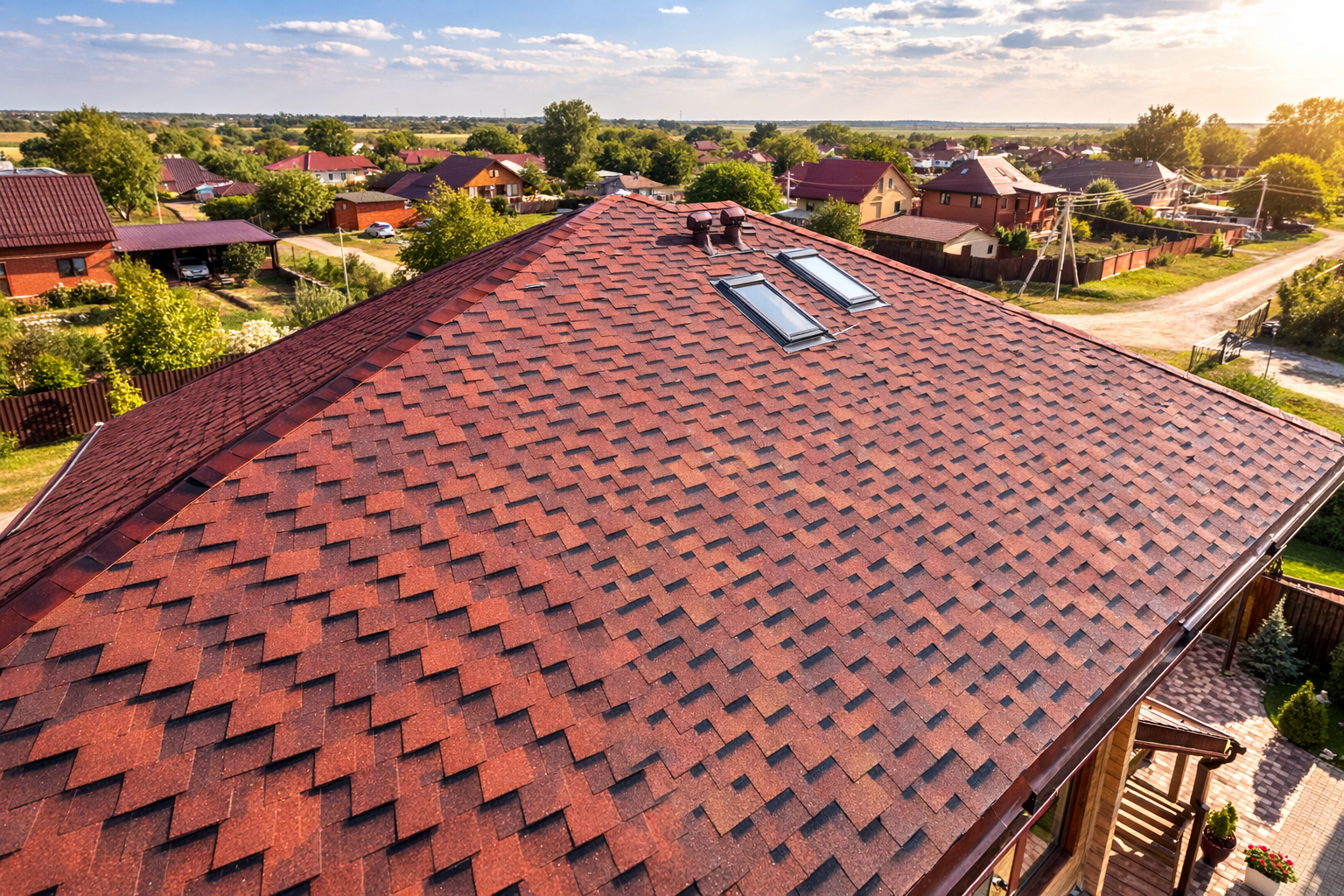

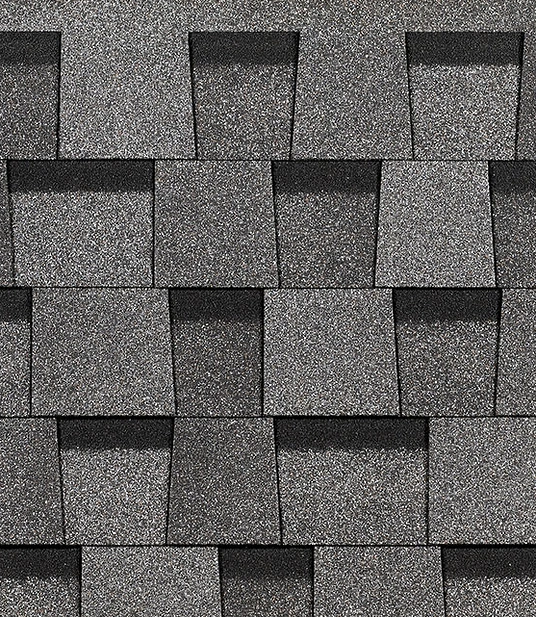

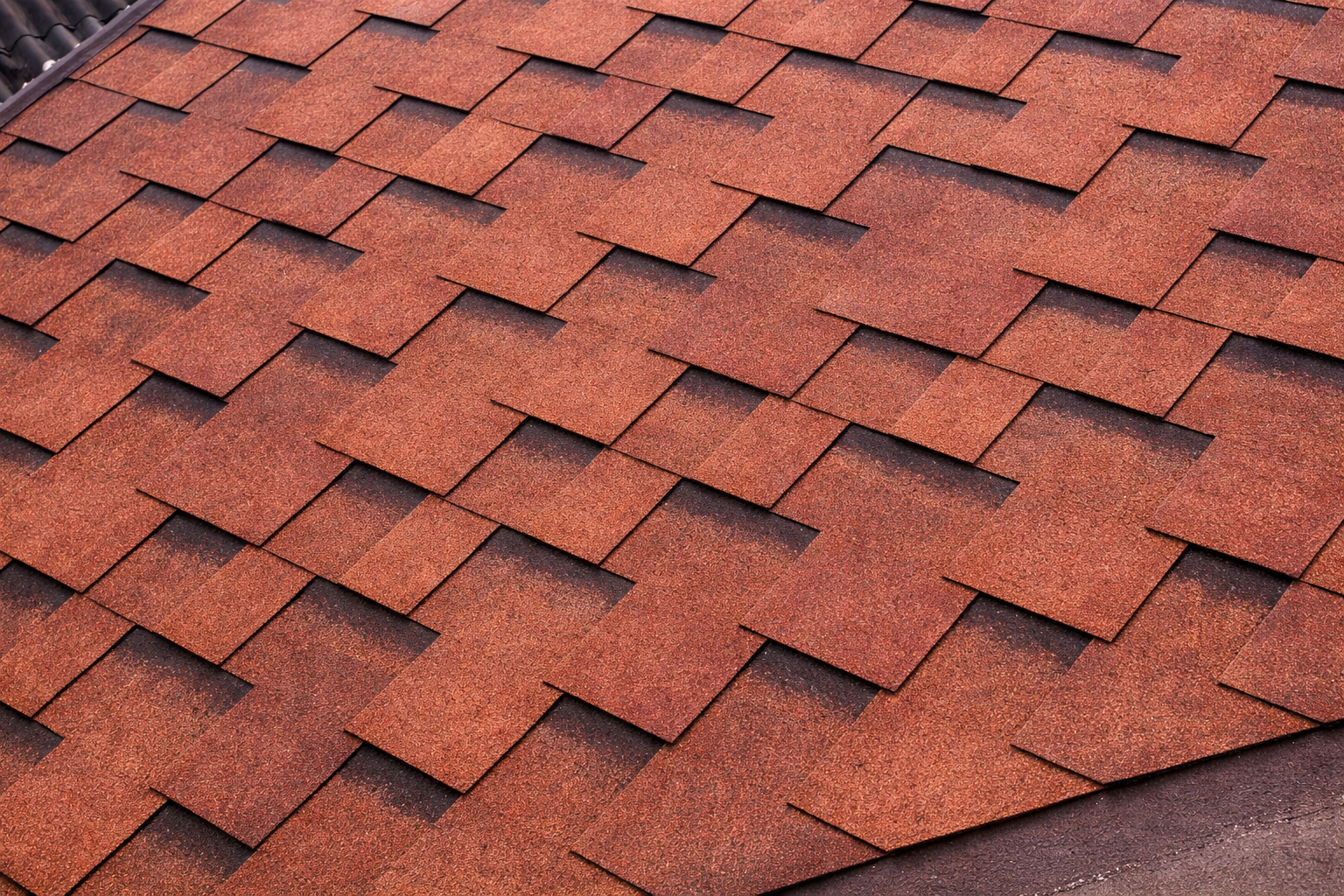

Форма лепестка задаёт визуальный стиль кровли. Драконий зуб (трапециевидные лепестки разной ширины) даёт самый объёмный рисунок и встречается у Shinglas Ранчо, Фазенда, Кантри и у Docke Dragon. Кирпич и дранка - прямоугольные лепестки, выглядят строго и подходят к домам в стиле модерн. Гексагон (соты) - шестиугольные лепестки, геометричный рисунок, у Docke - серия Сота. Бобровый хвост и ромб встречаются реже, в основном в премиум-коллекциях.

Объёмный рисунок (драконий зуб, ламинированные коллекции) скрывает мелкие неровности обрешётки и хорошо смотрится на больших скатах. Строгая геометрия (кирпич, гексагон) выигрывает на простой двускатной крыше с крупными скатами без переломов. Цветовое решение чаще выбирают под цоколь и фасад: к светло-бежевому фасаду подходят коричневые и зелёные оттенки, к красному кирпичу - бордо, тёмно-коричневый и графит.

Серии гибкой черепицы Shinglas от ТехноНИКОЛЬ

ТехноНИКОЛЬ выпускает Shinglas в Рязани с 2003 года, у завода сертификация ISO 9001 и соответствие ГОСТ 32806-2014. В каталоге Shinglas восемь серий, и они не равноценные - различаются битумом, числом слоёв и ценой больше чем втрое.

Самая ходовая в продаже - Кантри: SBS-битум, многофракционный гранулят и двухслойная структура за разумные деньги. Если бюджет совсем ограничен, а кровля простой формы - подойдёт Оптима. Премиум для парадного дома - Ультра с трёхслойной структурой и крупной нарезкой.

Гибкая черепица Docke: BASIC, STANDART и PREMIUM

Docke - российское производство по немецким технологиям, производят в Подмосковье. Соответствие ГОСТ 32806-2014 и европейский EN 544. У бренда три линейки и несколько отдельных премиум-коллекций.

Главное отличие Docke от Shinglas - геометрия гонта: ширина 318 мм против 335 у Shinglas (на серии Ранчо/Кантри/Фазенда) и 22 гонта в упаковке. У Dragon ширина увеличена до 391 мм за счёт второго слоя, а толщина гонта доходит до 5,6 мм. Для скатов от 100 м2 такая объёмность смотрится выигрышнее, чем стандартная двухслойная нарезка.

Что выбрать - Shinglas или Docke

Прямого победителя нет, но в разных задачах удобнее одно или другое. У Shinglas восемь серий, от бюджетной Оптимы за 407 руб/м2 до трёхслойной Ультры. Если планируется поэтапное строительство и часть кровли (баня, гараж) делается из бюджетной серии, а потом основной дом - из премиум, удобно остаться в одной экосистеме ТехноНИКОЛЬ. У них единая линейка подкладочных ковров ARCHITECT ANDEREP и коньково-карнизной.

Docke сильнее в премиум-сегменте: коллекции Цюрих и Женева на SBS-битуме обходят аналоги Shinglas Кантри по плотности гонта, а Dragon с ламинированной структурой и шириной 391 мм - заметно эффектнее на больших скатах. Если бюджет на кровлю не ограничен, а дом проектируется под выразительный экстерьер, Dragon или Цюрих под нарезку сланца смотрятся убедительнее.

Кровельный пирог: ОСП, обрешётка и подкладочный ковер

Сама гибкая черепица не работает без сплошного основания. Если уложить гонты на разреженную обрешётку из доски 25×100 с шагом 30-50 см, как под металлочерепицу, гонты прогнутся, лопнут на гранях и потекут через первый сезон. Под мягкую кровлю обязательно сплошное основание из ОСП-3, влагостойкой фанеры ФСФ или шпунтованной доски.

Состав пирога снизу вверх получается такой:

1. Стропильные ноги с шагом 600-900 мм - сечение 50×150 или 50×200 в зависимости от снеговой нагрузки региона.
2. Гидроизоляция или диффузионная мембрана - укладывается поверх стропил для защиты утеплителя.
3. Контробрешётка из бруска 50×50 - создаёт вентиляционный зазор между гидроизоляцией и основанием.
4. Сплошное основание: ОСП-3 толщиной 9 мм при шаге стропил 600 мм или 12 мм при шаге 900 мм. Зазор между листами 3-5 мм на температурное расширение.
5. Подкладочный ковер - укладывается на ОСП с нахлёстом 100-150 мм.
6. Ендовый ковер - в местах внутренних углов между скатами, поверх подкладочного.
7. Рядовая черепица - крепится оцинкованными гвоздями.
8. Коньково-карнизная черепица - закрывает периметр, конёк и рёбра.

Подкладочный ковер ANDEREP: какой нужен и зачем

Подкладочный ковер - это рулонный битумно-полимерный материал, который кладут между ОСП и гибкой черепицей. Он выполняет три задачи: добавляет водозащиту в местах самых вероятных протечек, выравнивает мелкие неровности основания и защищает гонты от прогрева/проморозки снизу.

У ТехноНИКОЛЬ под линейку Shinglas разработаны ковры серии ARCHITECT ANDEREP. Их в каталоге семь, и они различаются способом крепления и плотностью.

• GL LIGHT (147 руб/м2) - базовый ковер с механической фиксацией, для крутых скатов от 18 С° и для дополнительной защиты карнизных свесов.
• GL и GL PLUS (170-177 руб/м2) - усиленные версии для скатов 12-18 С°, где подкладочный обязателен по всей площади.
• ULTRA (377 руб/м2) - двусторонний премиум-ковер для сложных кровель с большим числом примыканий и ендов.
• АЛЬФА (84 руб/м2) - диффузионная мембрана с самой большой площадью рулона (70 м2). Подходит для вентилируемых систем, где утеплитель должен дышать.
• NEXT FIX (226 руб/м2) - механическая фиксация с увеличенной площадью рулона 33 м2, удобен для больших скатов.
• NEXT SELF (332 руб/м2) - полностью самоклеящийся, монтаж без гвоздей, обязателен на ендовах и примыканиях.

Минимально необходимый набор - самоклеящийся ковер на ендовы, карнизы и примыкания плюс ковер механической фиксации на остальную площадь. На скатах 12-18 С° сплошной самоклеящийся по всей площади избавит от половины потенциальных проблем.

Ендовый ковер и коньково-карнизная черепица

Ендова - это внутренний угол между двумя скатами, в неё стекает вода с обоих скатов. Самое уязвимое место кровли. Подкладочного ковра в ендове недостаточно: сверху на него кладут отдельный ендовый ковер - более плотный материал с базальтовой посыпкой в цвет рядовой черепицы. Ширина рулона 1 м, длина 10 м, расход - 500 мм в каждую сторону от оси ендовы. На ендовы среднего дома (две-три ендовы по 4-5 метров) уходит один рулон.

Коньково-карнизная черепица - универсальный элемент. Целой полосой её кладут на карниз как стартовый ряд, по перфорации делят на сегменты для конька и рёбер. У Shinglas популярна коллекция Микс - четыре цвета, упаковка 5 м2 (12 м карниза или 7 м конька). У Docke - линейки STANDART и PREMIUM по 22/11 мпог. Цвет коньково-карнизной подбирают под рядовую черепицу: совпадение Shinglas с Shinglas или Docke с Docke даёт лучший результат, чем смешивание.

Аэраторы, мастика и кровельные гвозди

Без вентиляции подкровельного пространства гонты вздуваются от перегрева, а ОСП гниёт от конденсата. Стандартное решение - коньковый аэратор: пластиковый профиль на всю длину конька, который закрывается коньково-карнизной. Сечение продуха 250-400 см2 на погонный метр. У Docke коньковый аэратор стоит 760 руб за метр, в комплекте идёт фильтр от насекомых.

Если коньковый поставить нельзя (короткий конёк, мансарда сложной формы), берут точечные аэраторы. Norma расхода - 1 штука на 50-60 м2 кровли, врезается в ОСП через проходной элемент. Расцветки подбираются под кровлю: тёмно-коричневый, красный, серый.

Битумная мастика-фиксер нужна для герметизации нахлёстов в ендовах, на карнизах и при обходе труб. Расход 0,5-1,0 кг на погонный метр шва, слой не толще 1 мм (толще - вздуется на солнце). У ТехноНИКОЛЬ ARCHITECT линейка ФИКСЕР продаётся в трёх фасовках: 0,31 кг для точечных работ, 3,6 кг для среднего дома, 12 кг для большой кровли. У Docke - канистры 5 и 10 литров. Цены: ФИКСЕР 3,6 кг - 2 400 руб, 12 кг - 7 100 руб.

Гвозди берут оцинкованные ершёные с широкой шляпкой 8-12 мм, длиной 25-30 мм. Расход 4 гвоздя на гонт при уклоне до 45 С° и 6 гвоздей при уклоне круче. По массе выходит около 80 г на м2 кровли, упаковка 5 кг покрывает примерно 60 м2.

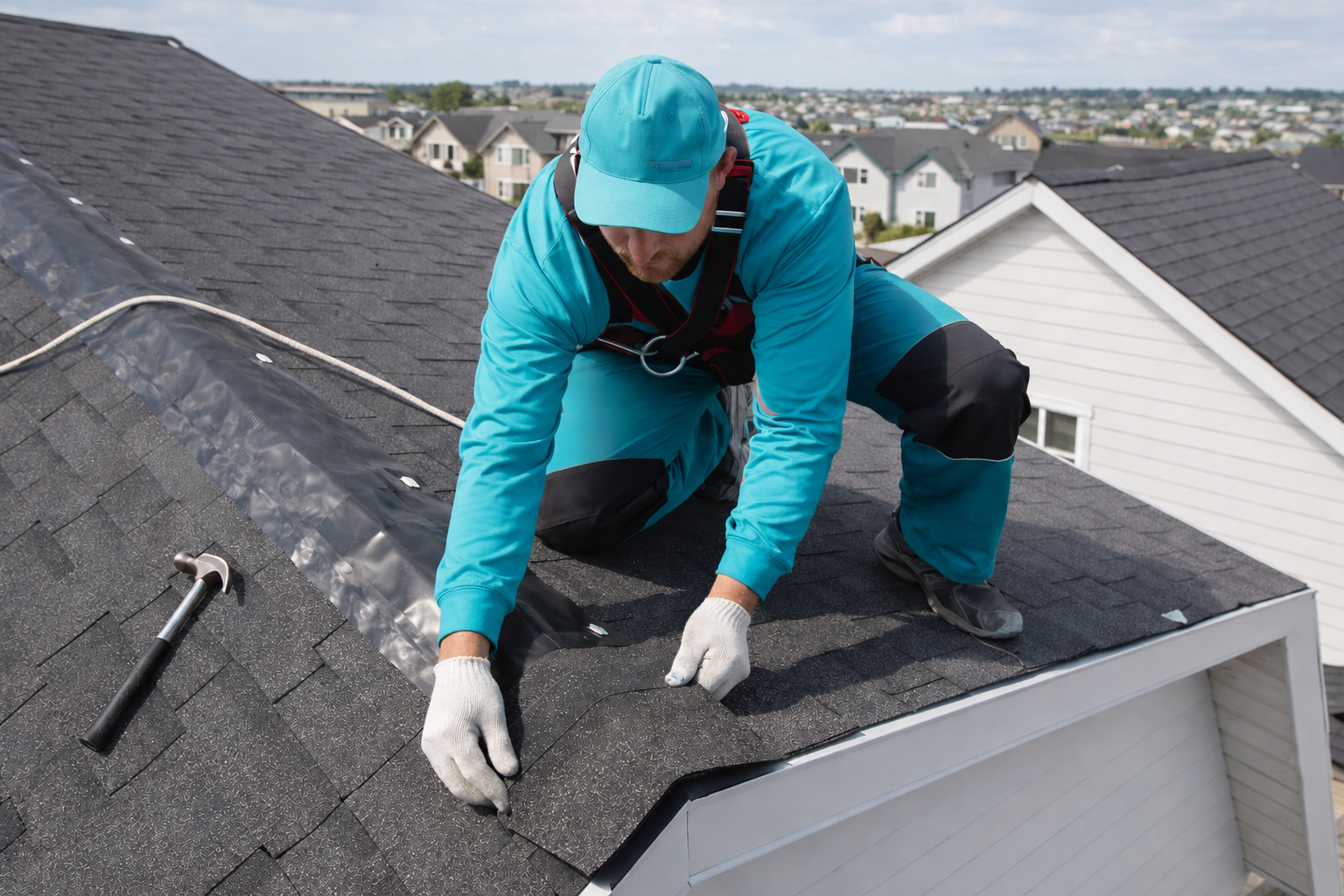

Как правильно укладывать гибкую черепицу

Монтаж гибкой черепицы не требует электроинструмента и сварки, но к мелочам у неё капризное отношение. Уложить гонты в дождь, при минусе или на сырое ОСП - почти гарантированная переделка через сезон. Лучшее окно для работы - с мая по сентябрь, температура от +10 С° стабильно, основание сухое.

Порядок работ выглядит так:

1. Подготовить основание. ОСП-3 или фанера ФСФ должна быть сухой (влажность не более 18%), без перепадов по высоте более 2 мм. Зазоры между листами 3-5 мм.
2. Установить карнизные планки и капельники из оцинкованной стали. Они защищают торец ОСП от затекания воды и направляют сток в желоб.
3. Раскатать самоклеящийся подкладочный ковер по карнизу (полоса 500 мм) и по ендовам. На остальную площадь - ковер механической фиксации с нахлёстом 100 мм продольно и 150 мм поперёк.
4. Уложить ендовый ковер по оси внутренних углов между скатами. Ширина укладки - 500 мм в каждую сторону, крепление мастикой по краям и гвоздями с отступом 30 мм от края.
5. Прибить стартовую полосу из коньково-карнизной черепицы по всей длине карниза. Это первый видимый ряд, он же закрывает места крепления первого рядового ряда.
6. Уложить рядовую черепицу снизу вверх со смещением каждого следующего ряда на половину гонта (точное смещение указано в инструкции к коллекции). Гвозди - 4 штуки на гонт, при уклоне круче 45 С° - 6.
7. На примыкания к трубам, вентканалам и стенам поставить планки примыкания и герметизировать стык битумной мастикой.
8. Закрыть конёк и рёбра коньково-карнизной черепицей, под коньком установить аэратор.

Уклон, расход и сколько закладывать запас

Минимальный уклон для гибкой черепицы - 12 С° (1:5). При уклоне 12-18 С° обязательно сплошное укрытие подкладочным ковром по всей площади, при уклоне свыше 18 С° допускается частичная укладка ковра только на проблемные узлы. Удобный для работы диапазон - 20-45 С°: красивый рисунок, нормальный сток воды и комфортный монтаж.

Расход материала на скатную кровлю всегда больше площади самих скатов. На нахлёсты, подрезку и отходы добавляют запас, который зависит от сложности крыши:

К числу упаковок прибавляют 1 запасную: на ремонт через 5-7 лет такого же оттенка может уже не быть в продаже. Подкладочный ковер берут с запасом 15% к площади, ендовый - по фактической длине ендов плюс 10%. Для расчёта точного количества по чертежу удобнее оставить заявку - менеджер подберёт серии и сведёт спецификацию по упаковкам.

Пришлите чертёж или габариты крыши - менеджер подберёт серию по бюджету, рассчитает упаковки рядовой и коньково-карнизной черепицы, подкладочный и ендовый ковер.
