Как выбрать геотекстиль: плотность под дренаж и дорожки

Плитка поплыла, стенка съехала - причина почти всегда одна

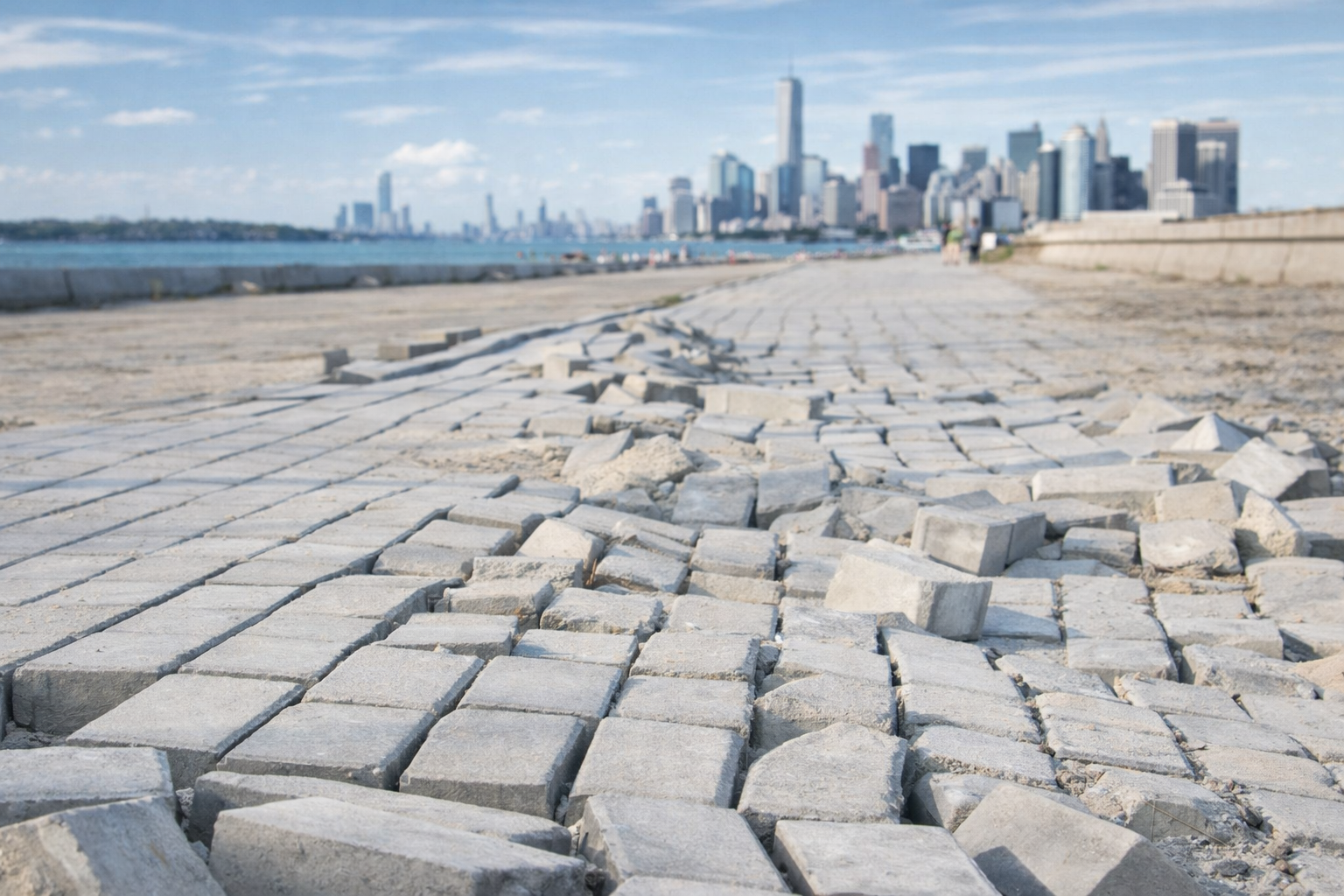

Через два-три года такая картина встречается на каждой второй даче. Плитка просела. Швы разъехались, по краям полез грунт. Переделка обойдется дороже первоначальной укладки, потому что покрытие придется снимать целиком и начинать заново.

Причина почти всегда одна: под щебеночную подушку не положили разделительный слой. Частая ошибка. Мелкие частицы грунта постепенно проникают в щебень, основание теряет несущую способность, и покрытие начинает гулять. На суглинке или глине это случается за год-два. На песчаной почве процесс идет медленнее, но приводит к тому же результату.

Не путайте разделительный слой с гидроизоляцией. Это разные вещи. Геотекстиль пропускает воду, но задерживает мелкие частицы грунта. Гидроизоляция в виде пленки или мембраны воду не пропускает вообще. В одном пироге часто используют оба материала, но задачи у них принципиально разные.

Геотекстиль закрывает сразу четыре задачи: разделяет слои, фильтрует воду, отводит ее вдоль полотна и распределяет нагрузку. Под каждую задачу свой тип. Для дренажной трубы берут фильтрующий, под садовую дорожку укладывают разделительный, а на откосах применяют материал с высокой прочностью на разрыв. Если перепутать, придется переделывать за свой счет.

Полотно 60 г/м2 и полотно 300 г/м2 работают как два совершенно разных продукта. И это не преувеличение. Первый выглядит как тонкое укрывное полотно для грядок, а второй больше похож на плотный войлок под фундамент. Ниже разберем все типы, плотности и конкретные задачи, под которые каждый из них подходит.

Четыре типа геотекстиля: тканый, спанбонд, термоскрепленный и иглопробивной

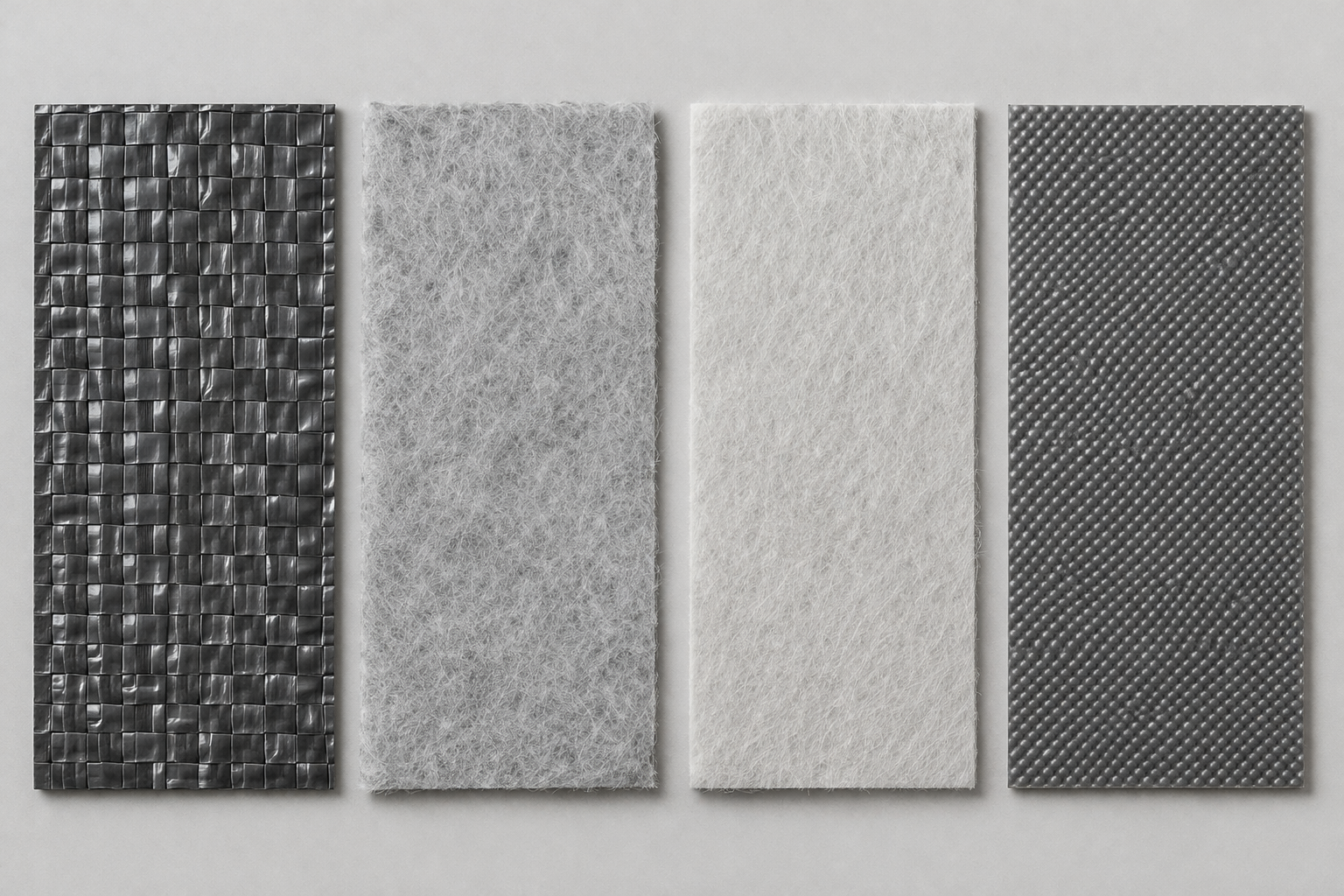

Итого четыре варианта. В каталоге представлены четыре типа геотекстиля: тканый, спанбонд, термоскрепленный и иглопробивной. Каждый изготавливают по своей технологии, и именно она определяет, для чего полотно подходит. Тканый прочнее всех на разрыв, спанбонд стоит дешевле остальных, термоскрепленный лучше фильтрует воду, а иглопробивной хорошо растягивается и повторяет рельеф грунта.

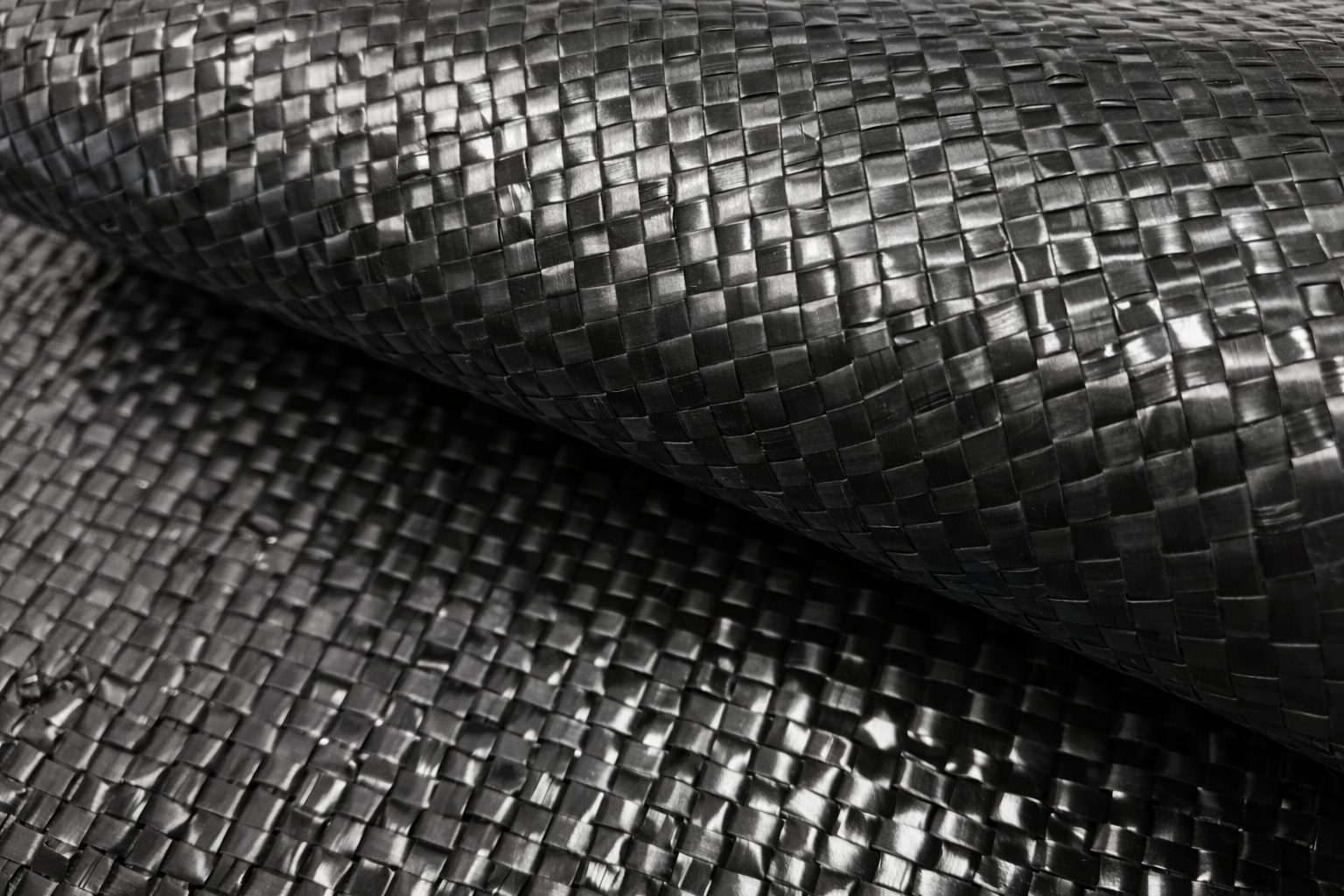

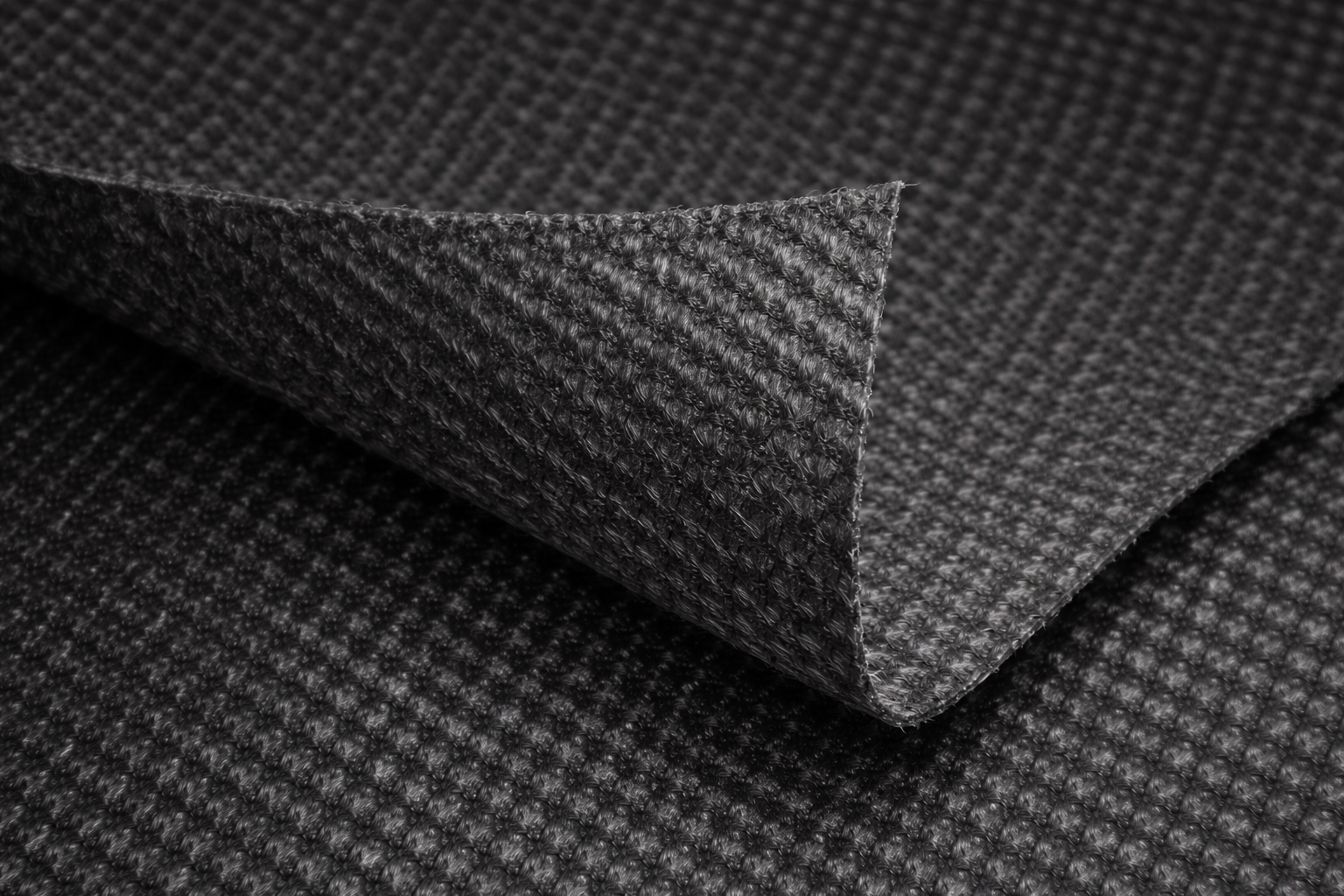

Тканый геотекстиль (агроткань) состоит из полипропиленовых нитей, переплетенных как в обычной ткани. Самый прочный вариант. Прочность на разрыв достигает 200 кН/м при небольшой плотности, а удлинение при этом не превышает 15-25%. Экоспан Гео выпускает три серии: Садовый 70 г/м2, Ландшафтный 100 г/м2 и Строительный 140 г/м2. Тканая структура хорошо работает на армирование и разделение слоев, поэтому ее кладут под дорожки, под откосы и под ландшафтные конструкции.

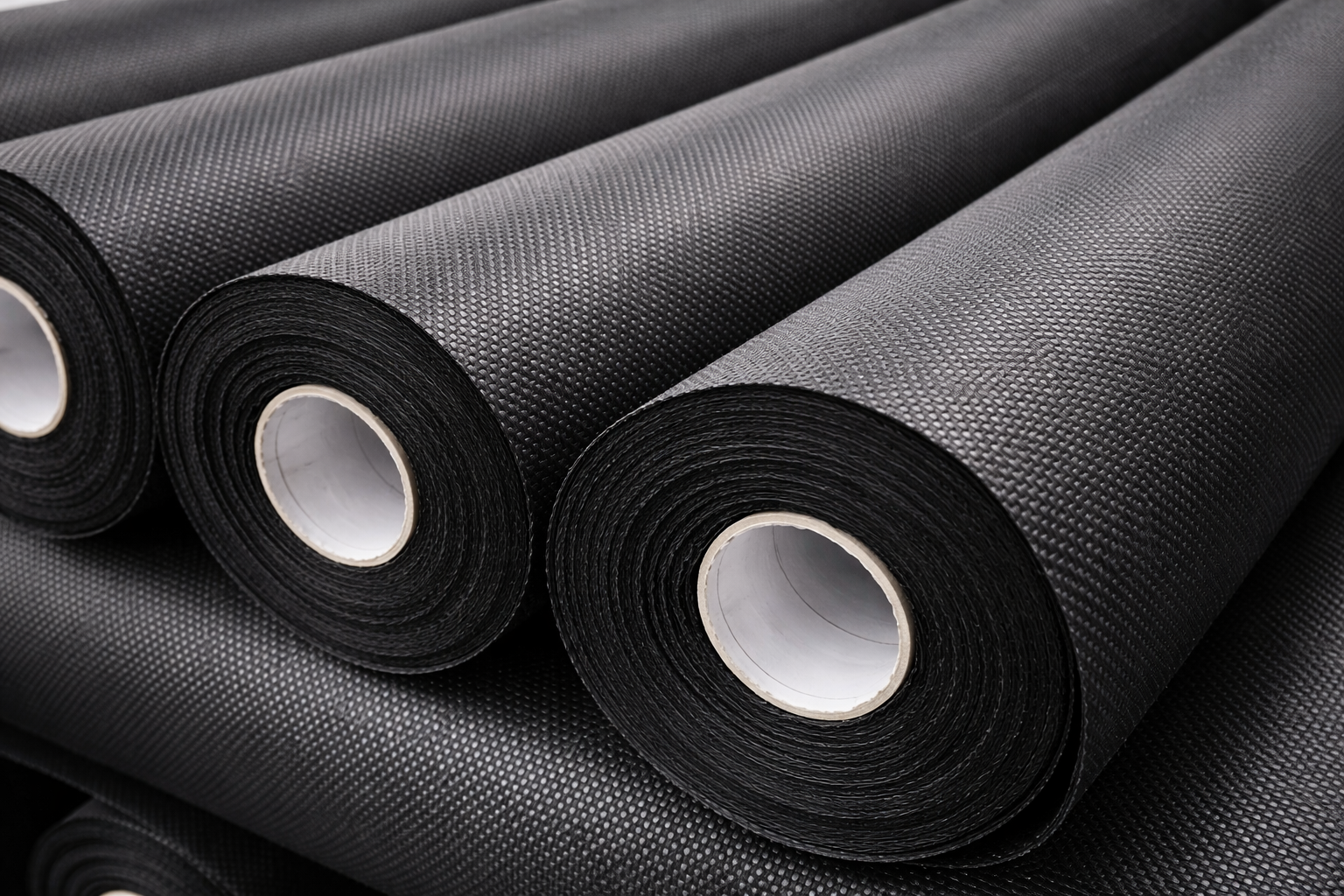

В нетканом спанбонде волокна скрепляют нагревом и давлением, без переплетения. Технология проще некуда. Получается самый доступный вариант на рынке: рулон Экоспан Гео 60 г/м2 на 40 м2 стоит от 1064 руб. Прочность на разрыв составляет всего 2 кН/м, но для грядок, мульчирования и подавления сорняков этого хватает с запасом.

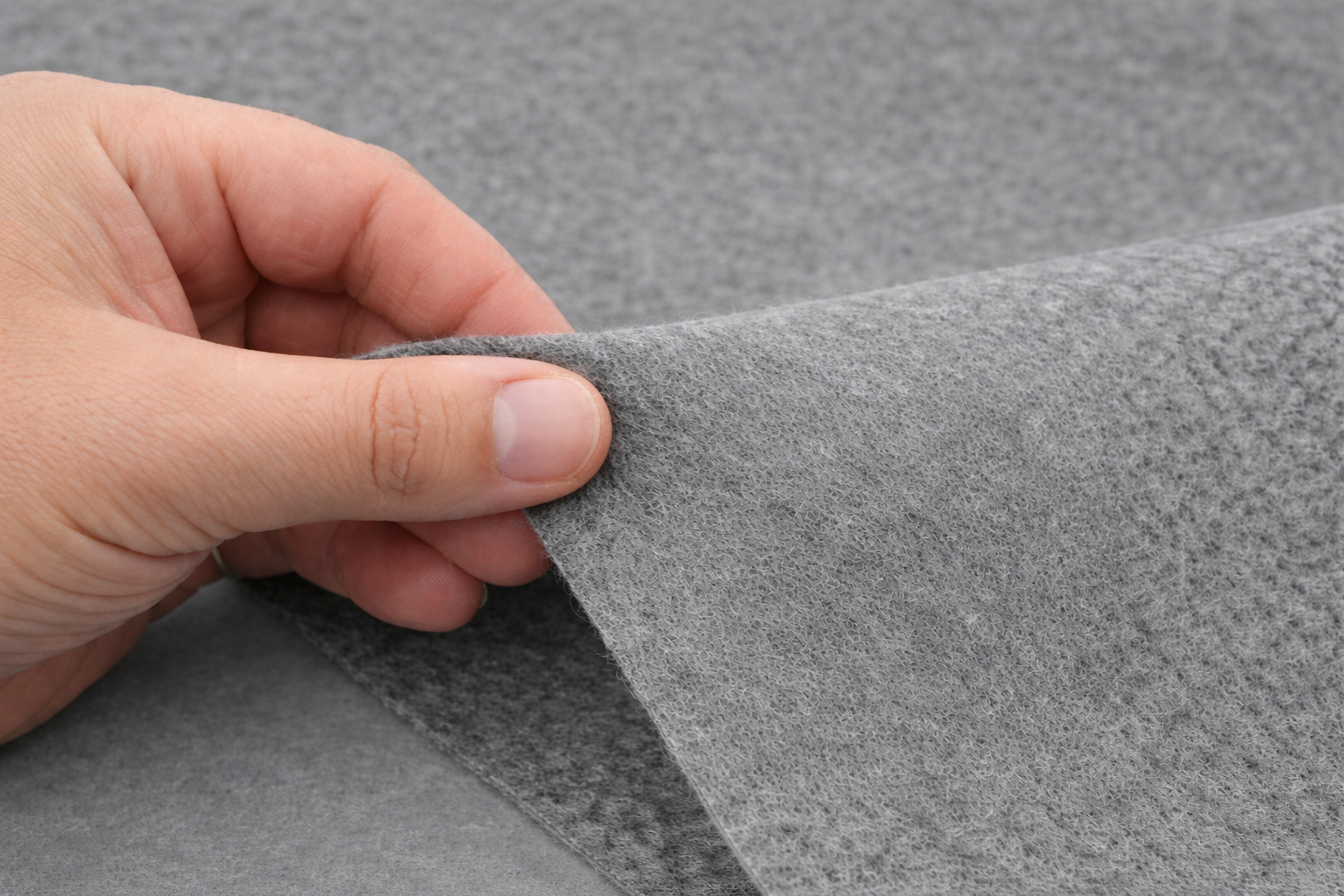

Термоскрепленный дренирующий геотекстиль выделяется в отдельную категорию. Это специализация под дренаж. У него мелкие поры и повышенная водопропускная способность, что особенно важно для дренажных систем. Экоспан Гео делает серии Фильтрующий 90 г/м2 и Дренажный 110 г/м2, а Геоспан выпускает аналоги большими рулонами по 100 м2 вместо 20.

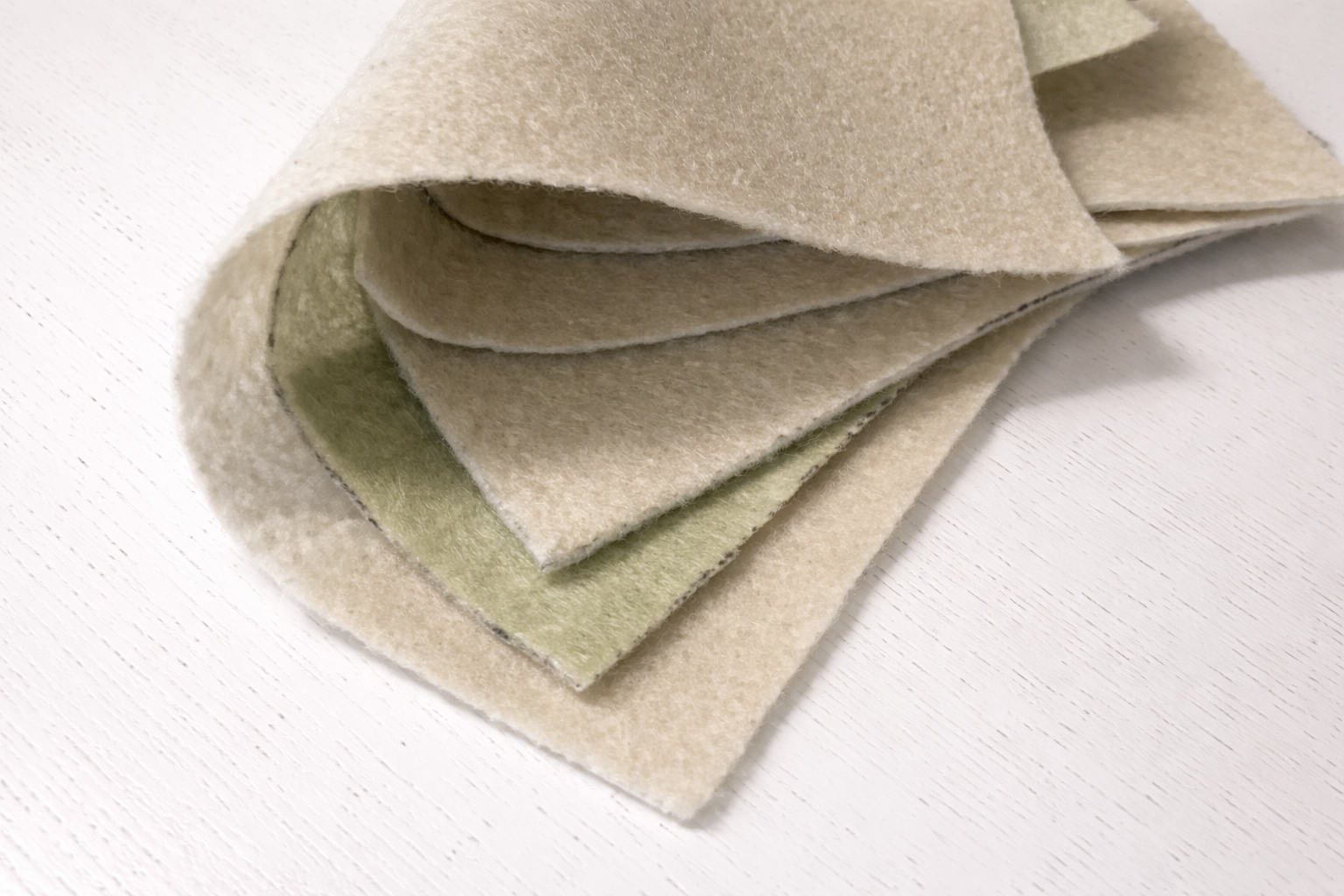

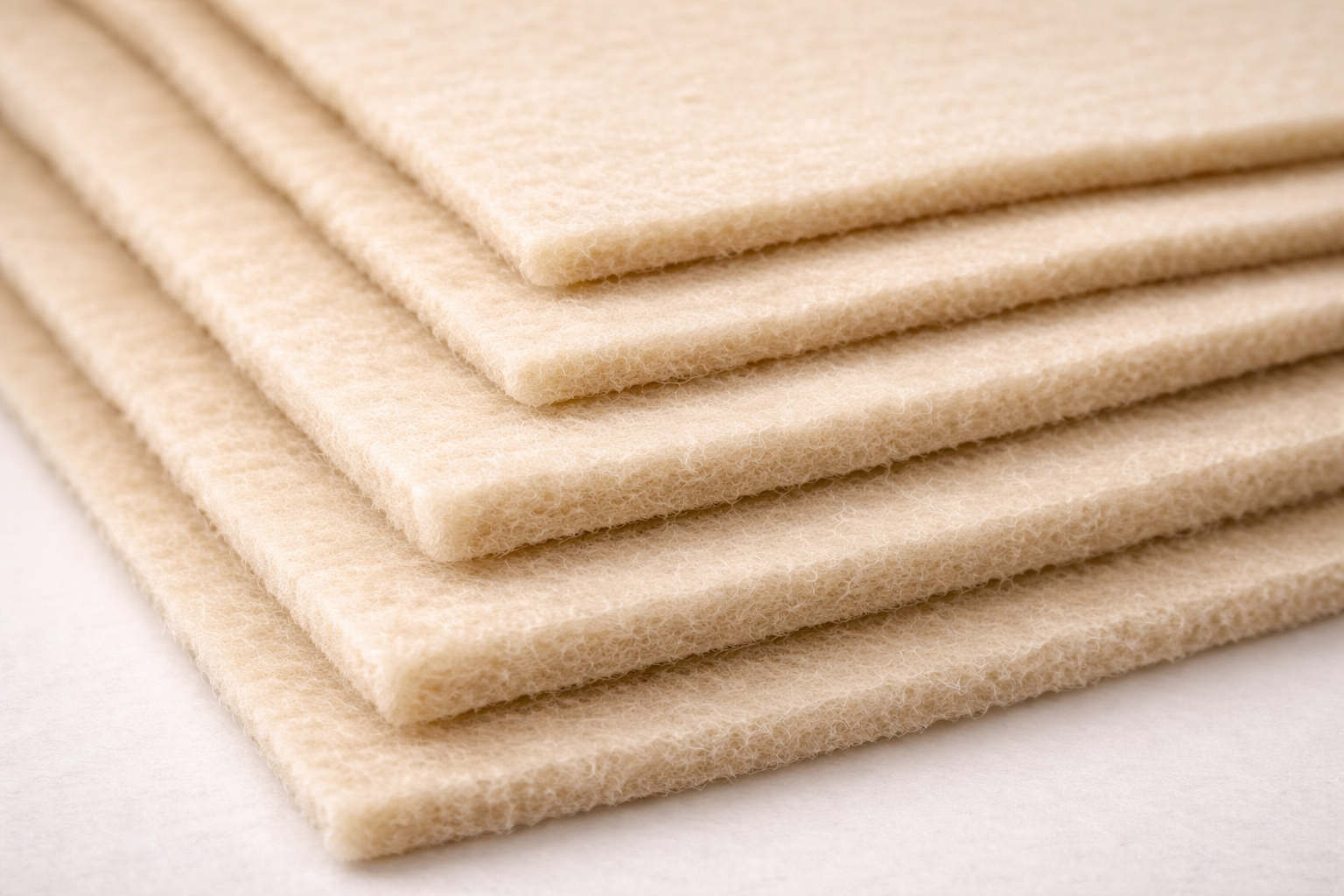

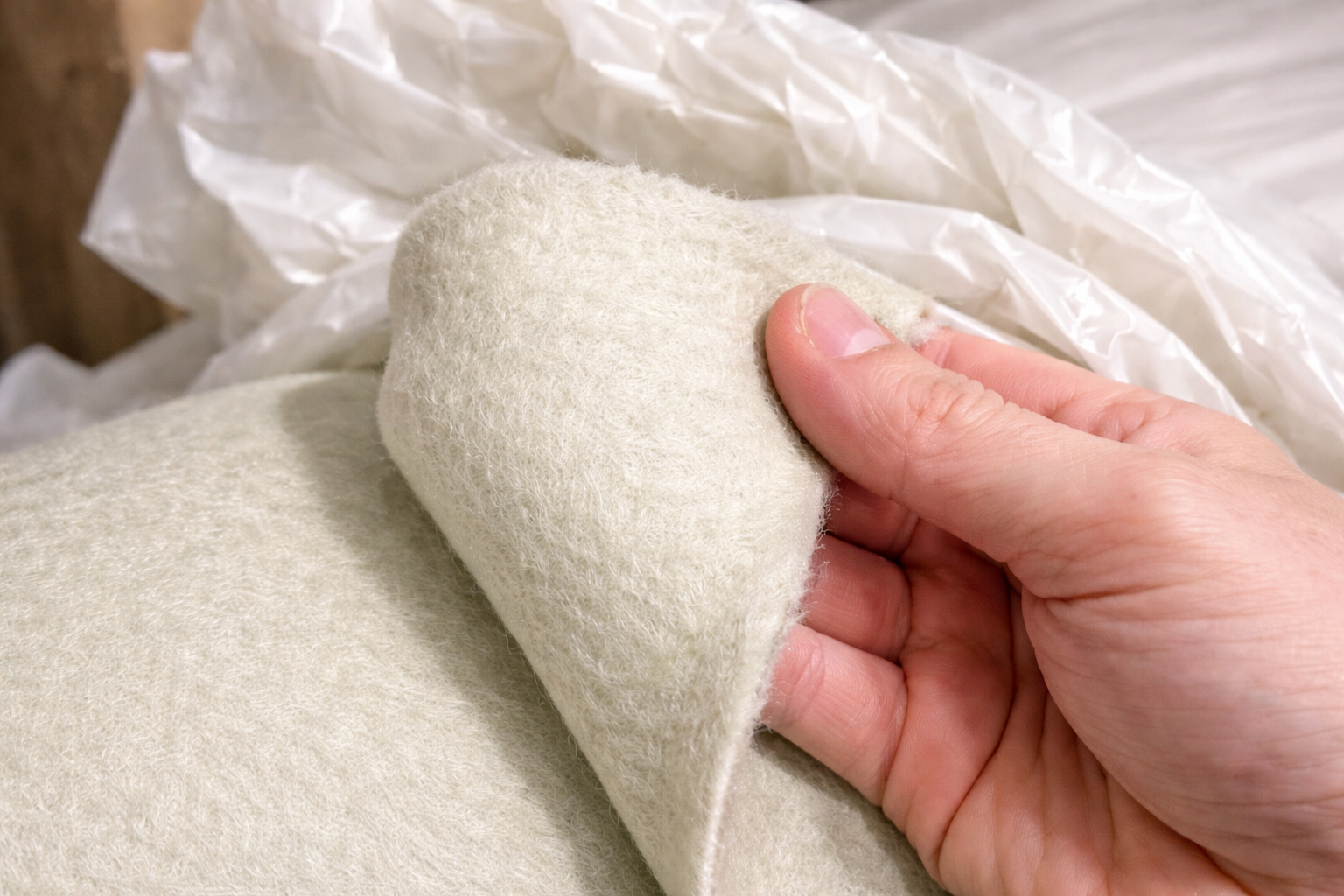

В иглопробивном геотекстиле (Дорните) волокна пробивают зазубренными иглами, и в результате получается плотное войлокоподобное полотно. Диапазон широкий. Главное его свойство - деформативность: материал тянется на 100-130% без разрыва и повторяет рельеф грунта. Плотности выпускают в диапазоне 100-600 г/м2. Бюджетную линейку представляет Экоспан Гео ИП (Дорнит ЭКО), а профессиональную - Дорнит СТО с заводским контролем качества по ТУ.

Оба типа иглопробивного материала подчиняются ГОСТ Р 55030-2012, а для дорожного строительства действует отдельный ГОСТ 32804-2014. Немного истории. Название "Дорнит" пошло от института Дорнии, который разработал этот материал в советское время. Со временем оно стало нарицательным, как "ксерокс" для копировальной техники.

Разброс огромный. Цены на геотекстиль различаются почти в девять раз: от 27 руб/м2 за легкий спанбонд до 230 руб/м2 за Дорнит СТО 600 г/м2. Сравнивать типы по цене напрямую некорректно, потому что материалы предназначены для принципиально разных задач. Выбирать стоит от задачи, а не от цены.

Посмотрите на графу "Удлинение при разрыве" в таблице выше. Разница огромная. Иглопробивной Дорнит тянется на 100-130% без разрыва, а тканая агроткань выдерживает максимум 15-25%. На неровном рельефе или на откосах иглопробивной работает лучше, даже если тканый прочнее по цифрам.

Какую плотность геотекстиля брать под конкретную задачу

Плотность считается главным параметром при выборе, но в ней есть важный нюанс. Есть подвох. Связь между плотностью и прочностью сильно зависит от технологии производства. Тканый геотекстиль 70 г/м2 оказывается прочнее иглопробивного 150 г/м2, потому что нити в нем переплетены и работают на разрыв всем сечением. Покупатели часто ошибаются, когда ориентируются только на цифру в граммах.

Тем не менее для каждой работы есть свой проверенный диапазон плотности. Таблица ниже собирает их вместе.

Не покупайте один рулон на всё. Нужно два типа. На участке обычно пригодятся тонкий спанбонд на грядки и что-то потяжелее под дорожки или дренаж. По деньгам это некритично, потому что рулон спанбонда 60 г/м2 на 40 м2 обойдется от 1064 руб.

По опыту, самый ходовой вариант для загородного участка - это иглопробивной материал плотностью 150-200 г/м2. Берут под все задачи сразу. Им закрывают и дренаж, и дорожки, и отмостку, что сокращает количество позиций при закупке. Но под грядки все равно придется брать тонкий спанбонд отдельно: Дорнит 150 г/м2 для борьбы с сорняками выходит дороже и оказывается явно избыточным.

Дренаж: почему нельзя брать слишком плотный геотекстиль

Слишком плотный геотекстиль на дренажной трубе заиливается за один-два сезона. Причина простая. Поры у такого полотна мелкие, они быстро забиваются частицами грунта, и вода через обмотку больше не проходит. Под дренаж нужен материал с балансом: пропускает воду и задерживает только крупные частицы. Это термоскрепленный или легкий иглопробивной 90-150 г/м2, не плотнее.

Для этого есть специальные марки. Термоскрепленный Экоспан Гео Фильтрующий 90 г/м2 и Дренажный 110 г/м2 работают именно на дренажной фильтрации: пропускают воду и задерживают частицы мельче 0,1 мм. Для больших объемов выгоднее брать Геоспан ТС90 или ТС110: они идут рулонами по 100 м2 вместо 20.

Есть альтернатива. Иглопробивной Дорнит ЭКО 150 г/м2 тоже работает на дренаже, но фильтрует он хуже термоскрепленного. Зато обходится дешевле: от 56 руб/м2 против 92-105 руб/м2 за термоскрепленный. На тяжёлых глинистых грунтах лучше брать термоскрепленный материал, потому что мелкие частицы глины забивают крупные поры Дорнита. На песчаных и супесчаных почвах Дорнит справится без проблем.

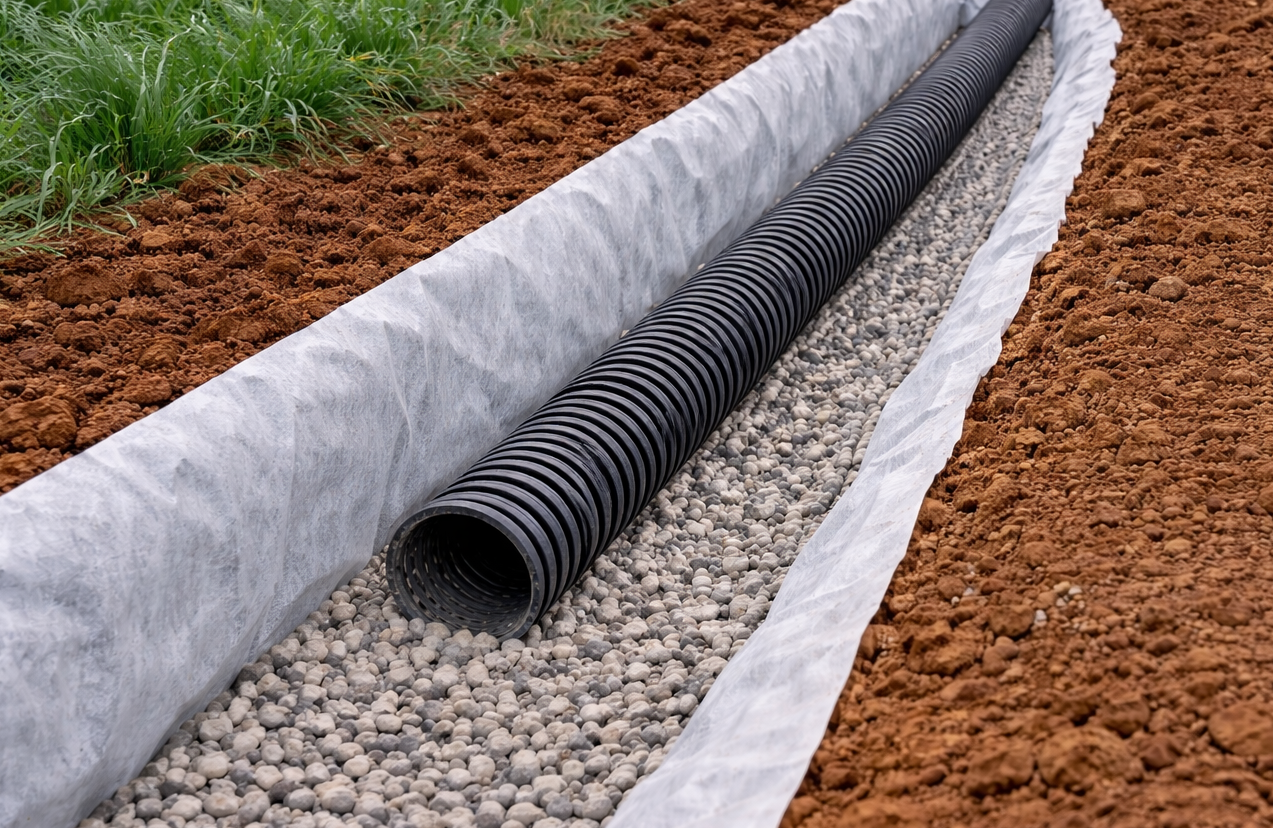

Пристенный дренаж укладывают по такой схеме. Сначала роют траншею вдоль фундамента. Затем расстилают геотекстиль с запасом по краям. Насыпают щебень фракции 20-40 мм слоем 10-15 см. Укладывают перфорированную трубу диаметром 110 мм. Досыпают щебень до верха траншеи. Заворачивают края полотна внахлест и делают обратную засыпку грунтом. Полотно должно полностью обернуть щебеночную подушку, и грунт не должен касаться щебня ни с одной стороны.

Как правильно укладывать геотекстиль

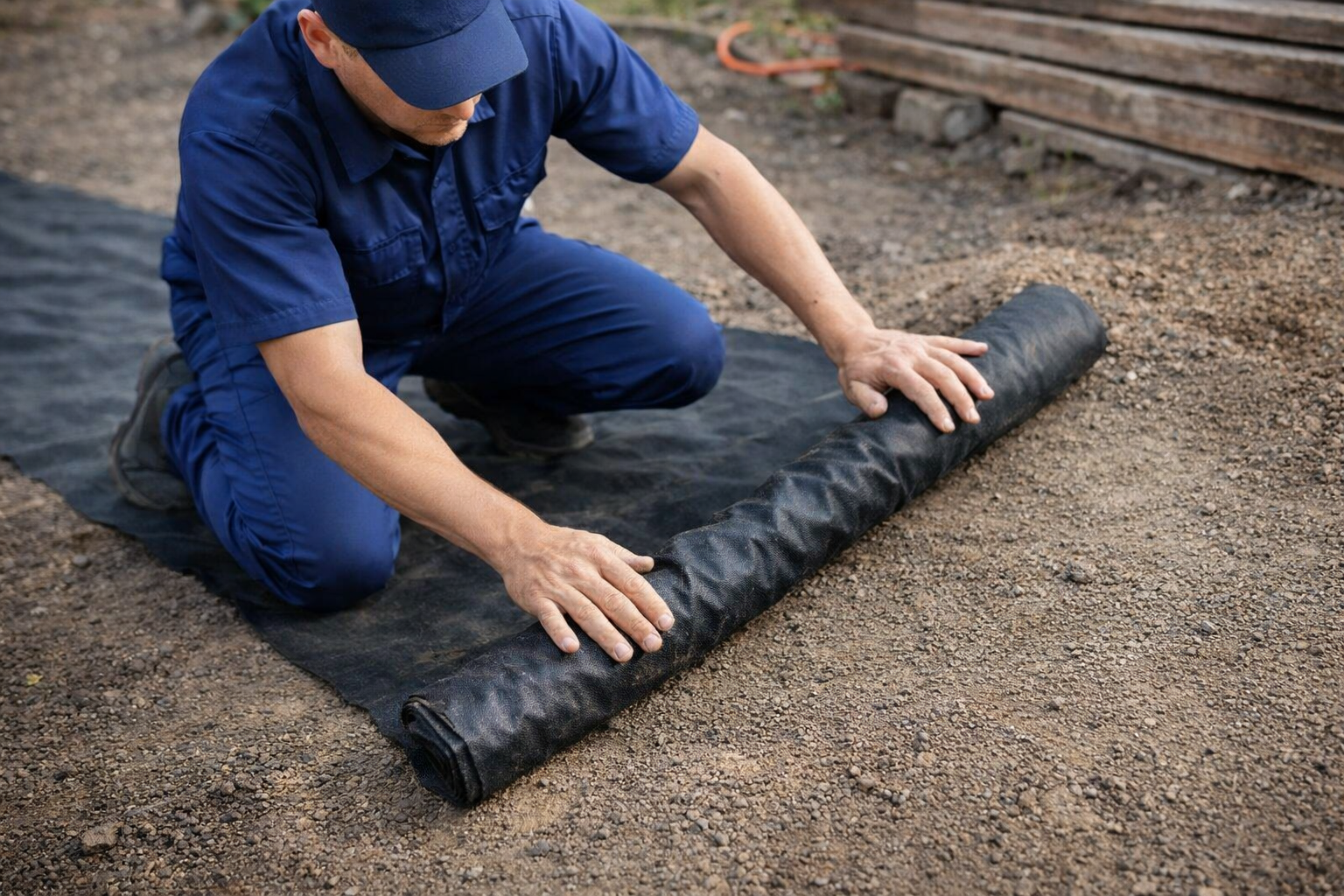

Работа простая. С укладкой геотекстиля справится один человек, и никакой спецтехники для этого не нужно. Рулоны весят немного: спанбонд 60 г/м2 на 40 м2 тянет всего на 2,4 кг, а Дорнит ЭКО 150 г/м2 на 100 м2 - около 15 кг. Но есть несколько нюансов, которые лучше учесть до начала работ.

Какой стороной класть полотно? У подавляющего большинства геотекстилей обе стороны выглядят одинаково, и кладите как удобно. Если у термоскрепленного материала одна сторона заметно глаже другой, поворачивайте ее вверх, к щебню. Так уменьшается трение при засыпке и облегчается распределение материала.

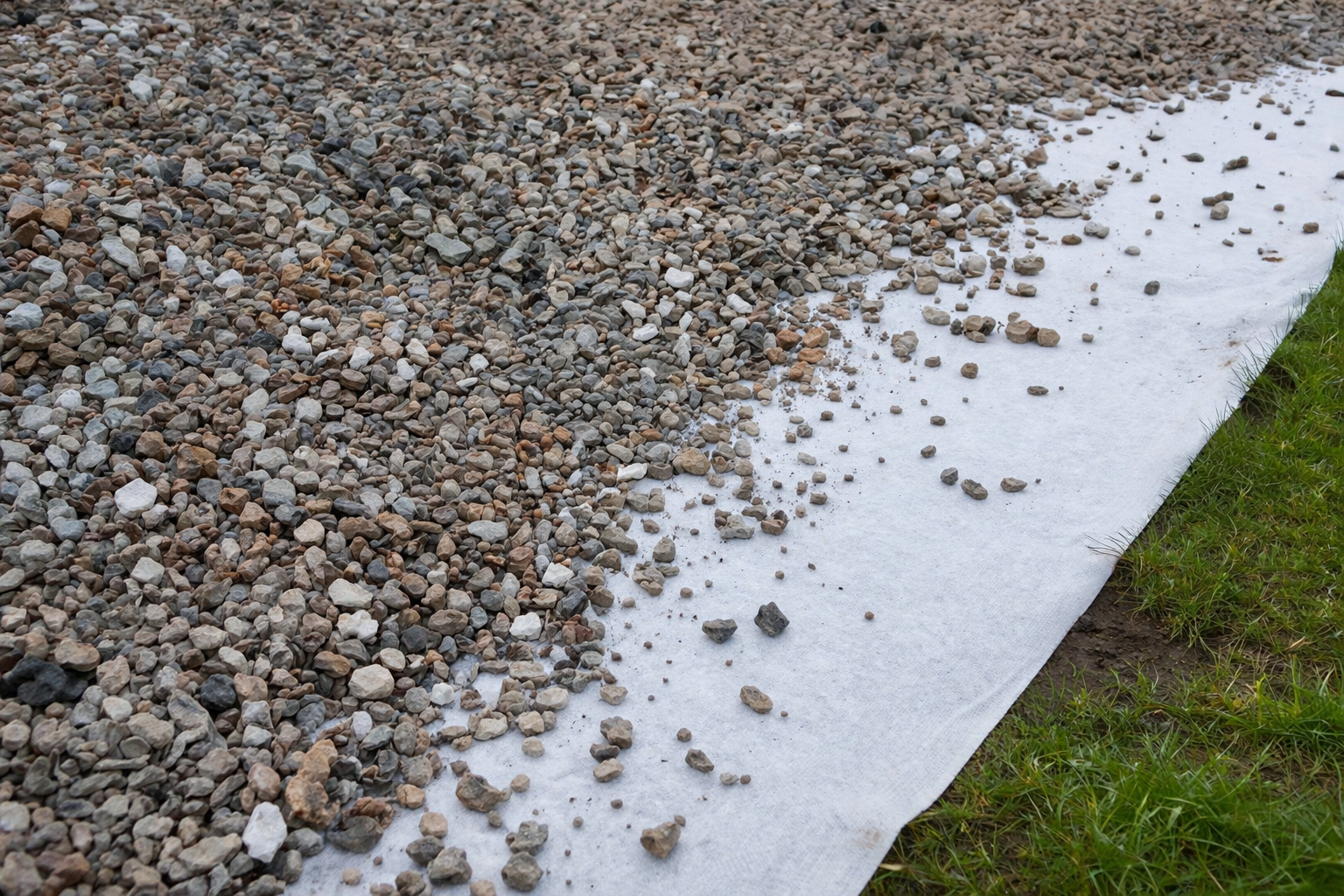

Схема простая. Под дорожки полотно обрезают с запасом 20-30 см с каждой стороны. Потом эти края заворачивают поверх щебеночной подушки перед засыпкой песка. Получается своеобразный конверт, в котором подушка полностью изолирована от грунта со всех сторон.

Если участок идет с уклоном, раскатывайте рулон снизу вверх. Логика простая. Верхнее полотно должно перекрывать нижнее внахлест, как черепица на скате крыши. Вода стекает по верхнему полотну и не попадает под стык.

• Выровняйте основание и уберите крупные камни, корни и арматуру - все, что может проткнуть полотно при засыпке
• Соблюдайте нахлест полотен: 30 см считается стандартом, на слабых грунтах или при обмотке дренажной трубы нахлест увеличивают до 50 см
• Не оставляйте раскатанное полотно на солнце дольше суток, потому что UV-стабилизация предусмотрена не у всех марок
• Не натягивайте геотекстиль как барабан: он должен лежать свободно с небольшим провисом, иначе под нагрузкой щебня порвется на перегибах

Посчитать количество материала несложно. Измеряете площадь работ и добавляете 15-20% на нахлесты. Для дренажа вокруг дома 10 на 10 метров получится примерно 100 м2 полотна, и этого как раз хватит на один рулон Дорнит ЭКО 150 г/м2 (50 на 2 м). Для садовых дорожек на участке 6 соток обычно уходит 40-60 м2. На сотку грядок требуется 60-80 м2 тонкого спанбонда.

Под дорожки, фундамент и отмостку

Начнём с фундамента. Под фундаментную плиту геотекстиль укладывают на уплотненное песчаное основание перед тем, как сделать бетонную подготовку. Здесь работает только иглопробивной материал: Дорнит ЭКО 300 г/м2 или Дорнит СТО 250-300 г/м2. Он держит нагрузку от плиты и не позволяет песку уходить в грунт. Для отмостки вокруг дома достаточно плотности 200 г/м2.

Пирог отмостки собирают так. На уплотненный грунт укладывают геотекстиль 200 г/м2, затем насыпают щебень слоем 10 см, сверху песок слоем 5 см, кладут гидроизоляцию и заливают бетон или укладывают плитку. Геотекстиль здесь работает как разделительный слой: не дает щебню вдавливаться в землю и сохраняет дренирующую способность подушки. Без него отмостка выходит из строя быстро. Через три-четыре года щебень "тонет" в глине, вода перестает уходить, и отмостка начинает работать против дома: направляет воду к фундаменту вместо того чтобы отводить ее.

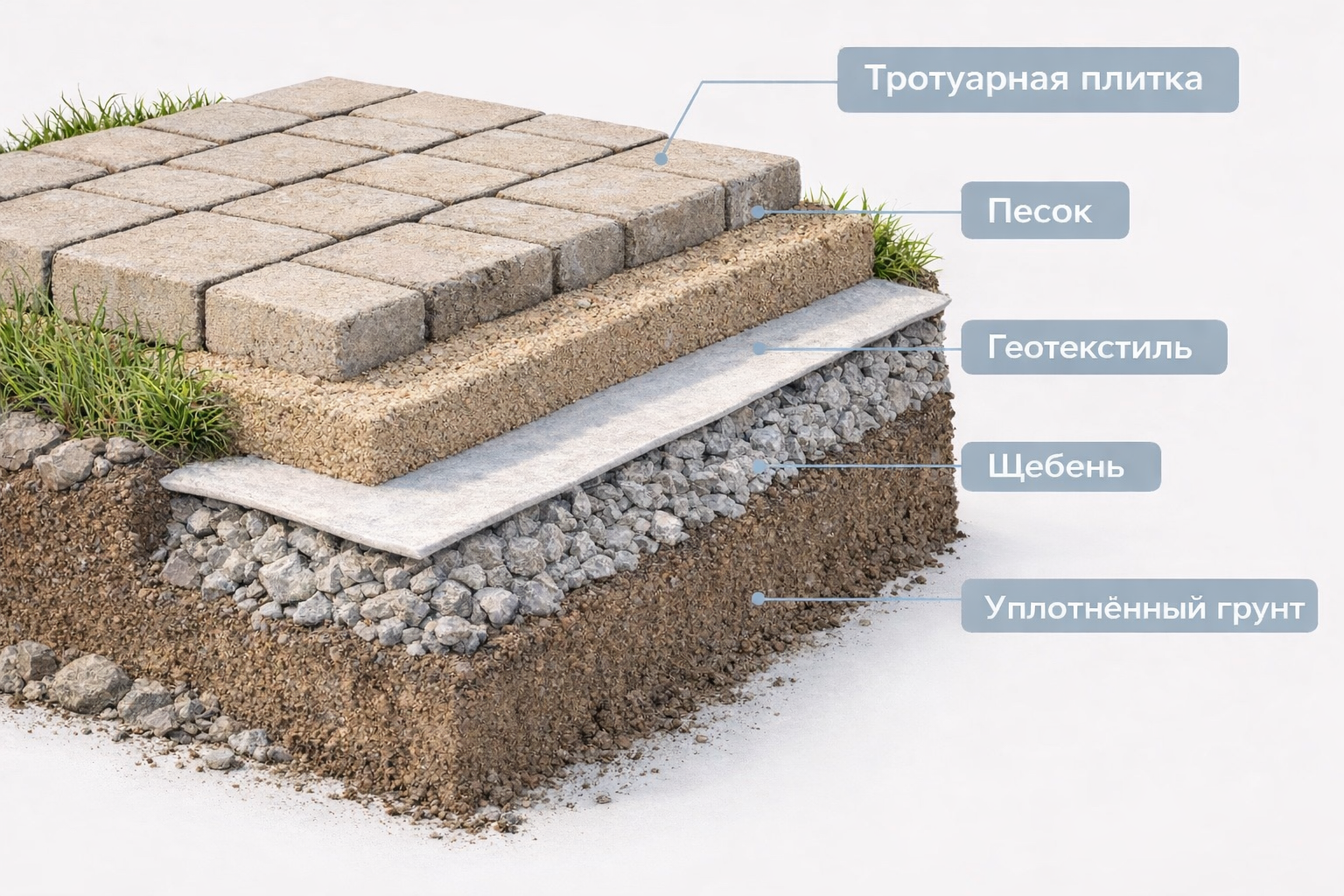

С садовыми дорожками проще. Под пешеходную нагрузку хватает тканого Ландшафтного 100 г/м2 или спанбонда той же плотности. Полотно кладут на выровненный грунт, сверху насыпают щебень слоем 10-15 см, затем песок и укладывают плитку.

Что происходит без разделительного слоя? Мелкий песок и пыль из грунта поднимаются в щебень через капиллярный подсос и при сезонном промерзании-оттаивании. Подушка теряет дренирующую способность, вода застаивается под плиткой, зимой замерзает и расширяется. В результате плитку выдавливает наверх и перекашивает. Именно поэтому на фото в начале статьи дорожка выглядит так печально.

Парковка это отдельная история. Для подъездной дорожки или парковки плотность увеличивают до 200-300 г/м2 и берут только иглопробивной тип. Он лучше работает под динамической нагрузкой от колес. При весе легкового автомобиля 1,5-2 тонны и площади контакта шин около 0,1 м2 давление на грунт достигает 200 кПа, и спанбонд 100 г/м2 такую нагрузку не выдержит: порвется в первый же сезон.

Если на площадку будет заезжать грузовик или автобус, одного геотекстиля мало. Под тяжёлую технику поверх разделительного слоя кладут георешётку - объёмную сотовую структуру, которая держит щебень от расползания. Для легкового транспорта такая связка избыточна, а для стройтехники и фур - уже обязательна. Геотекстиль в этой связке работает нижним разделительным слоем: на него ложится решётка, а она уже фиксирует щебень.

Посчитаем затраты на конкретных примерах. На дорожку длиной 20 м и шириной 1 м уходит 25-30 м2 полотна с учетом загибов. Рулон тканого Ландшафтного 100 г/м2 (40 м2) стоит от 2240 руб, и его хватит с хорошим запасом. Для парковки размером 3 на 6 метров нужен рулон иглопробивного 200 г/м2 (100 м2) за 7000 руб, и часть материала останется на подъездную дорожку.

Спанбонд и агроткань: что кладут на грядки

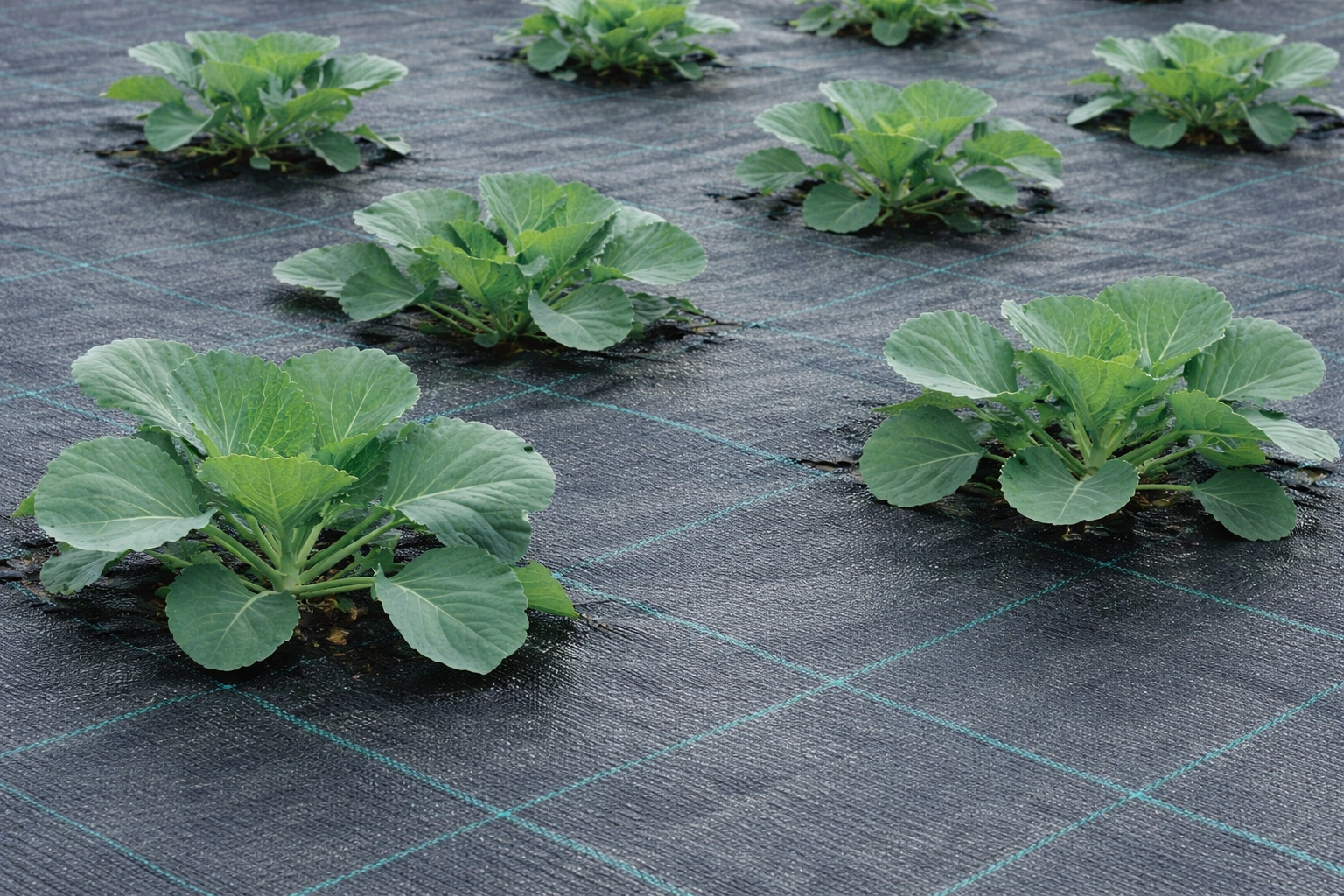

На грядках задача одна. Геотекстиль не дает сорнякам прорасти. Черный спанбонд плотностью 60-80 г/м2 блокирует солнечный свет, но пропускает воду и воздух. Полотно расстилают по всей грядке и делают крестообразные прорези под рассаду. Между грядками стелят тот же материал, только раскатывают его длинными лентами.

Агроткань или спанбонд? Тканая агроткань Экоспан Гео Садовый 70 г/м2 прочнее спанбонда и прослужит три-четыре сезона без замены. Спанбонд 60 г/м2 стоит почти вдвое дешевле (от 27 руб/м2 против 45 руб/м2), но менять его придется каждый год или через сезон. Плотности выше 100 г/м2 на грядках избыточны: переплата без реальной пользы.

Деревья тоже мульчируют. Еще одно применение - приствольные круги деревьев и кустарников. Агроткань или спанбонд расстилают вокруг ствола, сверху засыпают мульчей или декоративным щебнем. Сорняки не прорастают, влага в почве сохраняется, и выглядит это аккуратно. Если считать по деньгам, на сотку грядок уходит 60-80 м2 полотна, и два рулона спанбонда 60 г/м2 обойдутся в 2000-2500 руб.
