Какую профильную трубу выбрать: размеры, вес и сечение под задачу

Профтрубой строители называют любой стальной полый прокат с замкнутым некруглым сечением. Из неё варят каркасы навесов, столбы заборов, рамы ворот, дуги теплиц, фермы для перекрытий. Разбираем, чем квадрат отличается от прямоугольника, как читать маркировку 40x20x1.5, какое сечение под какую задачу и где у трубы слабое место при сварке.

Что такое профильная труба и чем она отличается от ВГП

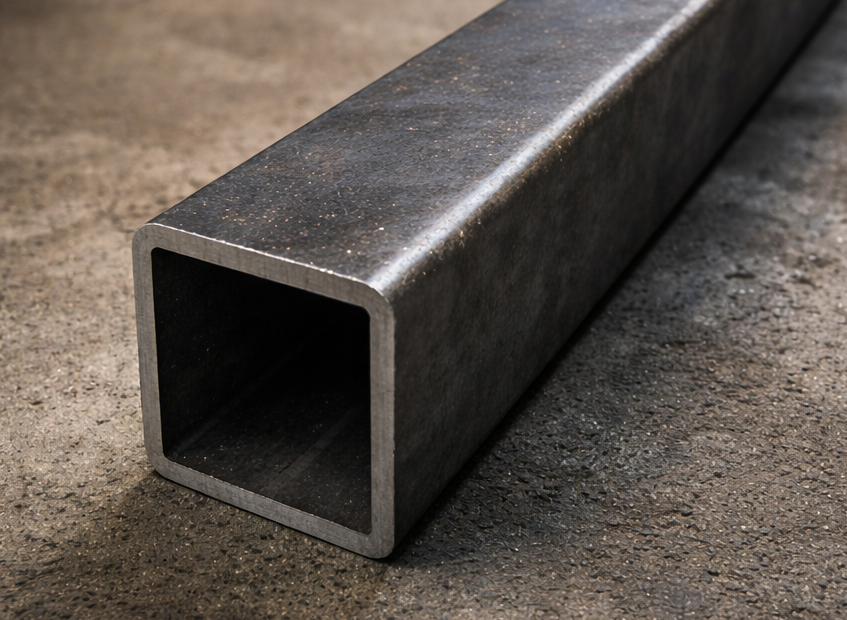

Профильная труба - это сварной стальной профиль из листовой заготовки, согнутой в квадрат или прямоугольник. Внутри полость, снаружи строгая геометрия с углами и плоскими гранями. Для строителя удобство в том, что её легко стыковать встык, варить под прямым углом, крепить лагами и обшивать листовым материалом - не нужны хомуты и подкладки как для круглой.

Часто путают с водогазопроводной трубой - ВГП. Это разные позиции: ВГП всегда круглая, идёт по ГОСТ 3262-75, рассчитана под давление воды и газа. Профтруба несёт нагрузку на изгиб и сжатие, делается по ГОСТ 8639-82, 8645-68 или 30245-2003 и для жидкостей под давлением не предназначена. Перепутать на стройке - значит либо переплатить за лишнюю прочность, либо собрать слабый каркас.

Квадратная или прямоугольная: где какую брать

Квадратная труба одинаково сопротивляется нагрузке во всех плоскостях, поэтому идёт на стойки, столбы, колонны - там, где сила приходит сверху или сбоку, и направление заранее не задано. Прямоугольная работает лучше в одной плоскости - короткой стороной на сжатие, длинной на изгиб. Её ставят на лаги забора, рамы ворот, перемычки навеса - все элементы, у которых есть чёткая ориентация.

Размеры в таблице - стартовая точка для типовых задач, под конкретный объект их корректируют. Если рядом высокие сосны, парусность забора растёт, и под ту же высоту 2 м столб лучше брать 60x60 а не 50x50. Если ворота откатные с автоматикой - на консоль идёт 60x60x3 минимум, иначе раму поведёт за пару зим. Спорные случаи всегда стоит обсудить с менеджером, у нас в каталоге профтрубы он закреплён за расчётами металлоконструкций.

Маркировка 40x20x1.5: как читать

В прайсах и накладных сечение пишут через звёздочку или крестик. Например, 40x20x6000x1.5 - это прямоугольная труба с большей стороной 40 мм, меньшей 20 мм, длиной хлыста 6 метров и стенкой 1.5 мм. У квадратной трубы две первые цифры одинаковые: 50x50x6000x3.

1. Первая и вторая цифры - наружные стороны сечения в миллиметрах. Они задают, какое усилие труба удержит и насколько массивно будет выглядеть в каркасе.
2. Третья - длина мерного хлыста, обычно 6 м для сечений до 80 мм и 12 м для крупных. Длина 6000 пишется в миллиметрах, не в метрах - это распространённый источник путаницы.
3. Четвёртая - толщина стенки. Параметр, который чаще всего занижают, чтобы сэкономить. У одного и того же 40x40 разница между стенкой 1.5 и 2.0 мм - около 30% по весу и по жёсткости.
4. Иногда добавляют марку стали (Ст3сп, 09Г2С) и стандарт. Если марки нет, по умолчанию это углеродистая Ст3сп для умеренного климата.

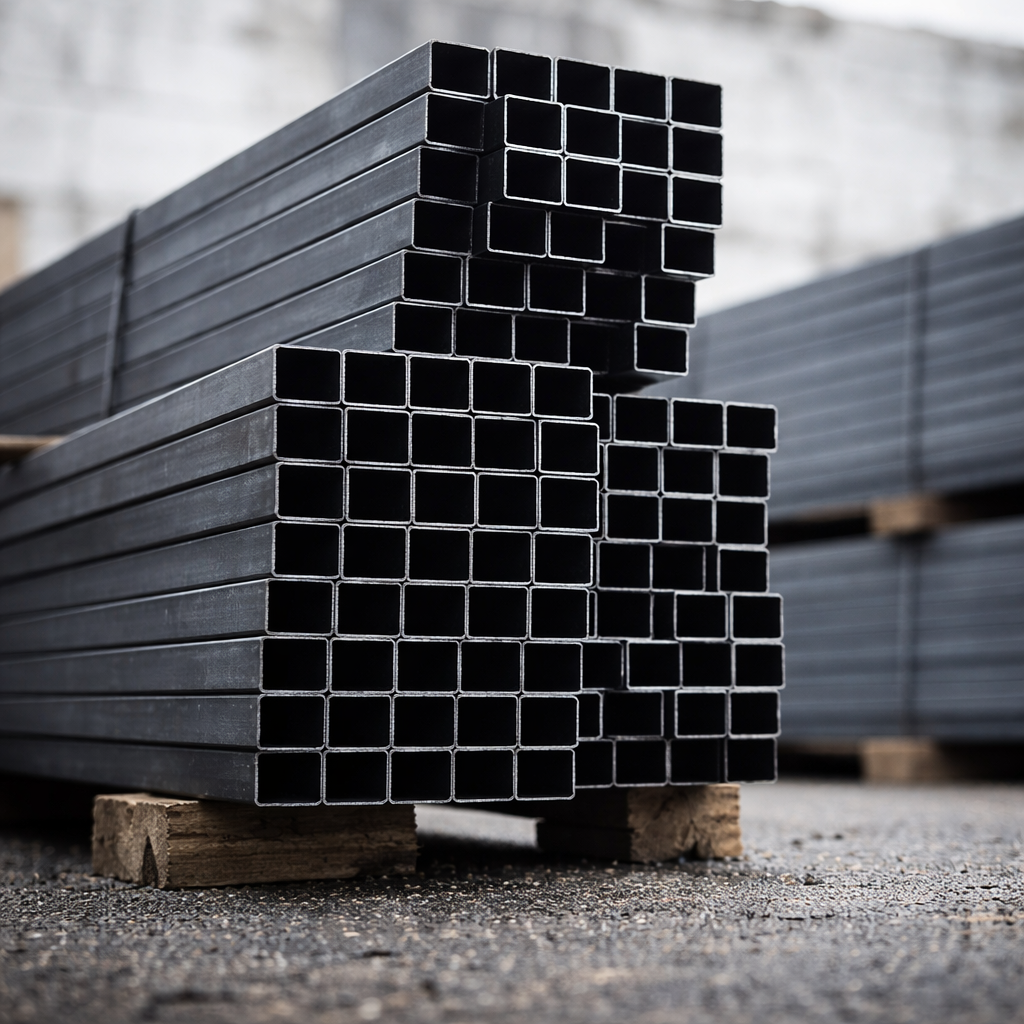

Сортамент: что у нас на складе чаще всего

На складе у нас в наличии около двадцати ходовых сечений - от лёгких 15x15 для теплиц до тяжёлых 100x100 для колонн. Остальные позиции привозим под заказ. Стандартная длина хлыста - 6 м, для сечений 80x80 и крупнее идёт 12 м, чтобы меньше резать в ферме.

Лёгкие сечения 15x15 и 20x20 со стенкой 1.5 мм - это теплицы, мебель, лёгкие декоративные ограждения, каркасы шкафов. Средняя группа 25x25 - 40x40 закрывает большинство дачных задач: лаги заборов, перила, рамы калиток, простые навесы до 4 метров пролёта. Если сомневаетесь между двумя соседними толщинами, берите большую: разница в цене около 15%, а в надёжности уходит в полтора раза.

Сечение под задачу: забор, навес, ворота, каркас

Забор из профнастила

Стандартная схема: столбы из 60x40x2 мм с шагом 2.5 м, лаги из 40x20x2 мм или 40x25x2 в две нитки. Для забора выше 2 метров и парусности под профнастил С20 столбы перекладывают на 60x60x3 - это даёт запас под боковую ветровую нагрузку. Столб бетонируется на 1/3 высоты, верх обязательно закрывается заглушкой, иначе вода зайдёт внутрь и за зиму разорвёт металл.

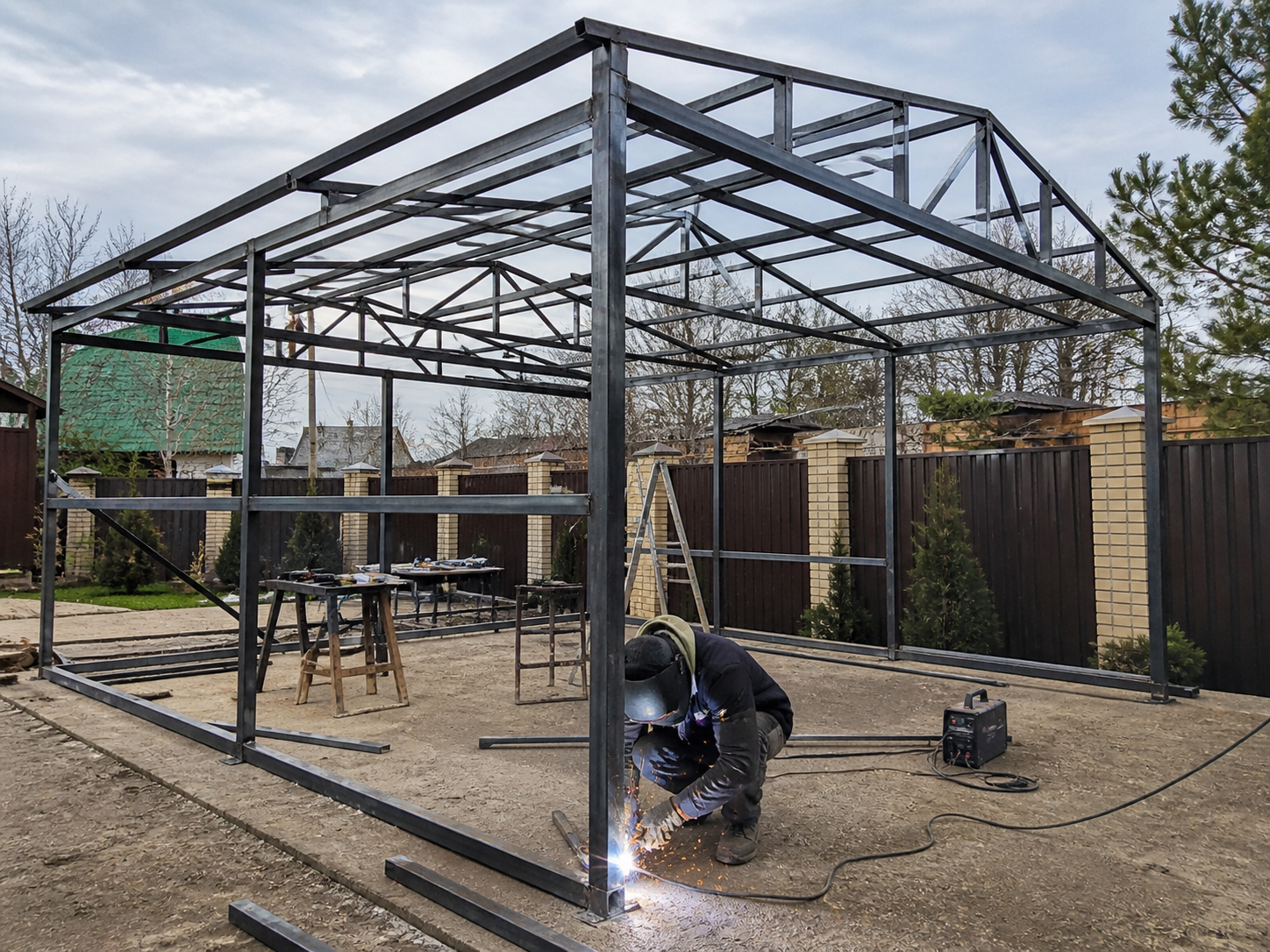

Навес и беседка

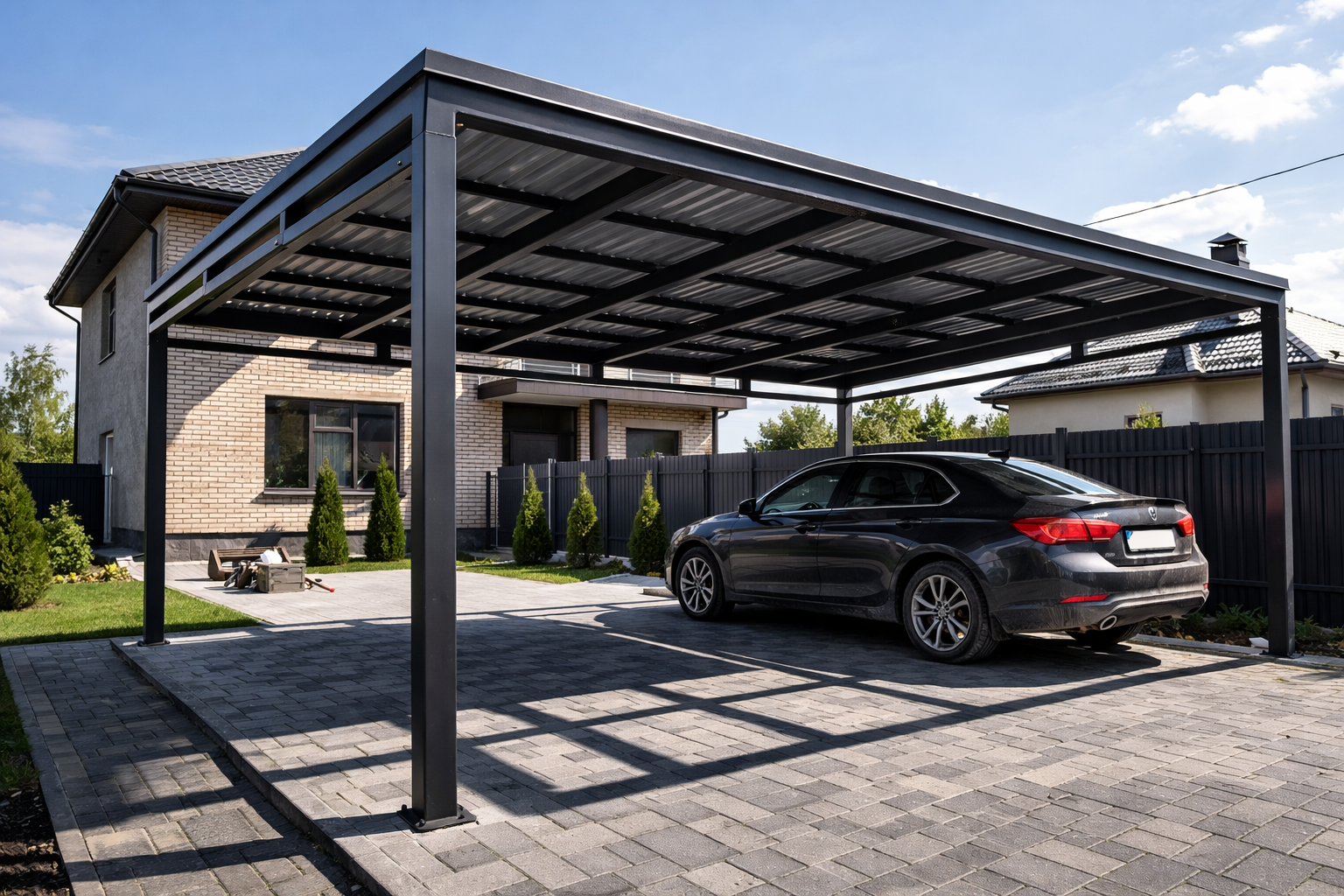

Карпорт 6x4 м под одну машину собирается на четырёх стойках 80x80x3 мм с обвязкой 60x40x3. Фермы кровли делают из 40x20 или 40x40 в зависимости от шага и нагрузки по снегу. Для южного региона снеговой район меньше, можно ставить 40x20 с шагом 1 м, для центральной полосы пролёт фермы обычно перекладывают на 40x40. Над крыльцом или беседкой 3x3 м хватит четырёх стоек 60x60x3 и обвязки 40x40.

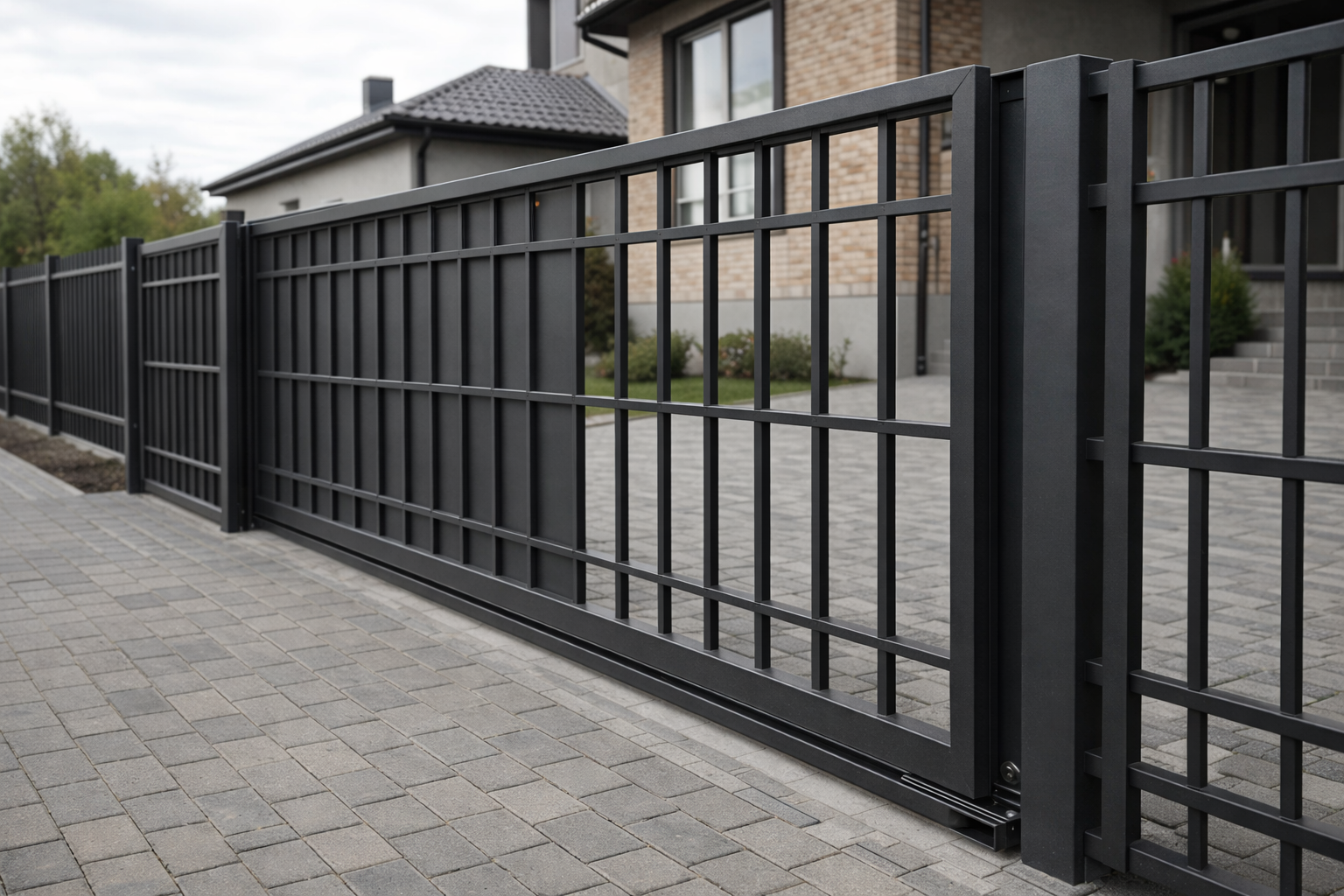

Ворота: откатные и распашные

Раму откатных ворот варят из 60x40x3 или 60x60x3 - это несущая часть, на которой держится консоль. Внутреннее заполнение собирают из 20x20 или 30x20 с шагом 100-150 мм, как декоративную решётку. Распашные ворота легче по конструкции, рама из 60x40x2-3, столбы 80x80x3 минимум. Под автоматику столб лучше залить бетоном с арматурой и привязать к закладным - открывание-закрывание расшатывает крепление за пару сезонов.

Каркас здания и фермы

Под каркасный гараж, мастерскую, лёгкое промздание идут стойки 100x100x3-4 и фермы из 80x60 или 80x80. Тут уже нужен расчёт: пролёт 6 м держит ферма из 80x40x3 при шаге 1.5 м, а пролёт 9 м потребует усиления раскосами и переход на 100x60. Прикидку '80 на 80 и норм' лучше не делать - металлокаркас отзывчив к ошибкам, и переразмеренные сечения тоже бьют по бюджету. По таким задачам у нас менеджер пересчитывает узлы и выдаёт спецификацию под объект.

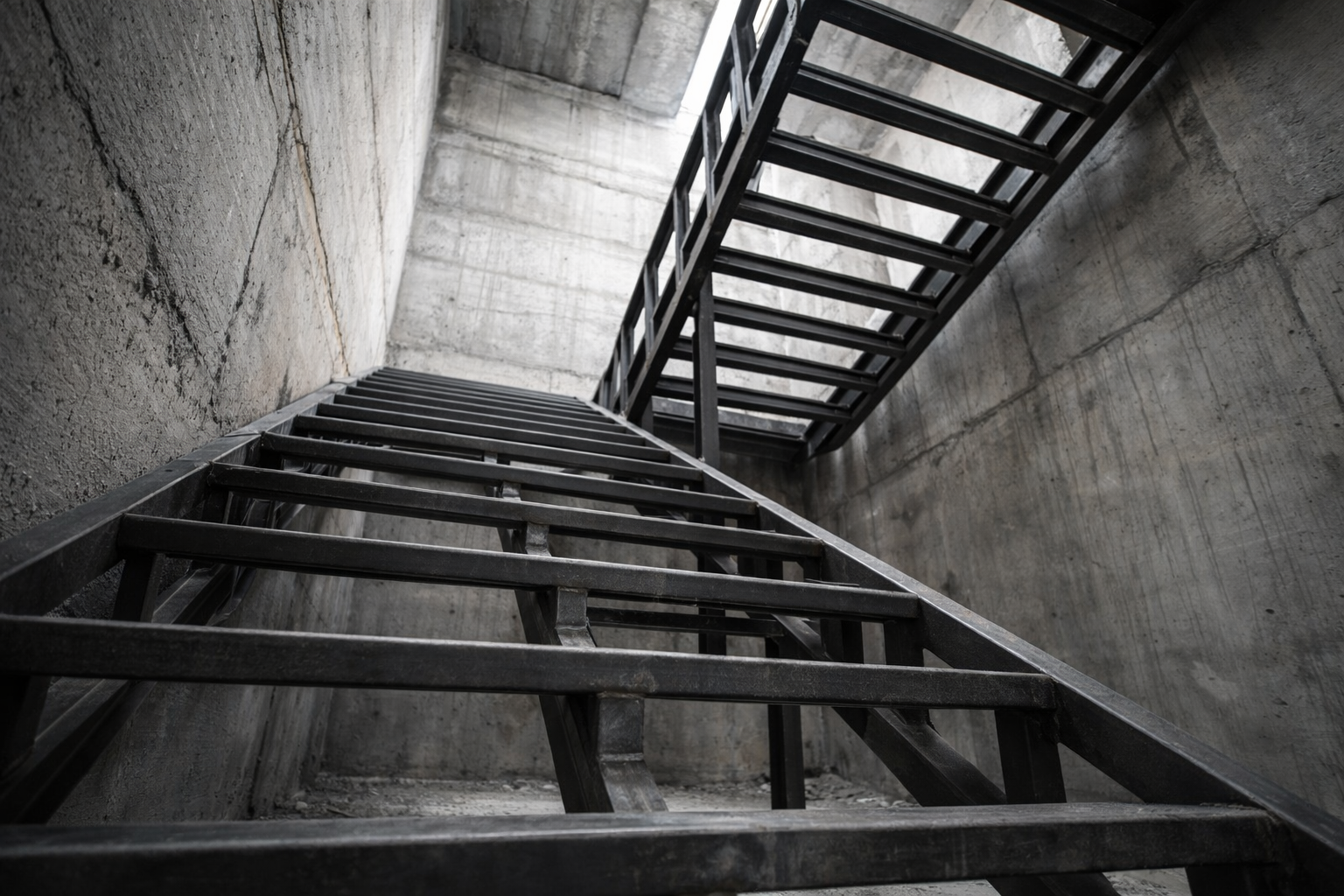

Лестницы и площадки

Внутренние и наружные лестницы из профтрубы - отдельный жанр. Косоуры обычно делают из 80x40x4 или 100x50x4 на пролёт 3-4 м. Балясины и поручни делают из 30x30 или 40x20. Площадки и мостики через коммуникации варят из 50x50 с шагом 600 мм под лист рифлёный или ПВЛ. Профтруба удобна тем, что прячет сварку внутрь угла, и снаружи лестница выглядит чисто без больших швов.

Свойства профильной трубы коротко

ГОСТы и стенки: какой стандарт выбрать

У профильной трубы сейчас работают три основных стандарта. ГОСТ 8639-82 регламентирует квадратное сечение, ГОСТ 8645-68 идёт на прямоугольное. Это старые стандарты, по которым катают большинство ходовых сечений. ГОСТ 30245-2003 - более поздний, под строительные конструкции с замкнутым гнутым сварным профилем; по нему трубы делаются с более жёсткими допусками по геометрии и идут чаще на ответственные стройки.

Для бытовых задач разница между 8639 и 30245 несущественна - забор, навес, теплица сделаются одинаково. Если в проекте на металлокаркас здания указано 30245, брать 8639 не получится: разные допуски по плоскостности и кривизне на метре длины. Когда стандарт не указан, по умолчанию идёт более доступный 8639/8645.

Вес погонного метра: таблица по сечениям

Вес 1 метра нужен почти на каждой стройке: посчитать массу каркаса для перевозки, прикинуть несущую способность фундамента под столбы, сравнить позиции при пересчёте с тонн на метры. В таблице ниже - теоретический вес ходовых сечений по ГОСТ 8639/8645/30245. Фактический вес может отличаться на 2-5% из-за допуска по толщине стенки.

Прикидочная формула для квадратной и прямоугольной трубы: вес 1 м = 0.0157 x (A + B - 2t) x t, где A и B - стороны сечения в мм, t - толщина стенки в мм. Формула даёт результат на 2-5% выше ГОСТовского, но на стройке этого хватает. Если нужно перевести тонны в метры: 1 тонна 40x40x2 - около 419 м, 1 тонна 60x60x3 - около 187 м.

Сварной шов и приёмка партии

Профтруба делается из листа, согнутого по образующей и проваренного вдоль одной стороны. Этот заводской шов - её слабое место. На дешёвых партиях встречаются непровары, грат внутри (наплыв металла, мешающий протягивать кабель или ставить заглушку), отклонения от прямого угла. При приёмке на складе или на объекте есть смысл смотреть несколько вещей.

• Геометрия. Угол между сторонами должен быть 90 градусов на глаз без линейки. Если стороны 'выпукло-вогнутые', при сварке угла не получишь и каркас поведёт.
• Заводской шов. Идёт ровной полосой вдоль одной грани, без бугров и подрезов. Если шов рыпаный и с прожогами - это брак, на сварке такой шов лопнет в самом неудобном месте.
• Толщина стенки. Микрометром по торцу: разница между стенкой и заявленной маркировкой свыше 0.1 мм - повод задавать вопросы. Тонкие стенки часто продают как 1.5 при фактических 1.2.
• Поверхность. Рябь от прокатки - норма. Глубокие риски, продольные борозды, локальные вмятины - не норма, такая труба под покраску не годится.
• Кривизна на метр. На 6 метрах допуск около 1 мм/м по ГОСТ 30245. Ставите хлыст на ребро, прикладываете шнурку - если просвет больше 6 мм, материал брак.

Антикор: что красить и чем

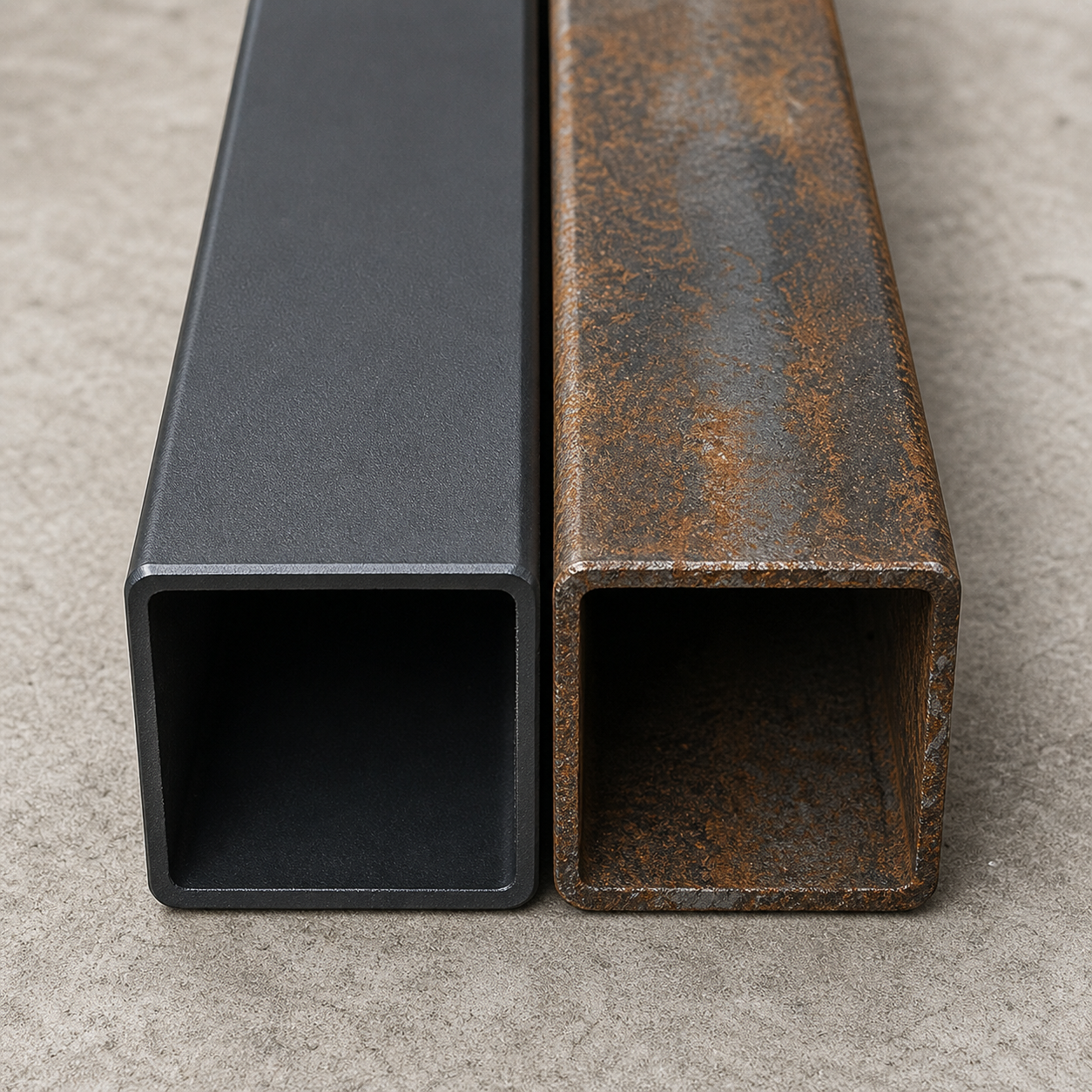

Чёрная профтруба без покрытия на улице ржавеет быстро: за один сезон под дождём и снегом появляется глубокая рыхлая ржавчина по всей поверхности. Поэтому на любой наружный каркас её красят - либо до сборки по элементам, либо по готовой конструкции после сварки. Вариант 'покрашу потом' обычно превращается в 'забыл и теперь чищу болгаркой' - ржавчина из заводской прокатной окалины лезет наружу за пару месяцев.

• Грунт-эмаль 3 в 1. Самый удобный вариант для частной стройки: грунтует, преобразует ржавчину и красит за один проход. Расход около 100-150 г/м2 в один слой, наносить лучше в два прохода.
• Молотковая эмаль. Скрывает мелкие огрехи поверхности, держится 5-7 лет на улице, после неё перекрашивать сложнее - сложно подобрать оттенок.
• Горячее цинкование. Дороже краски в два-три раза, но даёт срок службы 30+ лет без обслуживания. Применяется на ответственных конструкциях, столбах освещения, опорах ЛЭП.
• Полимерная порошковая покраска. Ровная гладкая поверхность, любой цвет, держится 10-15 лет. Делается только в цеху, на месте не нанести.

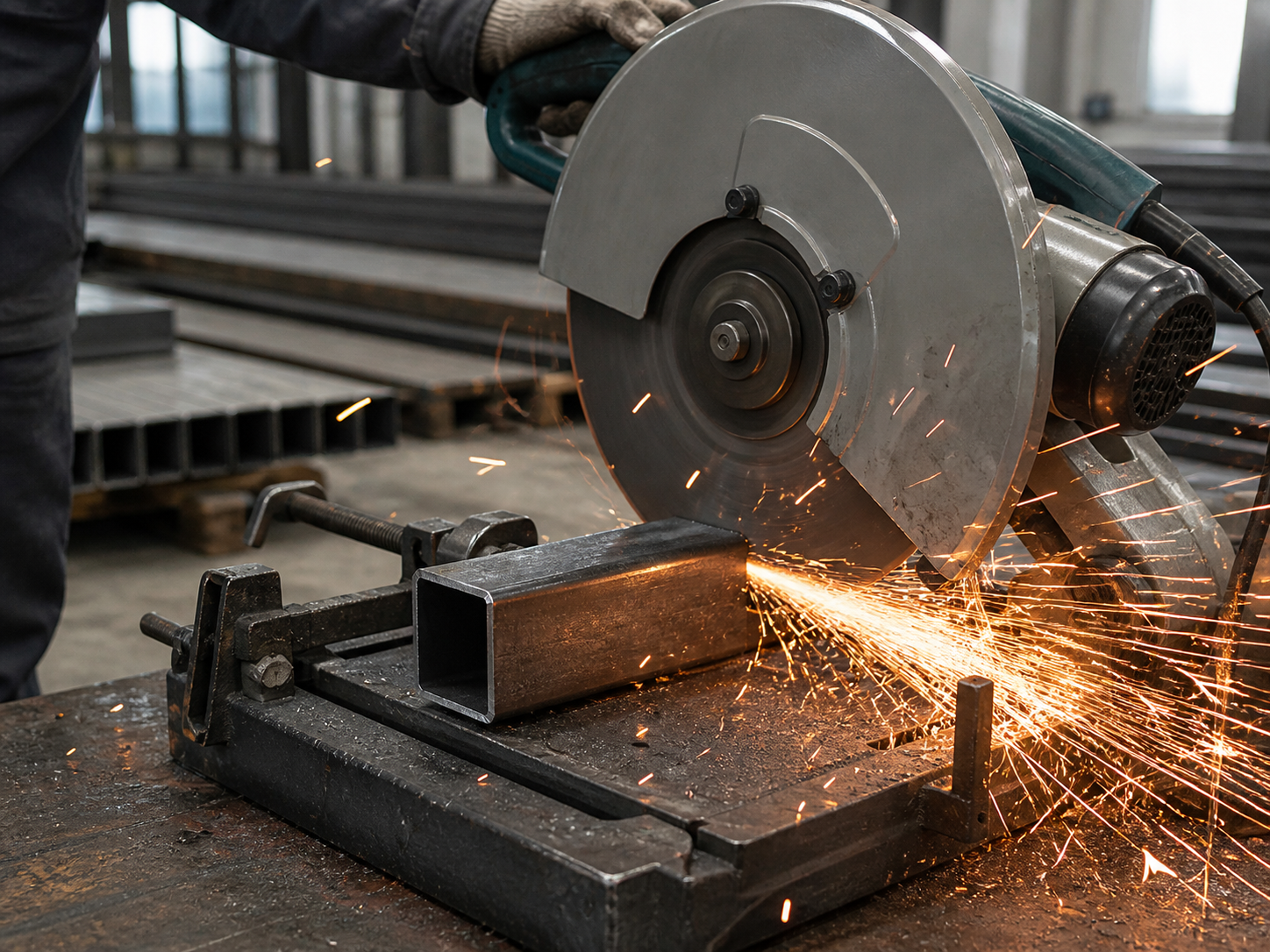

Резка в размер и хлысты по 6 и 12 м

Для ферм и навесов с пролётом 9-12 м удобнее брать сразу 12-метровый хлыст: меньше стыков, меньше сварки, прочнее конструкция. Доставка 12-метров идёт длинномером, по профтрубе в Ростовской области и ЮФО возим своим транспортом, по другим регионам России отгружаем транспортной компанией.

Сварка, сгибание и крабы: как работать дома

Чем варить профтрубу

Дома большинство мастеров работает полуавтоматом MIG/MAG в углекислоте: проволока 0.8 мм, ток 80-130 А, это закрывает стенки от 1.0 до 4 мм без перегревов. На 1.5 мм лучше выставить минимум по току, чтобы не прожечь шов. На стенке 3-4 мм можно перейти на электрод УОНИИ или АНО-21 диаметром 3 мм, ток 90-120 А, обратная полярность. Аргонодуговая (TIG) даёт самый чистый шов, но для забора и навеса избыточна по времени и расходникам.

• Стенка 1.0-1.5 мм. Полуавтомат проволокой 0.8 мм, ток 60-80 А. Варить точечно-короткими швами, иначе металл уведёт.
• Стенка 2.0-2.5 мм. Полуавтомат с проволокой 0.8-1.0 мм, либо электрод 2.5 мм с током 70-90 А.
• Стенка 3.0 мм и больше. Электрод 3 мм, ток 100-130 А. Сначала прихватки в углах, потом сплошной шов вкруговую.

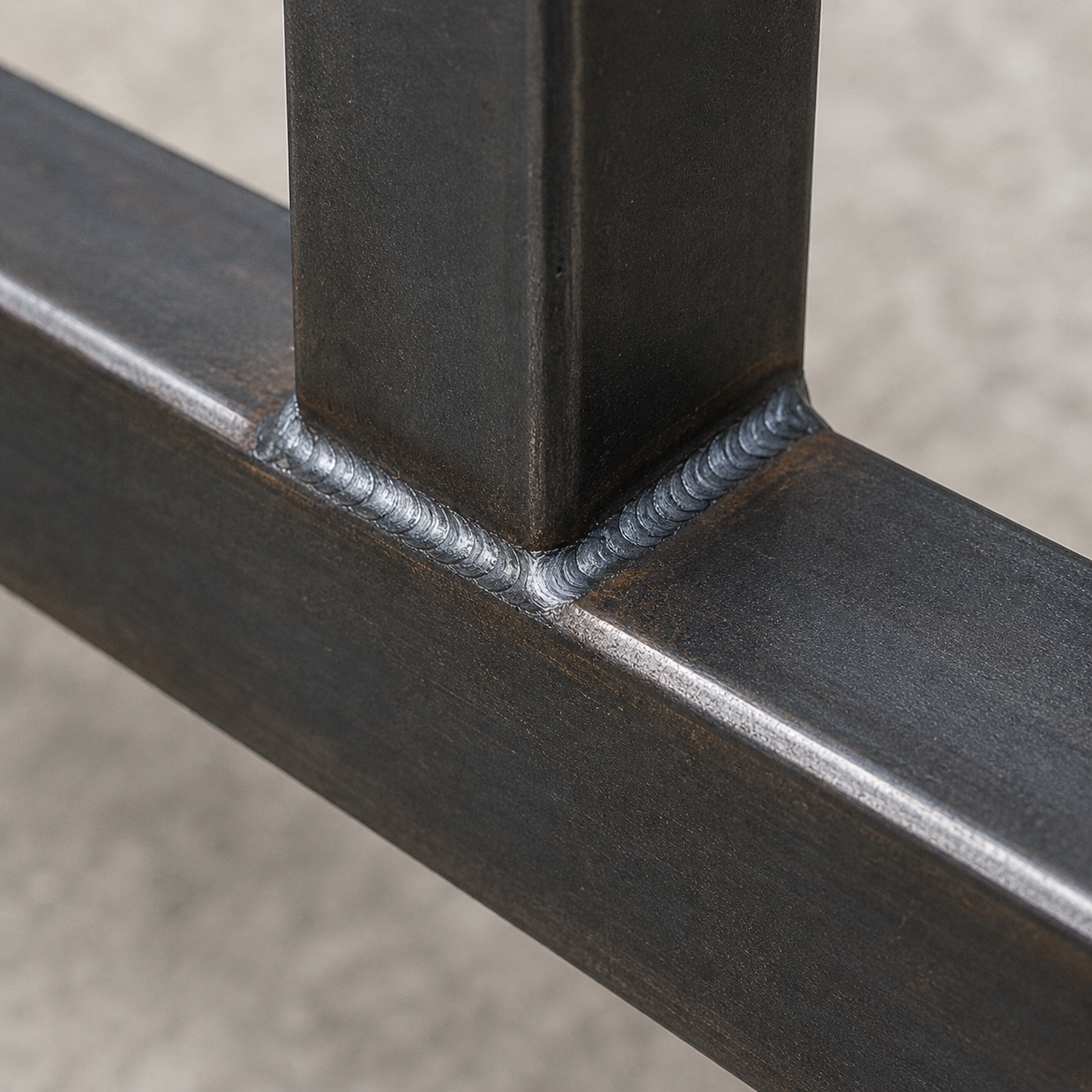

• Угловые стыки. Сначала прихватываем 4 точки по углам, проверяем геометрию рамы (диагонали должны совпадать), потом провариваем швы по 30-40 мм с отступами, чтобы каркас не повело от перегрева.

Как согнуть без трубогиба

Для арок теплицы и круглых элементов нужен трубогиб - дешёвый ручной модели хватает на 20x20 и 25x25 со стенкой 1.5 мм. Без трубогиба есть три варианта: пропилить болгаркой поперечные пазы через 30-50 мм с нужной стороны и согнуть руками (под 25x25x1.5 работает, шов потом проварить); прогреть участок горелкой до тёмно-вишнёвого и гнуть на оправке; набить трубу песком, заглушить и медленно гнуть на шаблоне - подходит для крупных сечений до 40x40.

Краб-системы вместо сварки

Если сварки нет под рукой, профтрубу собирают на крабовых соединителях - стальные крестовины и тройники под конкретное сечение, которые стягиваются болтами. На крабах обычно делают каркасы стеллажей, верстаков, садовой мебели, лёгких теплиц. Для нагруженных конструкций (заборы под парусность, навесы под снег) краб-сборка слабее сварки в 2-3 раза по жёсткости узла, использовать стоит только на ненагруженной мебели и прототипах.

Расчёт количества: примеры

Для прикидочного расчёта удобно держать в голове три типовых сценария. Точные цифры по объекту менеджер пересчитает с учётом снеговой и ветровой нагрузки региона.

1. Забор 50 пог. м из профнастила, высота 2 м. Столбы 60x40x2 с шагом 2.5 м - 21 шт по 2.5 м (с заглублением 0.5 м под бетон). Лаги 40x20x2 в две нитки - 100 пог. м. Итого по столбам около 50 м, по лагам 100 м.
2. Карпорт 6x4 м под одну машину. Четыре стойки 80x80x3 высотой 2.5 м - 10 пог. м. Обвязка 60x40x3 по периметру - 20 м. Фермы 40x40x2 шагом 1 м - около 40 м. Итого 70 пог. м, преимущественно средние сечения.
3. Откатные ворота 4 м с автоматикой. Несущая балка 60x60x3 - 6 м (на консоль с запасом). Внутренняя рама 60x40x3 - 8 м. Заполнение 20x20 - 25 м. Стойки опорная и улавливающая 80x80x3 по 2.5 м - 5 м.
4. Теплица 3x6 м арочная. Дуги из 25x25x1.5 шагом 1 м - 7 шт по 7 м с учётом гнутья - около 50 м. Прогоны 20x20x1.5 и торцевые рамы - ещё около 40 м. Итого 90 пог. м лёгких сечений.

К расчётной длине добавляйте 5-7% на отходы при резке. Для сложных конструкций с раскосами и косыми резами закладывайте до 10%. При работе дома болгаркой расход чуть выше: пропил уносит 2-3 мм на каждый рез, плюс мелкие куски короче 200 мм в дело уже не идут.

Цены и тяжёлые сечения под фермы

Лёгкие сечения 15x15-40x40 идут от 63 до 200 руб за погонный метр, средние 50x50-60x60 держатся в районе 270-450 руб/м, а тяжёлые 80x80-100x100 в 12-метровом хлысте обходятся в 600-800 руб/м. Актуальную цену смотрите в карточках товара ниже - она подтягивается из системы в реальном времени.
