Счетчик воды: как подобрать диаметр и длину для замены

При замене счетчика воды недостаточно купить прибор того же бренда или с такой же резьбой. Новый прибор должен подойти по длине, назначению и условиям установки, иначе придется менять присоединения или переделывать участок труб. До заказа полезно сфотографировать старый прибор вместе с обвязкой и выписать его полную маркировку.

Бытовые модели БЕТАР, VALTEC и GERRIDA, приборы для вводов и мокроходные исполнения представлены в разделе счетчиков воды. Их сравнивают по параметрам, которые влияют на совместимость. Так можно подобрать замену для квартиры или дома и заранее выяснить, какие детали понадобятся монтажнику.

Счетчик холодной или горячей воды: какой выбрать?

Для горячей воды нужен счетчик с допуском к температуре этой линии; счетчик только для холодной воды заменять его не может. Универсальную модель допускается использовать на холодной и горячей воде, если это прямо указано в ее документации. Красный или синий цвет корпуса помогает узнать исполнение, но не заменяет проверку маркировки.

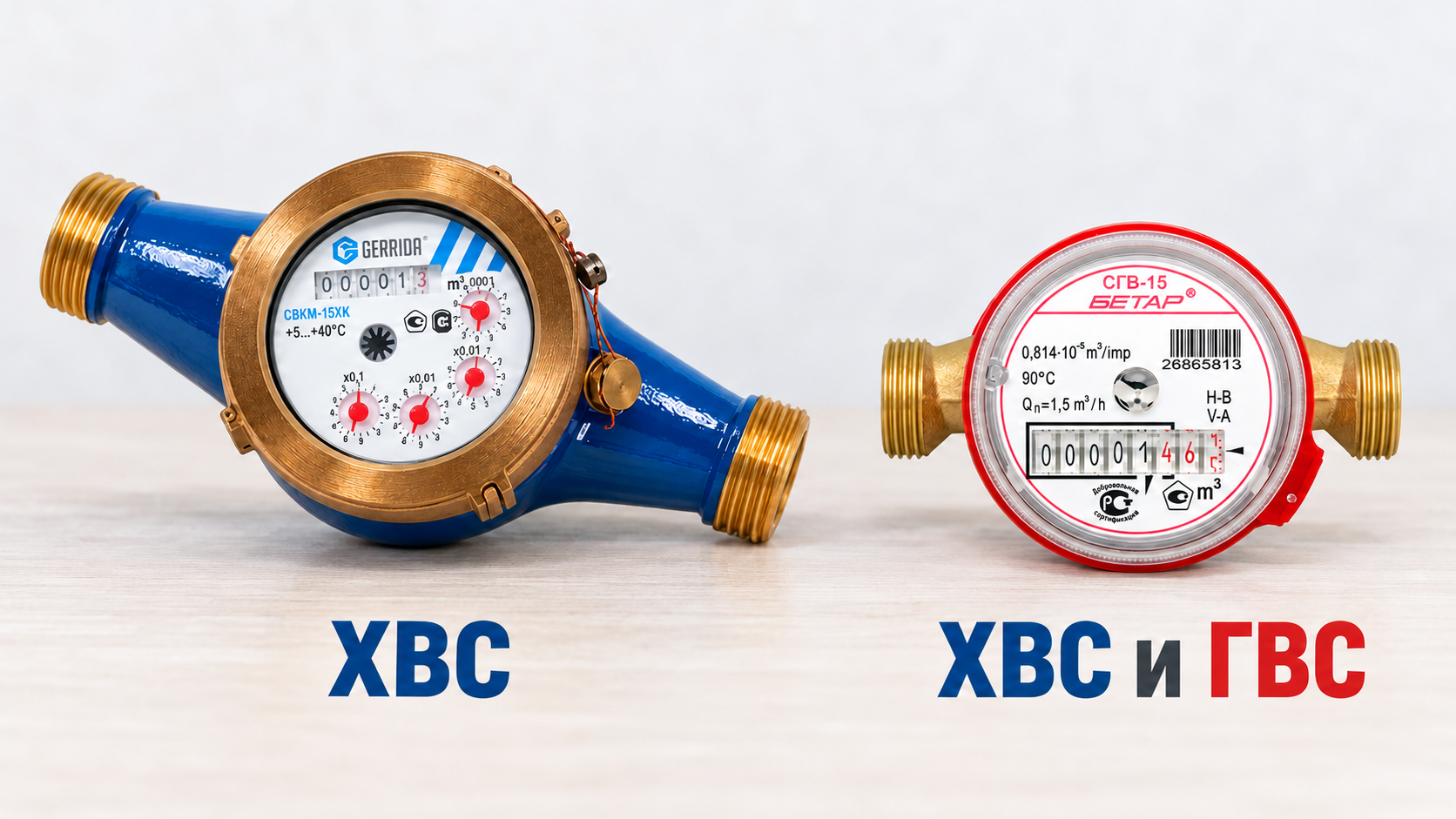

Например, БЕТАР СГВ-15 и универсальные VALTEC VLF предназначены для холодной и горячей воды. У мокроходных GERRIDA СВКМ-15ХК, СВКМ-20ХК и СВКМ-25ХК изготовитель указывает только холодную воду от +5 до +40 °С. Их выбор дополнительно зависит от влажности места установки. Сравнивать такие приборы только по цене или внешнему виду было бы ошибкой.

Как подобрать счетчик воды 15 или 20 на замену?

Замену подбирают по DN, длине корпуса и размерам присоединений. Обозначение DN15 указывает номинальный диаметр (условный проход), а не размер наружной резьбы патрубка. Поэтому на одном приборе могут одновременно встречаться обозначения 1/2 и 3/4 дюйма, поскольку они относятся к разным элементам подключения.

У VALTEC VLF-15U наружная резьба корпуса под накидную гайку имеет размер 3/4 дюйма, а резьба подходящего полусгона со стороны трубопровода составляет 1/2 дюйма. У VLF-20U корпус имеет наружную резьбу 1 дюйм, а полусгон соединяется с трубопроводом резьбой 3/4 дюйма. При подборе проверяют обе стороны соединения, чтобы не спутать резьбу корпуса с резьбой, которой полусгон присоединяется к трубе.

В таблице приведена длина корпуса между крайними торцами его патрубков. Полусгоны увеличивают размер установленного узла, поэтому расстояние между кранами нельзя напрямую принимать за длину самого счетчика. Даже при одинаковом DN20 длина корпуса различается: у VALTEC VLF-20U она составляет 105 мм, а у GERRIDA СВК-20Г - 130 мм.

• Сфотографируйте обозначение модели и направление стрелки на корпусе, чтобы мастер видел исполнение и направление потока.
• Уточните монтажную длину старого прибора по паспорту или чертежу. Для замера не нужно самостоятельно разбирать опломбированный узел.
• Проверьте, горизонтально или вертикально установлен прибор, и найдите допуск к такому положению у выбранной замены.
• Покажите монтажнику накидные гайки и оставшееся место вокруг корпуса, поскольку доступ для инструмента тоже влияет на возможность замены.

Если рассматриваете БЕТАР СГВ-15 со сгонами, отдельно согласуйте, сохранятся ли старые присоединения или будут установлены новые. Одинаковый DN еще не подтверждает совместимость накидных гаек, уплотнительных поверхностей и общей длины узла.

Какой счетчик холодной воды нужен для колодца?

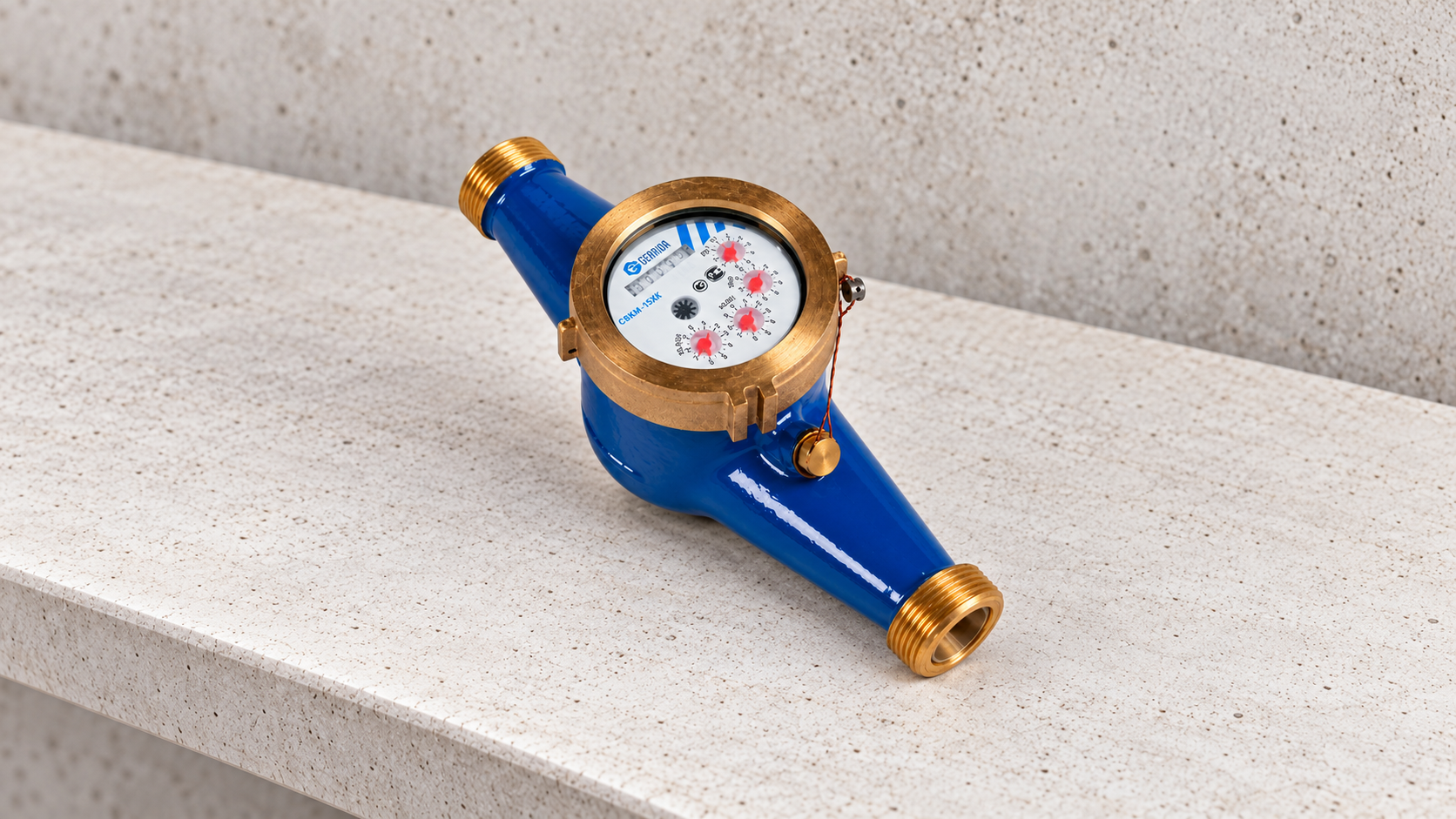

Для колодца или влажного помещения выбирают исполнение, рассчитанное изготовителем на такие условия. Мокроходные GERRIDA ХК предназначены для учета холодной воды в колодцах, затапливаемых и влажных помещениях. Обычный квартирный счетчик нельзя считать подходящим для такого места только потому, что у него такой же DN.

У GERRIDA СВКМ-15ХК длина проливной части составляет 165 мм, тогда как у бытового СВК-15Г она равна 110 мм. Одинаковый DN15 не делает эти модели взаимозаменяемыми, поскольку у них различаются конструкция и условия применения. У СВКМ-20ХК длина корпуса составляет 195 мм, поэтому ее тоже сопоставляют с монтажным местом отдельно.

Изготовитель указывает для перечисленных ХК степень защиты IP68 и горизонтальное положение, при котором обеспечивается заявленный метрологический класс В. Допуск к влажной среде не отменяет требований к воде, давлению и установке. Эти параметры проверяют по полному обозначению поставляемого прибора, а не по общему названию серии.

В колодце также нужен доступ, чтобы прочитать показания, осмотреть соединения и снять счетчик для обслуживания. Указанные модели работают с водой от +5 °С, поэтому защита от влаги не означает защиту от замерзания. Размещение узла и защиту труб от промерзания продумывают отдельно, особенно в сезонно используемом доме.

Счетчики воды DN25-50: какой расход нужен для ввода?

Для ввода с большим водопотреблением счетчик выбирают по расчетному расходу и допустимой потере давления, затем проверяют DN и монтажные размеры. DN25, DN32, DN40 или DN50 выбирают с учетом расхода воды, а не только по диаметру имеющейся трубы. Прибор должен измерять расход в предусмотренном для него диапазоне.

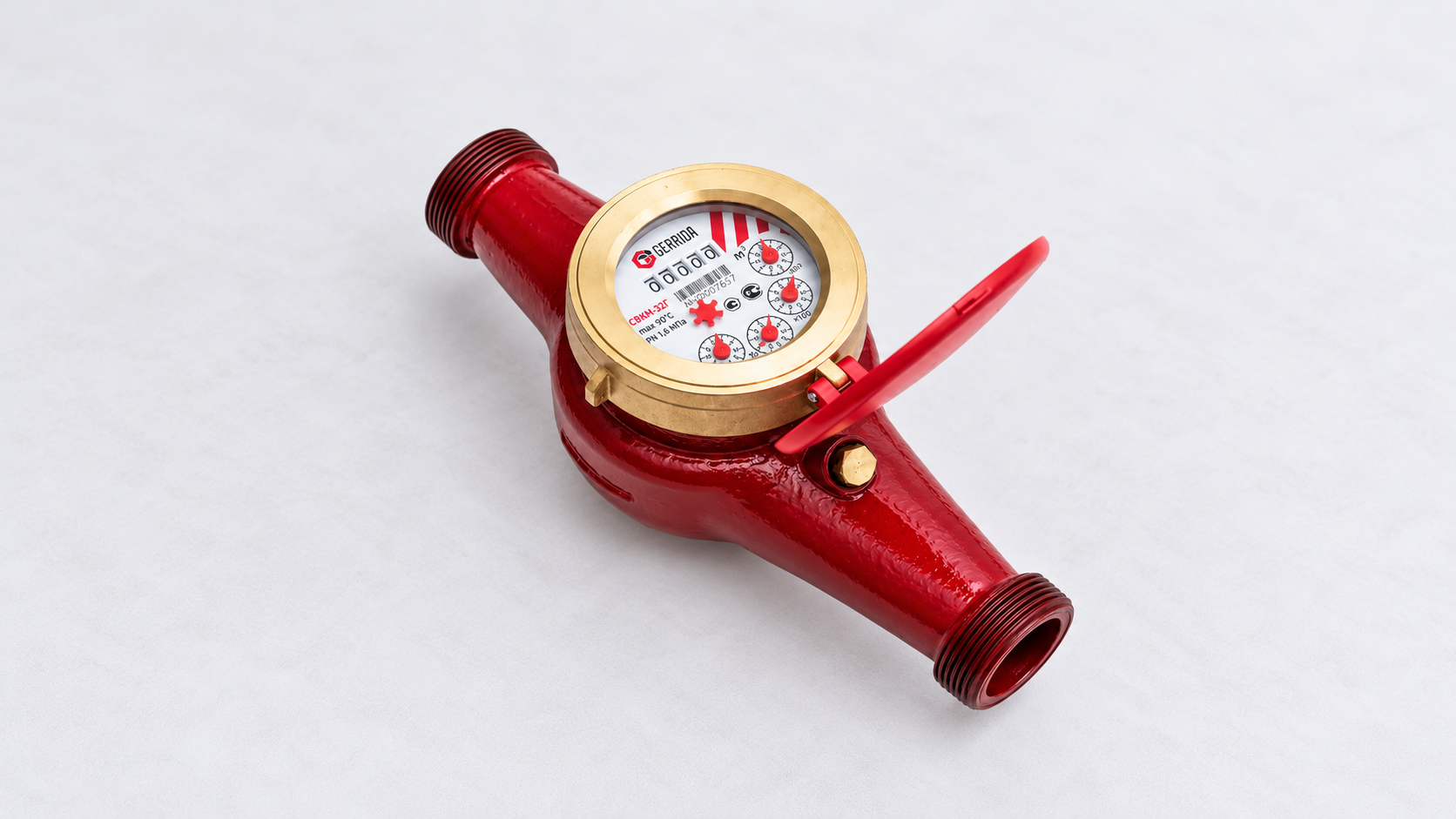

Номинальный расход характеризует режим, в котором счетчик может работать длительное время. Максимальный расход описывает предельный режим, продолжительность которого ограничивает изготовитель. Например, у GERRIDA СВКМ-32Г в характеристиках указаны 6 и 12 м³/ч соответственно. Для постоянного водопотребления нельзя ориентироваться на второе значение без проверки паспортных условий.

В таблице сравниваются конкретные исполнения Г. Эти размеры и расходы нельзя автоматически переносить на любой товар с обозначением СВКМ-25 или СВКМ-40, поскольку у модификаций могут отличаться температура, интерфейс и состав поставки. Если полное исполнение не указано, сначала уточняют маркировку и паспорт, а уже затем подтверждают покупку.

Новый ввод требует расчета, при котором проектировщик или монтажник должен сопоставить ожидаемое водопотребление с характеристиками прибора. Для замены существующего счетчика дополнительно проверяют, изменились ли число потребителей и условия работы. Покупка прибора большего DN сама по себе не гарантирует более точный учет небольшого расхода.

В подборке ниже собраны приборы для вводов и влажных узлов. Для колодца или влажного помещения выбирают исполнения ХК, предназначенные только для холодной воды. Остальные представленные модели сопоставляют с паспортными требованиями к месту установки и температуре воды.

Нужен ли импульсный счетчик воды для передачи показаний?

Импульсный счетчик нужен, когда показания будет считывать совместимая система сбора данных. Сам по себе импульсный выход не отправляет сведения в личный кабинет или водоканал. Он передает сигналы внешнему устройству, которое подсчитывает объем и обеспечивает дальнейшую передачу по предусмотренному каналу связи.

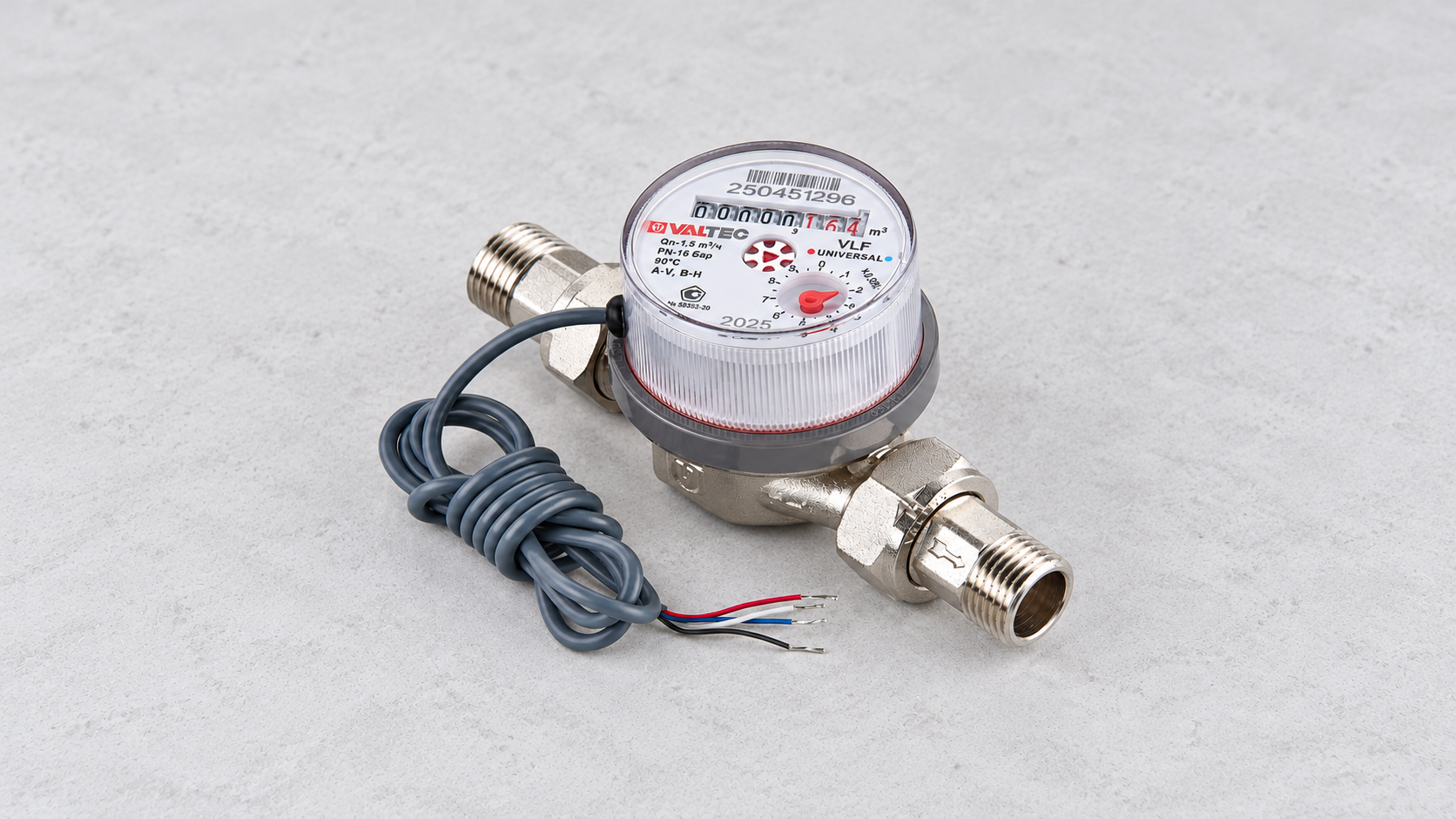

У VALTEC VLF-15U-I наличие импульсного выхода подтверждено изготовителем. Эта модель имеет DN15, корпус длиной 80 мм и номинальный расход 1,5 м³/ч. Перед покупкой убедитесь, что выход совместим с вашей системой сбора данных, а корпус длиной 80 мм подходит для замены.

schetchik-kvartirnyy-univ-s-impulsnym-vyhodom-do-90-s-1-5m3-1-2-80-mm-new-pr-20000182915

Надпись "универсальный" описывает применение на холодной и горячей воде, а не наличие интерфейса. Так, у исполнения VALTEC VLF-15U-L.110 буква L обозначает поставку без полусгонов. Она не подтверждает импульсный выход. Для выбора дистанционного считывания проверяют полное обозначение, а не одно слово в описании.

• Сверьте тип входа контроллера с выходом счетчика по документации обоих устройств.
• Уточните цену импульса, то есть объем воды, которому соответствует один импульс, и настройку канала учета. От этого зависит правильный пересчет сигналов в показания.
• Проверьте, как будут проложены провода и где разместится устройство сбора данных, прежде чем закрывать сантехнический шкаф.
• Узнайте у обслуживающей организации, принимает ли она данные от выбранной системы и как оформляется такое подключение.

Для обычного ручного снятия показаний импульсное исполнение не обязательно. Доплата имеет смысл под определенную систему, а не ради самого наличия провода. Если дистанционный учет запланирован позднее, совместимость лучше согласовать до установки счетчика, чтобы затем не менять подходящий по размерам прибор.

Как подобрать полусгоны для водомерного узла?

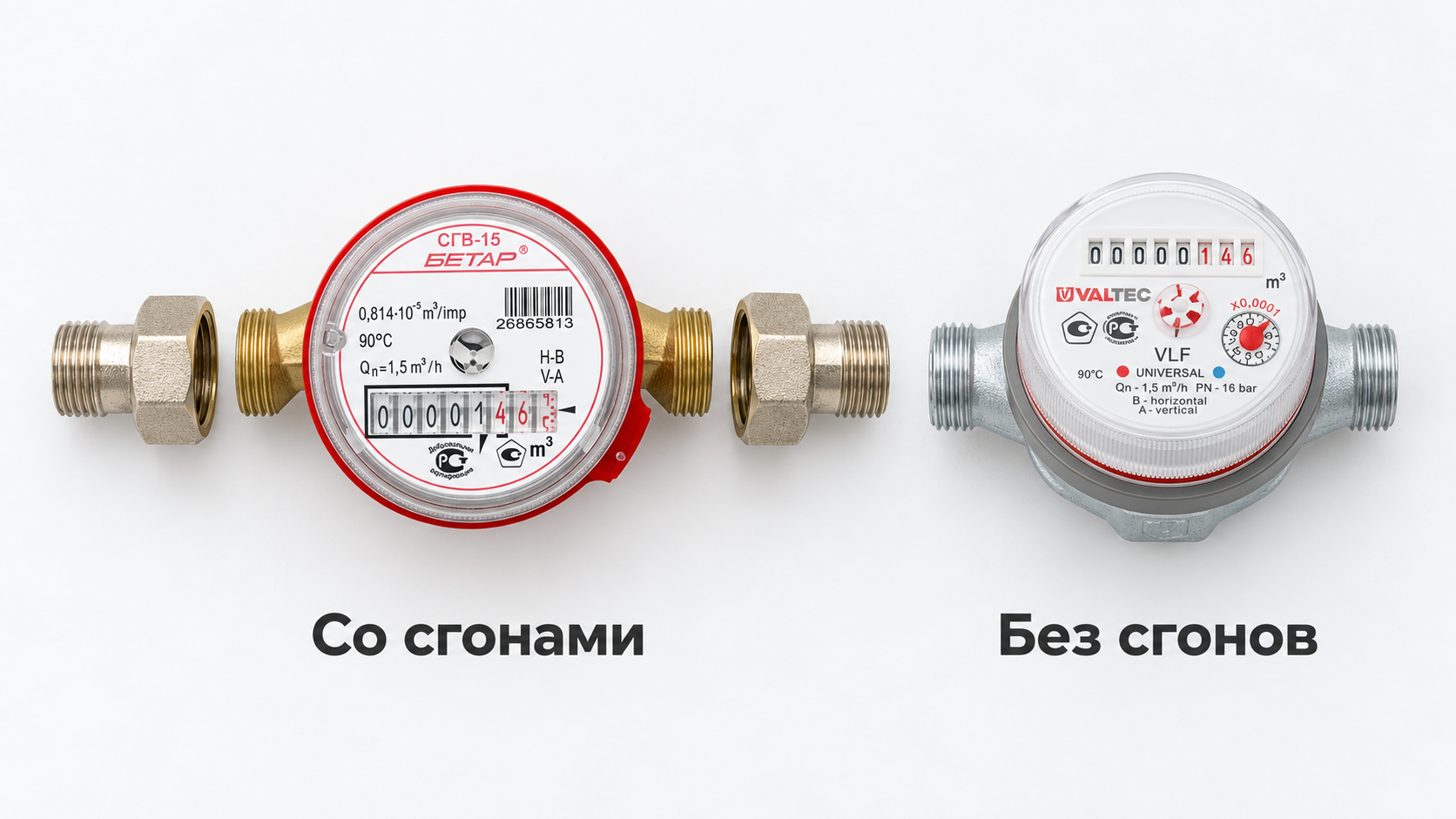

Полусгоны соединяют корпус счетчика с трубопроводом через накидные гайки и уплотнения. Прибор без этих деталей может подойти для замены, если сохраняемые присоединения совместимы и исправны. Для нового водомерного узла состав поставки проверяют отдельно, поскольку название счетчика и его DN не означают, что все монтажные детали уже включены.

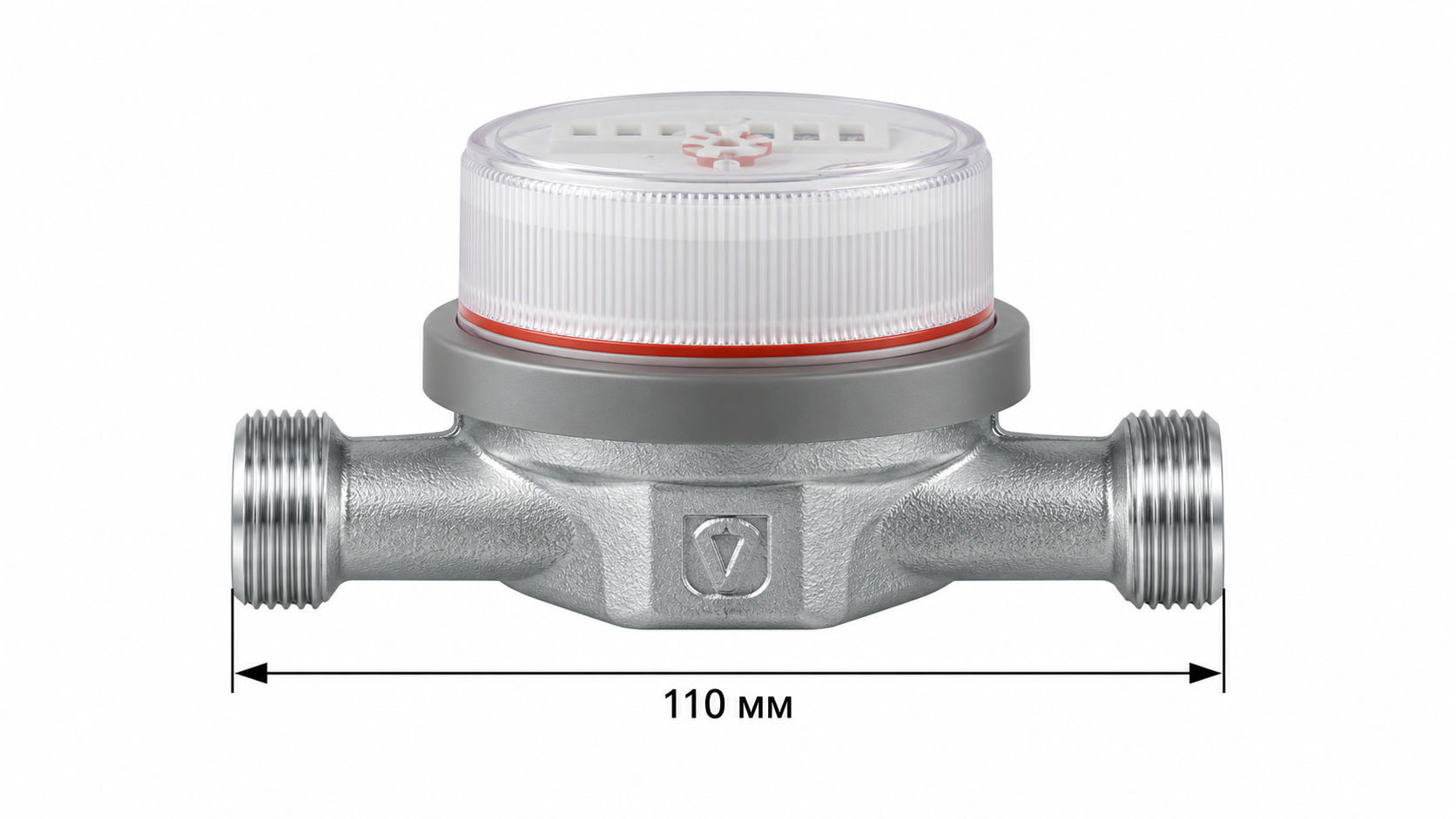

Вариант VALTEC VLF-15U-L.110 без сгонов имеет корпус длиной 110 мм. К нему подбирают подходящие присоединительные детали либо проверяют возможность установки между существующими гайками. Попытка сравнить только стоимость двух счетчиков без учета их поставки может привести к дополнительной покупке после приезда монтажника.

• Проверьте, включены ли два полусгона, накидные гайки и подходящие прокладки. Уточняйте состав именно выбранной поставки.
• Согласуйте с монтажником состояние старых деталей и замените поврежденные присоединения. Новый счетчик не устранит дефекты резьбы или уплотнительной поверхности.
• Сверьте общую длину собранного узла с доступным местом, чтобы присоединения не приходилось стягивать с перекосом.
• Проверьте необходимость и характеристики запорной арматуры, фильтра и других элементов по принятой схеме узла и инструкции счетчика.

Фильтр и обратный клапан подбирают как элементы конкретной схемы, а не как одинаковое дополнение к любому прибору. Направление потока, допустимое положение счетчика и требования к прямым участкам берут из его инструкции. Длина прямого участка и состав обвязки могут различаться, поэтому общая монтажная схема не заменяет условия изготовителя.

В следующей подборке собраны товары, у которых присоединительные детали прямо указаны в названии поставки. Это помогает сравнить покупку со сгонами, однако точный состав все равно нужно подтвердить перед заказом. Сравнивайте стоимость счетчиков при одинаковом составе поставки, а расходы на дополнительные уплотнения и монтаж учитывайте отдельно.

Подготовьте фото маркировки, присоединений и размеры узла. Менеджер поможет подобрать подходящий счетчик и уточнит, что входит в поставку.

Когда нужна замена счетчика воды, а когда достаточно поверки?

Истечение межповерочного интервала не всегда требует покупки нового счетчика, поскольку исправный прибор можно представить на поверку. Если прибор не прошел поверку, поврежден или не подходит по условиям применения, рассматривают ремонт либо замену. Решение зависит от состояния конкретного экземпляра и результата поверки, а не только от его возраста.

Поверка подтверждает метрологическую пригодность прибора, а ввод в эксплуатацию оформляет его использование для расчетов за воду. Это разные процедуры. После замены нужно обратиться к исполнителю коммунальной услуги для оформления ввода и контрольного опломбирования в установленном порядке; наличие заводской пломбы само по себе эту процедуру не заменяет.

Универсального правила "холодный счетчик поверяют через шесть лет, горячий через четыре" нет. Интервал проверяют для утвержденного типа и исполнения. Например, изготовитель VALTEC указывает для рассмотренных VLF шесть лет на обеих линиях, а БЕТАР отдельно объясняет различия между приборами разных лет выпуска.

• Сопоставьте полное обозначение и заводской номер на корпусе с паспортом конкретного экземпляра.
• Проверьте сведения о поверке в Федеральном информационном фонде по обеспечению единства измерений, известном как ФГИС "Аршин".
• Уточните межповерочный интервал и дату следующей поверки по данным именно этого прибора. Не отсчитывайте срок автоматически от дня покупки.
• Перед установкой проверьте, соответствует ли выбранный прибор согласованной схеме и требованиям к условиям эксплуатации.

Результаты поверки подтверждаются сведениями в Федеральном информационном фонде. Поэтому бумажный паспорт, запись о поверке и акт ввода нужно различать по назначению. Если сведения расходятся или полный номер типа не удается установить, сначала выясняют причину у изготовителя, поверителя либо исполнителя услуги, а затем решают вопрос о покупке.

Что уточнить перед покупкой счетчика воды?

Почему выгодно заказать счетчик воды в XSNAB

Для подбора откройте каталог счетчиков воды и сравните полное исполнение подходящих моделей. Если маркировка старого прибора сохранилась плохо или размеры отличаются, передайте фото менеджеру, чтобы уточнить выбор до заказа и согласовать детали с монтажником.

Сообщите назначение линии, размеры и полную маркировку старого прибора. Менеджер поможет подобрать подходящее исполнение и подготовить счет.
