Хризотилцементная труба: от дренажа и забора до магистральной канализации

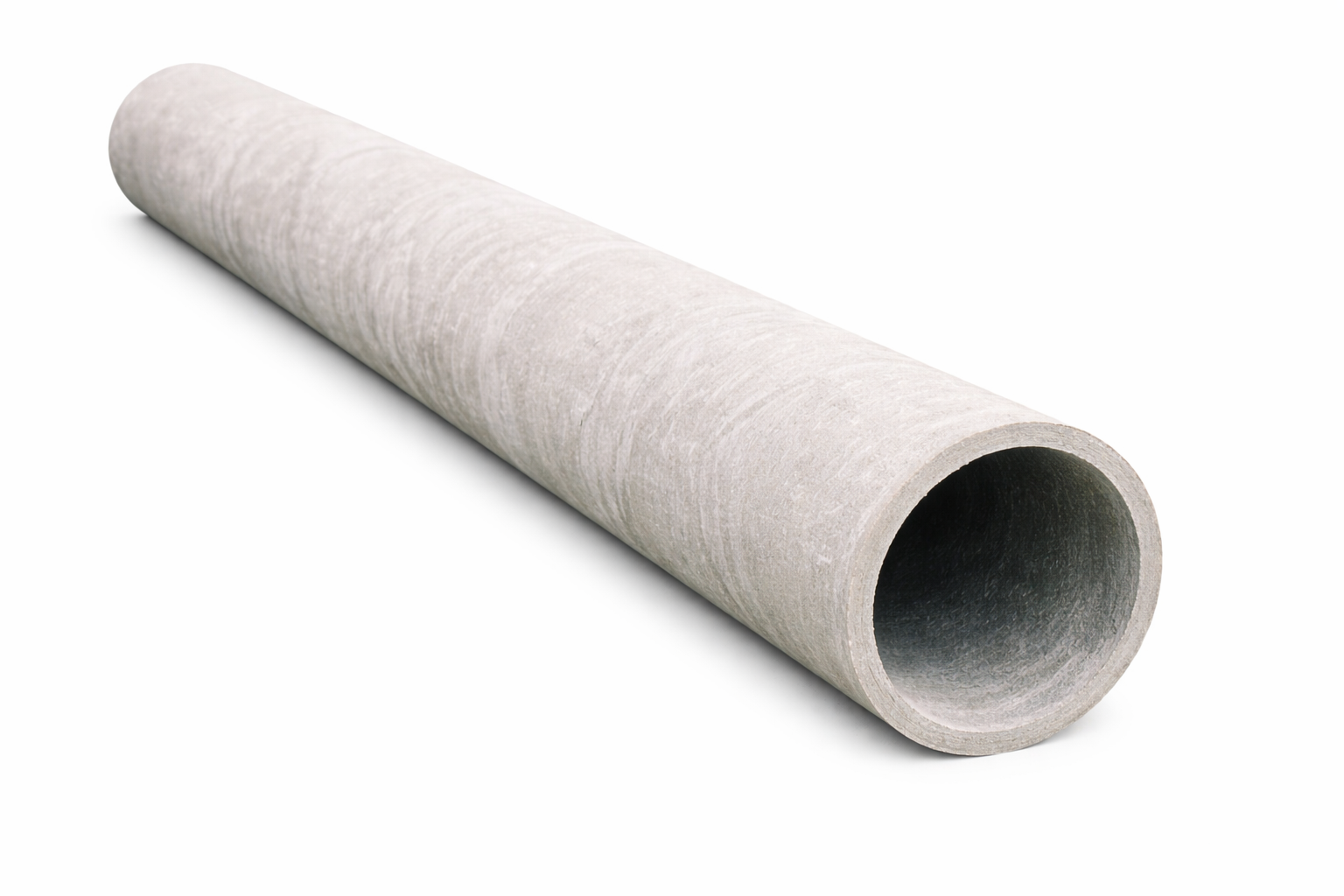

Хризотилцементная труба - это серая цементная труба с волокнистым армированием, которую десятилетиями ставят в канализацию, ливнёвку, дымоходы и заборы. Старое название "асбестоцементная" никуда не делось, и в поиске оба термина идут наравне. В этом разборе - какие типоразмеры реально применяют, чем БНТ отличается от напорной ВТ-9, как считать муфты на трассу и почему хризотил в связанном цементе не опасен.

Где применяются хризотилцементные трубы

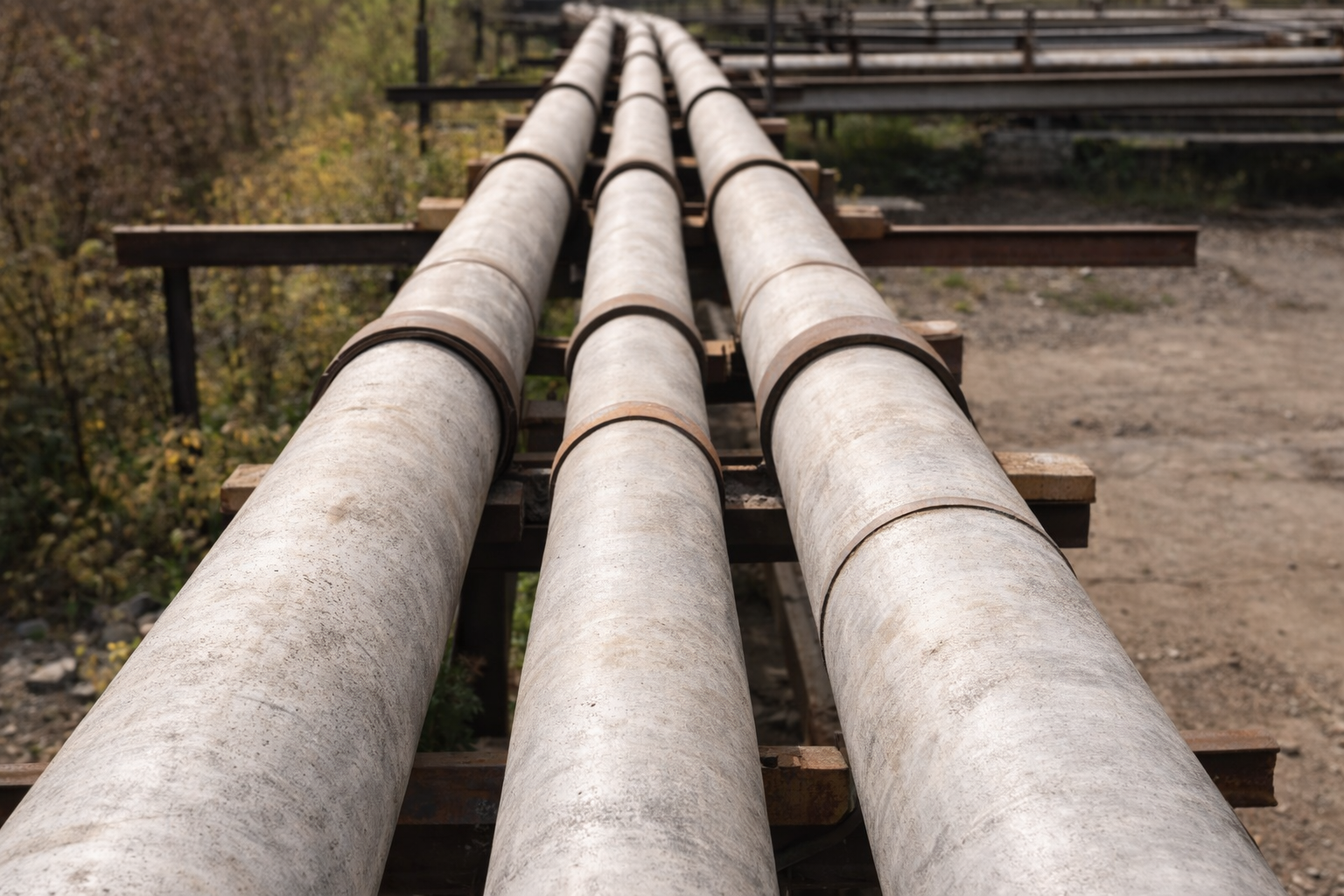

Безнапорные трубы БНТ закрывают самотёчные задачи: канализация, ливнёвка, дренаж, вентиляция и кабель-каналы. Напорные ВТ-9 держат до 9 атмосфер и ставятся на технические водопроводы, теплотрассы отопления и ГВС при теплоносителе до 115 градусов, а также на мелиоративные системы. Частный застройщик обычно берёт безнапорку, магистральщик - и то, и другое.

Вот конкретные сценарии с привязкой к диаметру, которые закрывают 90% заказов:

• Магистральная канализация и ливнёвка посёлка - Ду 250-500 мм, БНТ на всю трассу от колодца до выпуска.

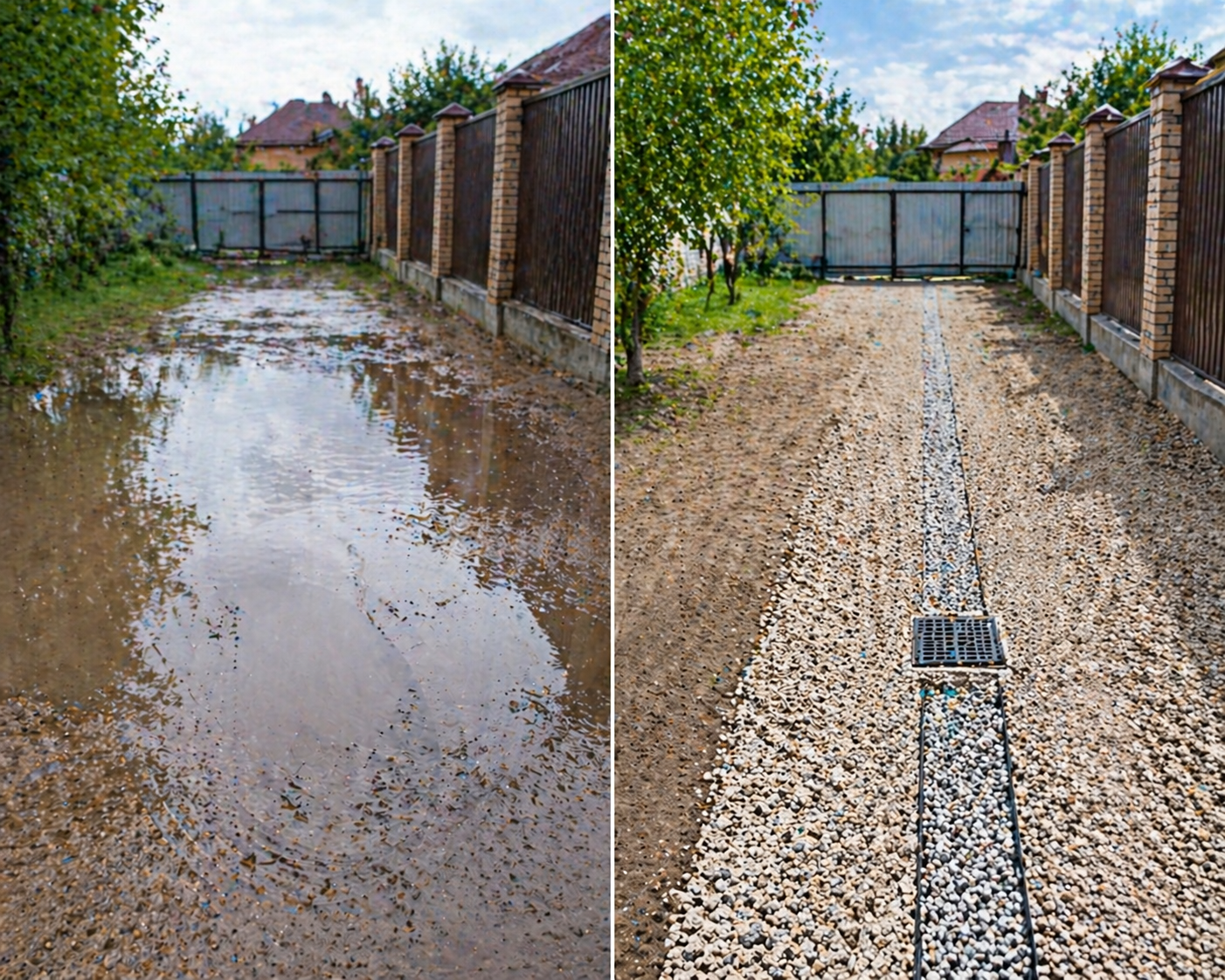

• Дренаж фундамента и кольцевой дренаж участка - Ду 100-150 мм в обёртке геотекстиля на щебне.
• Столбы забора из профлиста - Ду 100-150 мм, бетонируются в шурф глубиной ниже промерзания, внутрь ставят арматуру или профтрубу для крепления лаг.
• Дымоход газового котла - Ду 100-150 мм. Только для газовых котлов с температурой отходящих газов 120-130 градусов, для твердотопливных трубу использовать нельзя.
• Вентканалы в подвалах, мастерских и овощных ямах - Ду 150-200 мм.
• Кабель-каналы для силовых и связных линий - любой диаметр под количество кабелей. Хризотилцемент не проводит ток и защищает кабель от механических повреждений.
• Несъёмная опалубка свай и буронабивных столбов - Ду 200-300 мм, труба остаётся в грунте вместе с бетоном.
• Переливы септиков, вентиляционные стояки и дренажные колодцы - Ду 100-300 мм.

Для заборов и дымоходов трубу выбирают не случайно. Стальная столбовая профтруба 60x60 в грунте служит 10-15 лет и требует покраски, а хризотилцементная не ржавеет вообще - столб стоит пока не треснет от удара. С дымоходом та же логика: оцинкованный сэндвич дороже и греется снаружи, хризотилцемент при температуре газового котла работает спокойно.

Чем хризотилцементная труба отличается от асбестоцементной

Внешне трубы похожи и в обиходе их часто называют одинаково, но по документам это разные материалы. С 2010 года действует единый ГОСТ 31416-2009, в котором закреплён термин "хризотилцементная". Стандарт отделяет хризотил (белый асбест) от амфиболового асбеста, запрещённого в ЕС из-за опасности для здоровья. Хризотил добывается в Баженово и Ясном, разрешён в РФ и регулируется СанПиН. На склад XSNAB поступают именно хризотилцементные трубы по актуальному ГОСТ - новее и безопаснее старых асбестоцементных, в которых мог использоваться амфибол.

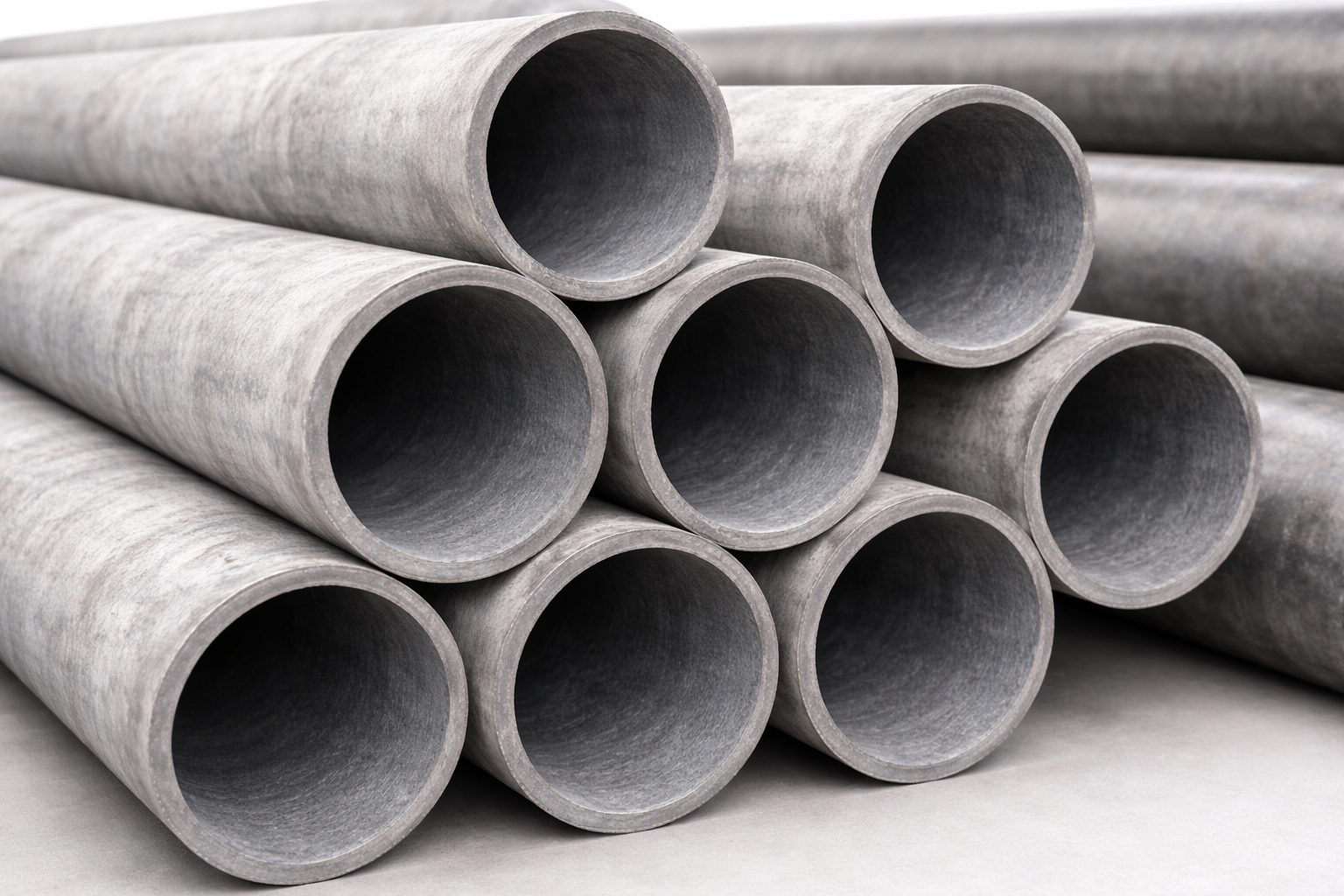

Состав простой: портландцемент занимает 80-85%, хризотиловое волокно - 15-20%. Смесь формуют на трубной машине и пропаривают. Волокна армируют стенку так же, как стеклосетка армирует штукатурку: цемент воспринимает сжатие, волокно работает на растяжение. За счёт этого трубу можно сделать тонкой и лёгкой без потери прочности.

Как отличить БНТ от БНТТ и когда брать напорную ВТ-9

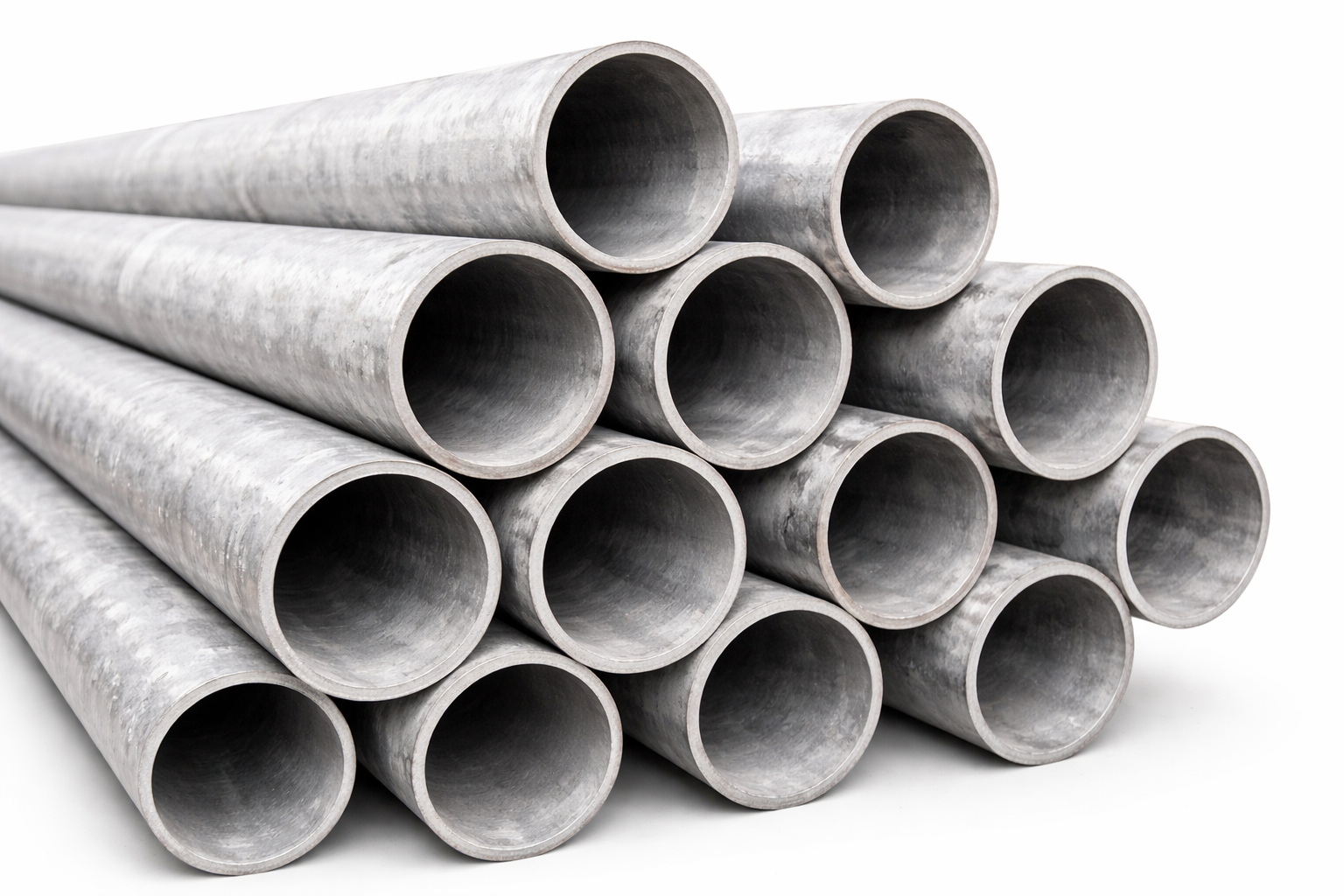

По ГОСТ 31416-2009 выпускают три группы труб. БНТ - безнапорная стандартная: толстая стенка, работает в ответственной канализации и под нагрузкой от проезжей части. БНТТ - безнапорная тонкостенная: стенка меньше, цена ниже на 20-25%, берут под ливнёвку, дренаж, опалубку, столбы забора (в прайсах и на боку трубы её часто сокращают до БТ). ВТ - напорная с классами по рабочему давлению: ВТ-6 (0,6 МПа), ВТ-9 (0,9 МПа), ВТ-12 (1,2 МПа), ВТ-15 (1,5 МПа). Цифра рядом с ВТ прямо показывает атмосферы давления.

Ключевые свойства хризотилцементной трубы

Диаметры, толщина стенки и вес: сводная таблица

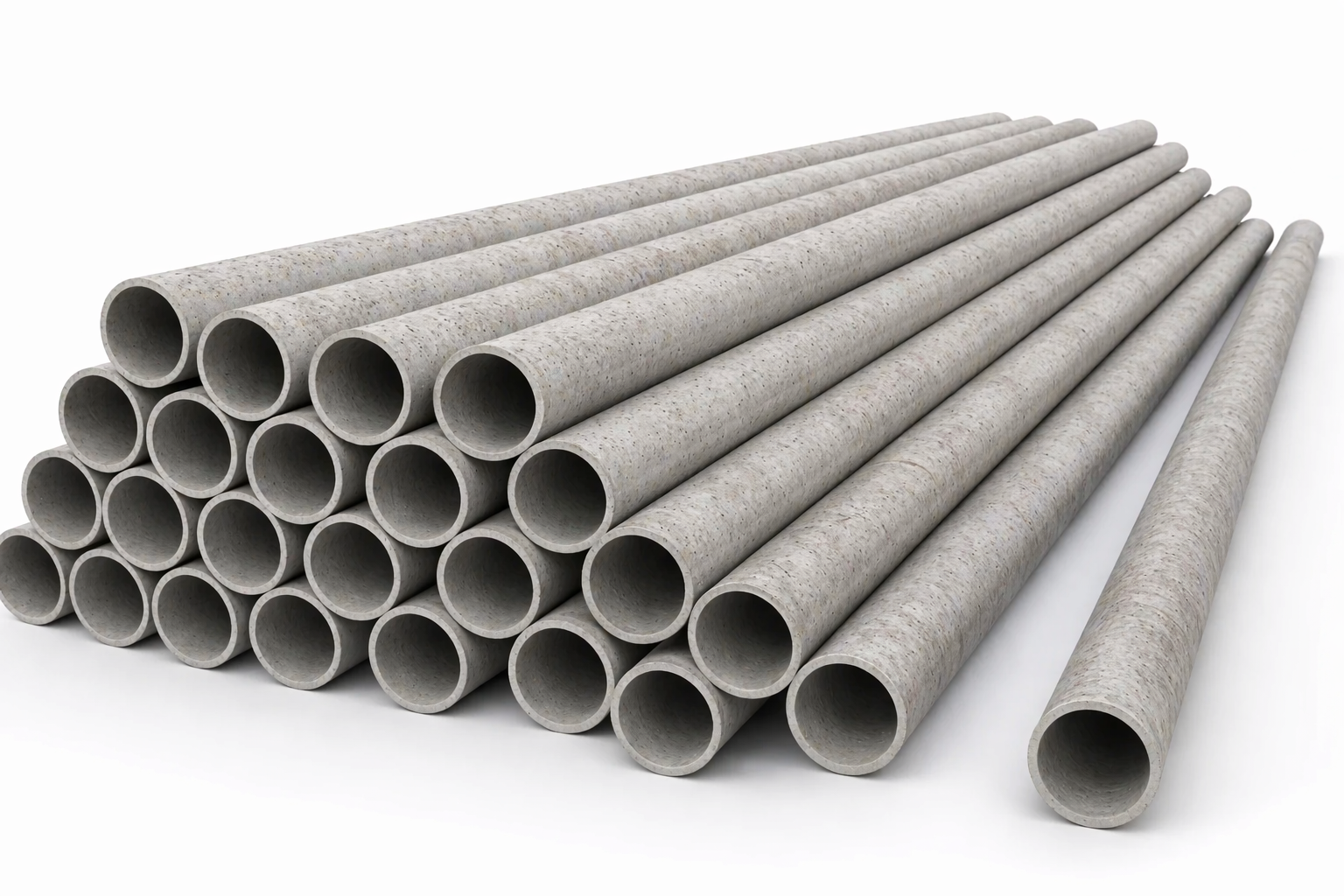

Хризотилцементные трубы выпускают в семи типоразмерах - Ду100, 150, 200, 250, 300, 400 и 500 мм. Стандартные длины две: 3950 мм (малые диаметры Ду100-150 и напорные ВТ) и 5000 мм (от Ду200 для БНТ). В прайсах размер обычно указывают по условному проходу (Ду), но наружный диаметр заметно больше - на две толщины стенки плюс допуски. Путать эти цифры не стоит: под муфту идёт наружный, через трубу проходит внутренний.

По весу прикидывают логистику. Одна пятиметровая Ду400 весит под 240 килограммов - её уже краном снимают с машины, вручную не переложишь. На газель грузоподъёмностью 1,5 тонны помещается 6-7 таких труб, на шестиметровый фургон с гидробортом - до 20. Ду250-300 возятся проще, их грузят вдвоём-втроём без техники.

Муфты ЦАМ, САМ и полиэтиленовые: зачем и сколько нужно

Хризотилцементные трубы стыкуются через муфты - это короткие отрезки трубы большего диаметра, которые надеваются на два соседних конца и герметизируются резиновыми кольцами. Ни резьбы, ни сварки, ни клея.

В каталоге встречается четыре типа муфт, по двум разным задачам:

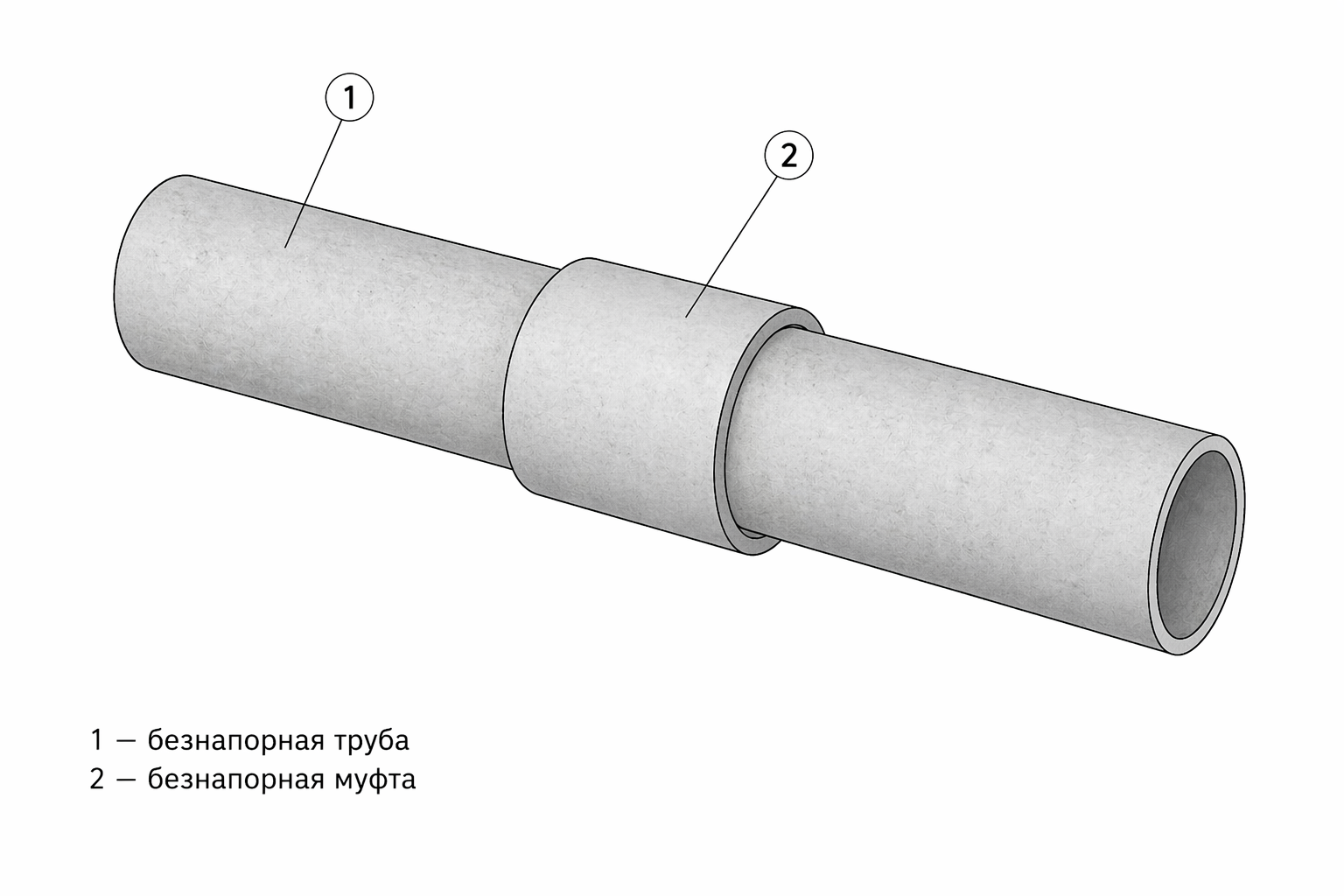

• ЦАМ - цементно-асбестоцементная муфта для безнапорных систем. По сути тот же хризотилцемент, что и труба, только короткий отрезок большего диаметра. Ставится на канализацию, дренаж и ливнёвку.

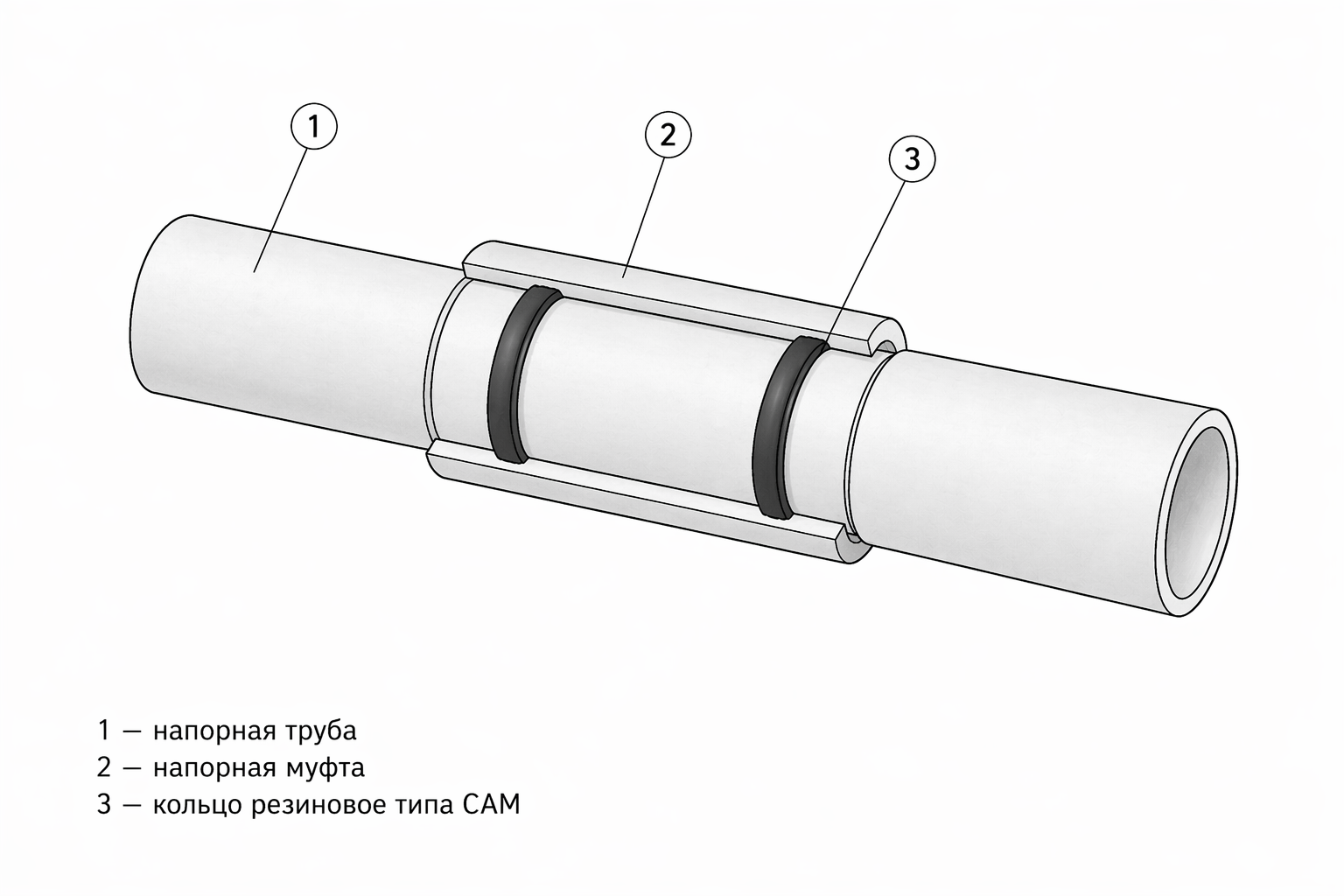

• САМ - самоуплотняющаяся асбестоцементная муфта для напорных систем. Внутри проточены канавки под резиновые кольца. Давление воды прижимает кольца плотнее к стенке - отсюда название "самоуплотняющаяся". Классы САМ6, САМ9, САМ12, САМ15 подбираются под соответствующий класс ВТ.
• Полиэтиленовая муфта - современная замена ЦАМ для безнапорных труб. Стоит дешевле, проще монтируется и не боится подвижек грунта. Ограничение одно: только для БНТ и БНТТ, для напорных ВТ не подходит.
• Металлические хомутовые муфты - для ремонтных врезок и перехода на другие материалы. Ставятся там, где нужна быстрая разборка.

На каждый стык уходит одна муфта и два резиновых кольца. Простая арифметика: трасса из восьми пятиметровых труб - это семь стыков, значит семь муфт и четырнадцать колец. Прибавьте ремонтный запас 10-15% на случай повреждения при монтаже. В бюджет заказа муфты добавляют 15-25% к стоимости самих труб - игнорировать их нельзя.

Укладка в траншею: семь шагов под ключ

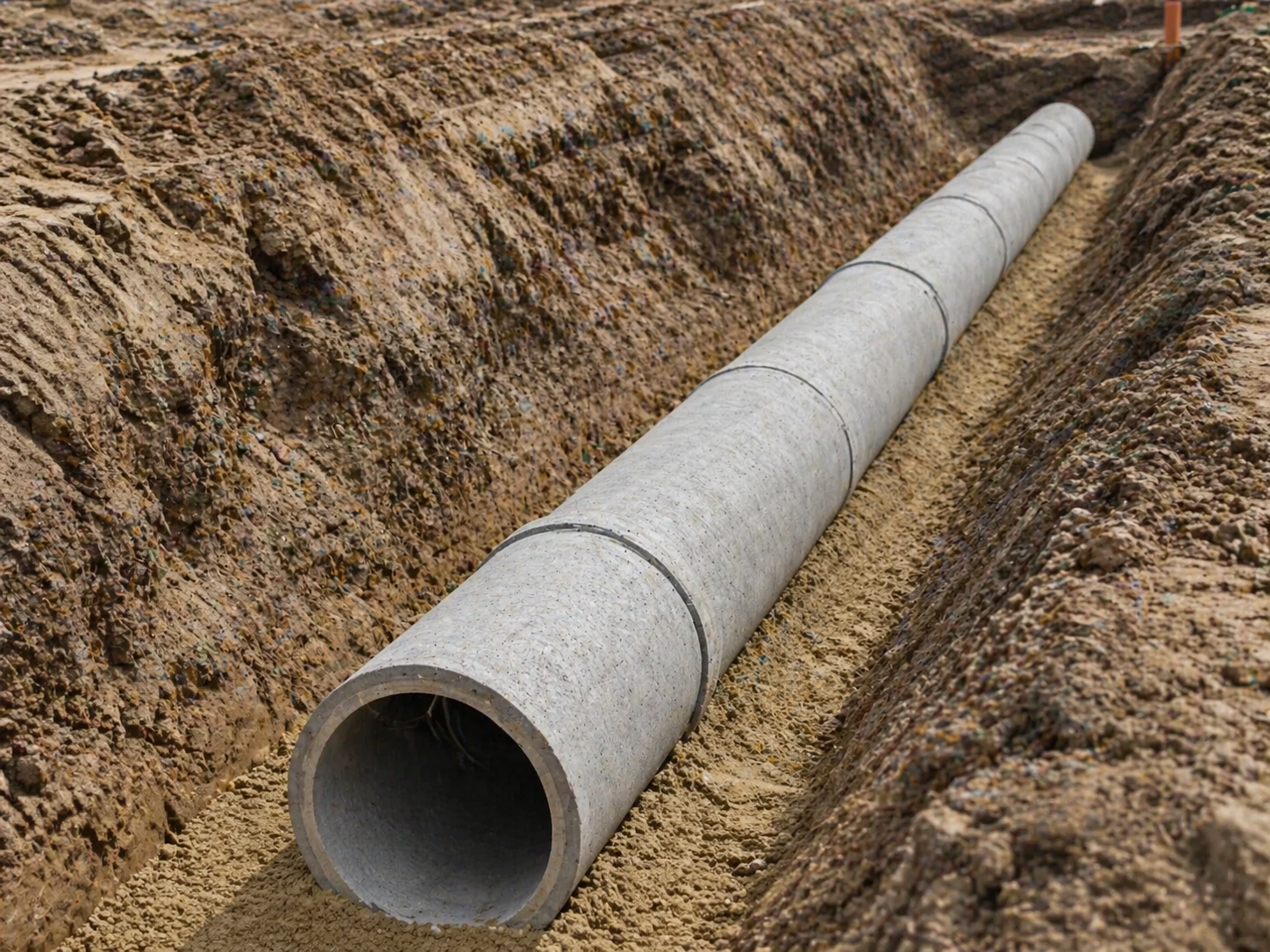

Прокладка ведётся в подготовленной траншее. Для частного участка типовая схема укладывается в семь шагов:

1. Копаем траншею с уклоном по СП 32.13330: для Ду110 - 10-12 мм/м, Ду150 - 7-8 мм/м, Ду200-300 - 5-7 мм/м, Ду400-500 - 4-5 мм/м. Больше можно (до 150 мм/м), меньше нельзя - стояк будет зарастать. Глубина - ниже границы промерзания либо с утеплением скорлупой по верху трубы.
2. На дно укладываем песчаную подушку 100-150 мм и тщательно трамбуем. По песку контролируем уклон шнуром или лазером, а не "на глаз".
3. Опускаем трубы на подушку - вручную до Ду300, краном или стропами от Ду400. На стыки сразу надеваем резиновые кольца с обеих сторон.
4. Натягиваем муфту на первый торец до упора. Кольца должны сесть в канавки без перекоса.
5. Стыкуем второй торец: подводим соседнюю трубу и сдвигаем муфту назад до середины стыка. Для плотной посадки используют лом с деревянной прокладкой или рычажное приспособление.
6. Для напорных ВТ-9 проводим гидроиспытания до обратной засыпки - давлением на 30-50% выше рабочего. Выявленные течи устраняются заменой колец.
7. Засыпаем песком до верха трубы с подбивкой пазух, затем грунтом слоями по 200 мм с трамбовкой. Камни и строительный мусор в обратку не идут.

Режем трубу без пыли и травм

Хризотилцемент режется и сверлится, но пыль от сухой резки опасна для лёгких. Ломать трубу ударом нельзя: получается неровный скол и максимум пыли - только отрезным инструментом. Соблюдайте пять правил:

• Болгарка с алмазным отрезным диском по бетону. Абразивный круг тоже пойдёт, но он быстрее стачивается и даёт больше пыли.
• Воду подавайте из лейки или шланга тонкой струёй прямо на диск. Пыль связывается и не поднимается в воздух.
• Респиратор FFP2 или FFP3, защитные очки и перчатки. Обычная медицинская маска от мелкой пыли не защищает.
• На улице или при открытом окне, не в жилой комнате. Одежду после работы стирайте отдельно, не стряхивая пыль в квартире.
• Под крепёж столба забора сверлите победитовым сверлом с перфоратором в режиме сверления, без удара - от ударного режима стенка трескается.

Шесть ошибок при выборе и монтаже

• Ставят безнапорную БНТ на водопровод. Труба не рассчитана на давление, через месяц рвёт шов у муфты. Под воду идёт ВТ-9 или выше.
• Ведут хризотилцементный дымоход от твердотопливного котла. Температура газов 600-800 градусов, предел материала 300-350 - труба трескается уже за один сезон.
• Путают Ду и наружный диаметр при заказе муфт. Муфта на Ду100 не налезет на трубу с маркировкой 100, потому что наружный там 118-122 мм - нужна муфта под этот наружный.
• Забывают про муфты и кольца в смете. На трассе 100 метров при трубе 5 м нужно 19 муфт и 38 колец - это заметная сумма, о которой вспоминают уже после заказа основного объёма.
• Транспортируют трубы навалом без прокладок. Хрупкость хризотилцемента не прощает ударов: при сбрасывании с машины 10-15% партии идёт в брак по сколам и трещинам.
• Бетонируют столбы забора на малую глубину. Если низ столба выше границы промерзания, зимой его вытолкнёт силами морозного пучения - шурф нужен глубже промерзания плюс подушка из щебня.

Менеджер XSNAB подберёт БНТ или ВТ-9 под вашу задачу, рассчитает количество муфт и колец, подготовит коммерческое предложение с доставкой.
